Vibration – Linientyp für Anschluss der Erschütterungsmelder. An die Meldelinie kann man
auch einen Melder mit dem NC-Alarmausgang anschließen (z.B. man kann seriell einen
Erschütterungsmelder und einen Magnetkontakt anschließen).
Gemäß Ausgang – schließen Sie keinen Melder an diesen Linientyp. Der Linienzustand
hängt nur vom Zustand des gewählten Ausgangs ab (der Ausgang wird nicht physisch
mit der Meldelinie verbunden).
Rollladen 2EOL – Linientyp analog zu 2EOL/NC, aber für Rollladenmelder.
Vibration 2EOL – Linientyp analog zu 2EOL/NC, aber für Erschütterungsmelder.
3EOL/NC – der Linientyp wird beim Anschluss der Melder mit einem NC-Alarmausgang,
einem Sabotageausgang und einem Antimasking-Ausgang empfohlen. Die Meldelinie
unterscheidet zwischen 4 Zuständen: normal, Alarm, Sabotage und Melder-Abdeckung.
3EOL/NO – Linientyp analog zu 3EOL/NC, aber für Melder mit einem NO-Alarmausgang.
NC
COM
Z
A
2EOL/NC
COM
Z
T
R1
A
R2

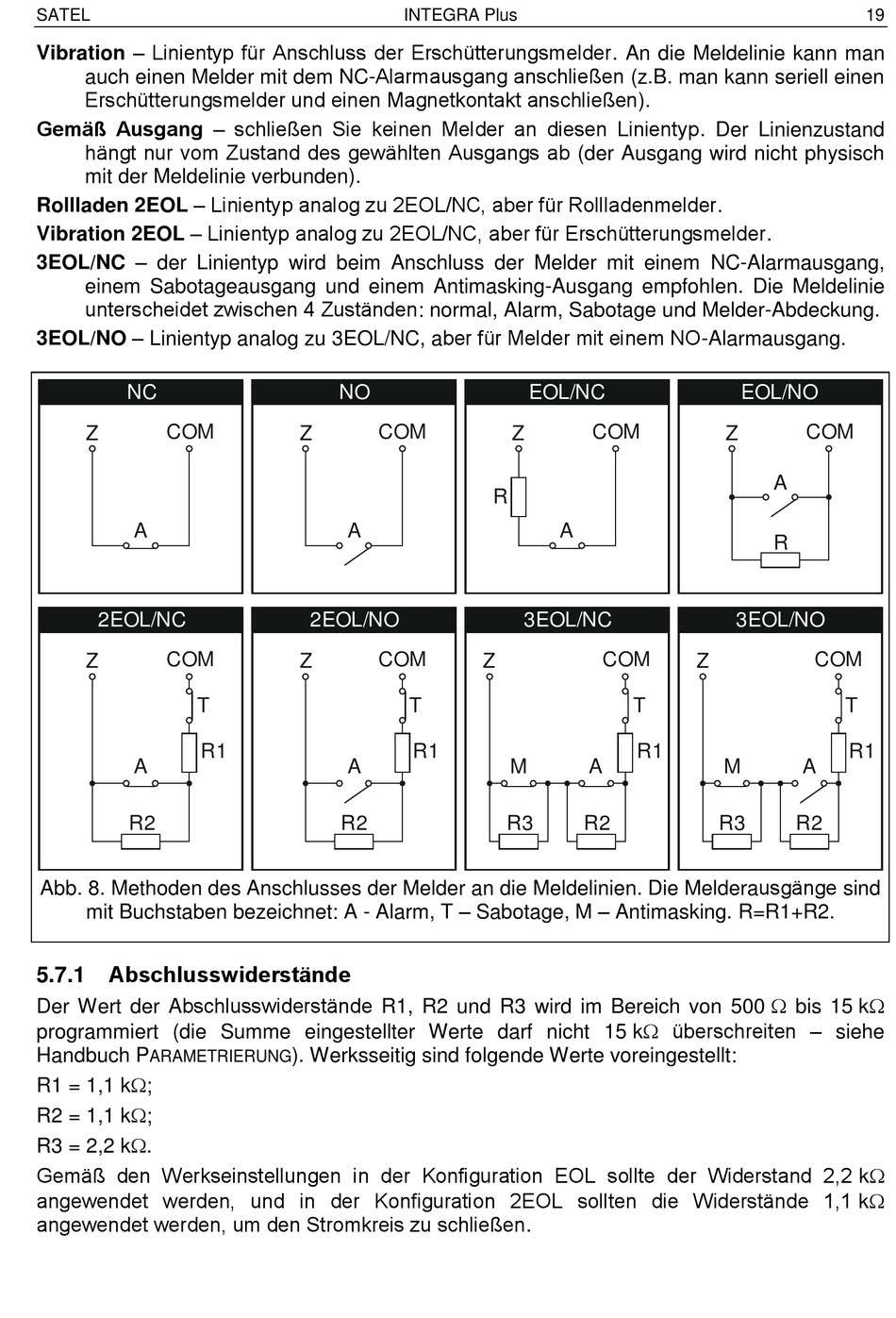

Abb. 8. Methoden des Anschlusses der Melder an die Meldelinien. Die Melderausgänge sind
mit Buchstaben bezeichnet: A - Alarm, T – Sabotage, M – Antimasking. R=R1+R2.
Abschlusswiderstände
5.7.1
Der Wert der Abschlusswiderstände R1, R2 und R3 wird im Bereich von 500 bis 15 k
programmiert (die Summe eingestellter Werte darf nicht 15 k überschreiten – siehe
Handbuch P
ARAMETRIERUNG
R1 = 1,1 k;
R2 = 1,1 k;
R3 = 2,2 k.
Gemäß den Werkseinstellungen in der Konfiguration EOL sollte der Widerstand 2,2 k
angewendet werden, und in der Konfiguration 2EOL sollten die Widerstände 1,1 k
angewendet werden, um den Stromkreis zu schließen.
INTEGRA Plus
NO
COM
Z
A
2EOL/NO
COM
Z
T
R1
A
R2
). Werksseitig sind folgende Werte voreingestellt:
EOL/NC
COM
Z
R
A
3EOL/NC
COM
Z
T
R1
M
A
R3
R2
EOL/NO
COM
Z
A
R
3EOL/NO
COM
Z
T
R1
M
A
R3
R2
