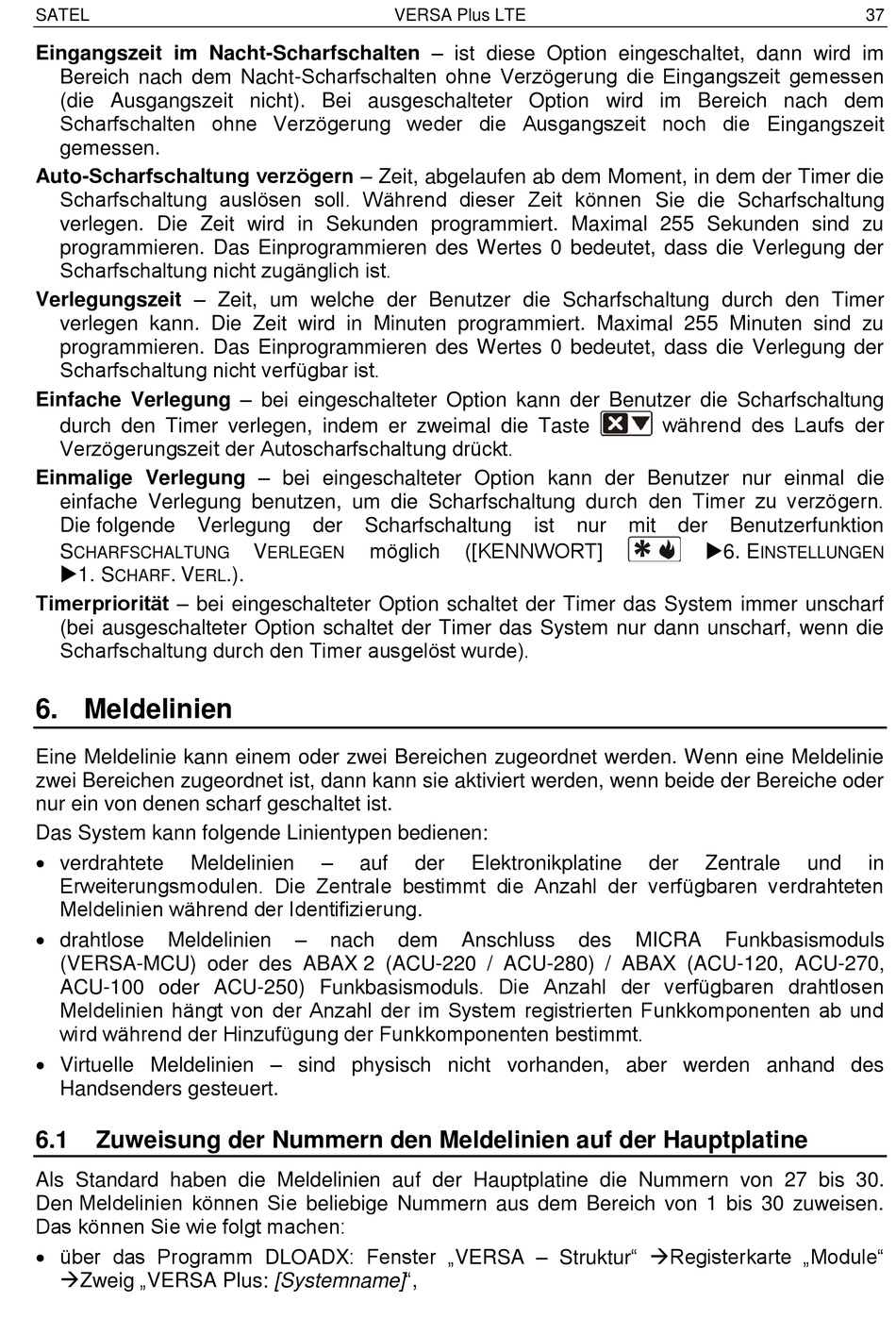

Meldelinien; Zuweisung Der Nummern Den Meldelinien Auf Der Hauptplatine - Satel Versa Plus Lte Parametrierung

SATEL
Eingangszeit im Nacht-Scharfschalten – ist diese Option eingeschaltet, dann wird im
Bereich nach dem Nacht-Scharfschalten ohne Verzögerung die Eingangszeit gemessen
(die Ausgangszeit nicht). Bei ausgeschalteter Option wird im Bereich nach dem
Scharfschalten ohne Verzögerung weder die Ausgangszeit noch die Eingangszeit
gemessen.
Auto-Scharfschaltung verzögern – Zeit, abgelaufen ab dem Moment, in dem der Timer die
Scharfschaltung auslösen soll. Während dieser Zeit können Sie die Scharfschaltung
verlegen. Die Zeit wird in Sekunden programmiert. Maximal 255 Sekunden sind zu
programmieren. Das Einprogrammieren des Wertes 0 bedeutet, dass die Verlegung der
Scharfschaltung nicht zugänglich ist.
Verlegungszeit – Zeit, um welche der Benutzer die Scharfschaltung durch den Timer
verlegen kann. Die Zeit wird in Minuten programmiert. Maximal 255 Minuten sind zu
programmieren. Das Einprogrammieren des Wertes 0 bedeutet, dass die Verlegung der
Scharfschaltung nicht verfügbar ist.
Einfache Verlegung – bei eingeschalteter Option kann der Benutzer die Scharfschaltung
durch den Timer verlegen, indem er zweimal die Taste
Verzögerungszeit der Autoscharfschaltung drückt.
Einmalige Verlegung – bei eingeschalteter Option kann der Benutzer nur einmal die
einfache Verlegung benutzen, um die Scharfschaltung durch den Timer zu verzögern.
Die folgende Verlegung
S
CHARFSCHALTUNG
1. S
. V
CHARF ERL
Timerpriorität – bei eingeschalteter Option schaltet der Timer das System immer unscharf
(bei ausgeschalteter Option schaltet der Timer das System nur dann unscharf, wenn die
Scharfschaltung durch den Timer ausgelöst wurde).

6. Meldelinien

Eine Meldelinie kann einem oder zwei Bereichen zugeordnet werden. Wenn eine Meldelinie
zwei Bereichen zugeordnet ist, dann kann sie aktiviert werden, wenn beide der Bereiche oder
nur ein von denen scharf geschaltet ist.
Das System kann folgende Linientypen bedienen:
 verdrahtete
Meldelinien
Erweiterungsmodulen. Die Zentrale bestimmt die Anzahl der verfügbaren verdrahteten
Meldelinien während der Identifizierung.
 drahtlose
Meldelinien
(VERSA-MCU) oder des ABAX 2 (ACU-220 / ACU-280) / ABAX (ACU-120, ACU-270,
ACU-100 oder ACU-250) Funkbasismoduls. Die Anzahl der verfügbaren drahtlosen
Meldelinien hängt von der Anzahl der im System registrierten Funkkomponenten ab und
wird während der Hinzufügung der Funkkomponenten bestimmt.
 Virtuelle Meldelinien – sind physisch nicht vorhanden, aber werden anhand des
Handsenders gesteuert.
6.1

Zuweisung der Nummern den Meldelinien auf der Hauptplatine

Als Standard haben die Meldelinien auf der Hauptplatine die Nummern von 27 bis 30.
Den Meldelinien können Sie beliebige Nummern aus dem Bereich von 1 bis 30 zuweisen.
Das können Sie wie folgt machen:
 über das Programm DLOADX: Fenster „VERSA – Struktur" Registerkarte „Module"
Zweig „VERSA Plus: [Systemname]",
VERSA Plus LTE
der Scharfschaltung
möglich
V
ERLEGEN
.).
–
auf
–
nach
ist
([KENNWORT]
der Elektronikplatine
dem Anschluss
während des Laufs der
nur mit der Benutzerfunktion
6. E
der Zentrale
des MICRA Funkbasismoduls
37
INSTELLUNGEN
und in
