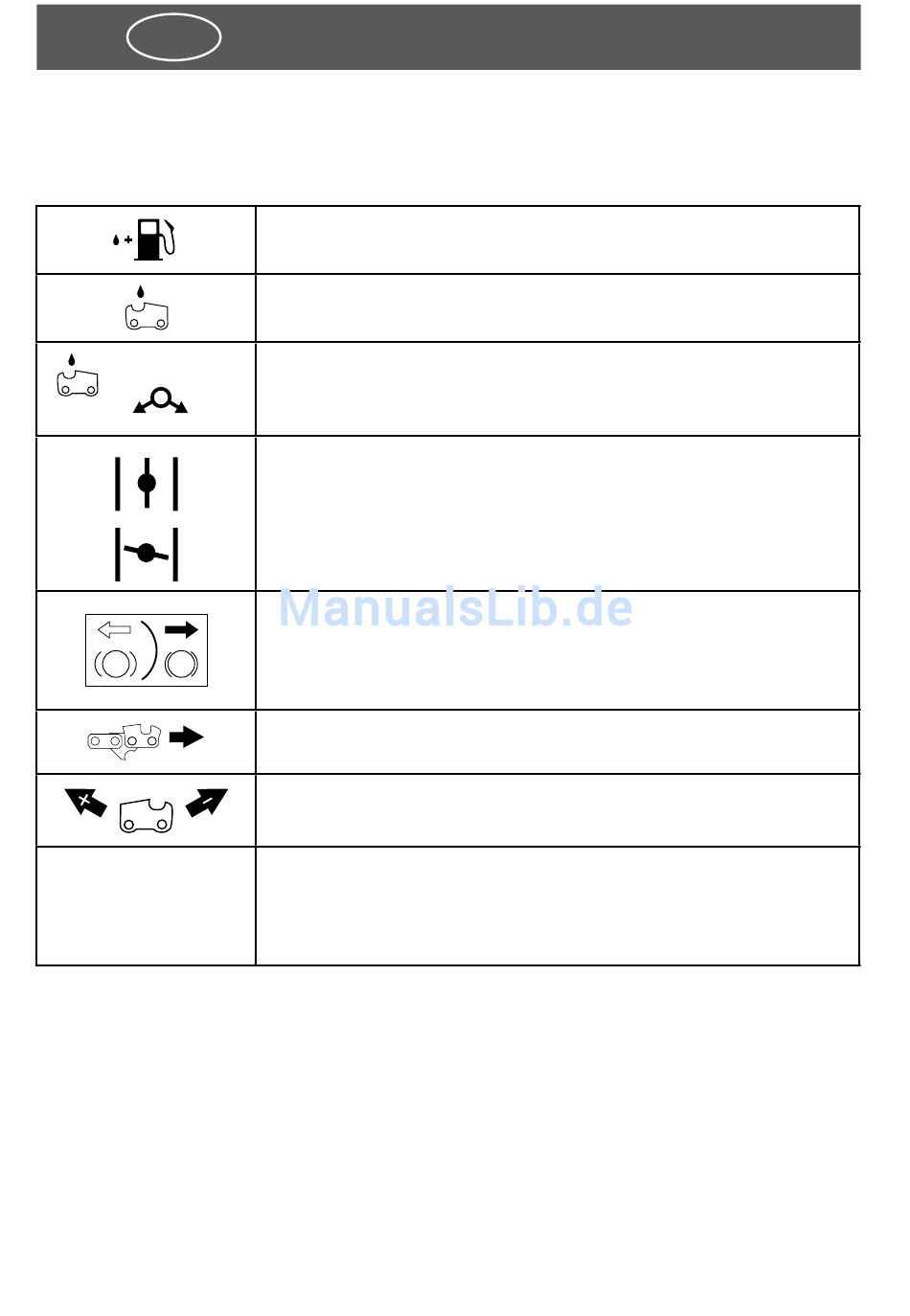

Symbole am Gerät
Zur Gewährleistung der Sicherheit bei Betrieb und Wartung sind die folgenden Sym-
bole auf der Kettensäge angebracht:
CHAIN OIL
MAX MIN
T
L H
Kraftstofftank. Neben dem Tankverschluss.
Zweitaktgemisch 2.5% (Benzin 40: Öl 1).
Kettenöltank. Neben dem Tankverschluss.
Regulierung des Kettenölflusses. An der Unterseite des
Gerätes.
Positionen des Chokehebels. Auf der Servicekappe.
Drücken Sie den Chokehebel, um die Luftzufuhr nach dem
Warmlaufen zu öffnen.
Ziehen Sie den Chokehebel, um die Luftzufuhr beim Kalt-
start zu schließen.
Position der Kettenbremse. Auf der rechten Seite des Auslö-
sehebels.
Weißer Pfeil= Bremse frei (normale Betriebsposition),
Schwarzer Pfeil= Bremse blockliert.
Anzeige der Laufrichtung für die Schneidekette. Auf der
rechten Seite der Kettensäge.
Kettenspanner. Auf der rechten Seite des Gerätes.
Siehe Seite 43.
Einstellung des Vergasers. An der linken Geräteseite.
„T" = Leerlauf-Einstellschraube.
„H" =Stellschraube für hohe Drehzahlen.
„L'' = Stellschraube für niedrige Drehzahlen.
