HM80MP DLS300 Erklärung der Symbole Bedienung Erklärung der Symbole Allgemeiner Gefahrenhinweis! Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Schutzbrille tragen! Gehörschutz tragen! Tragen Sie immer Sicherheitshandschuhe wenn Sie das Gerät benutzen Rutschfeste Sicherheitsschuhe tragen. Bei Staubentwicklung Atemschutz tragen! KUNDENDIENST ...
DLS300 I. Einleitung Herzlichen Glückwunsch zum Kauf eines WORKZONE®-Produkts. Alle Produkte, die Sie von WORKZONE® erwerben, werden nach den höchsten Leis- tungs- und Sicherheitsstandards gefertigt. Ganz im Sinne unserer Kundendienst- und Kundenzufriedenheitsphilosophie gewähren wir darauf unsere umfassende Garantie von 3 Jahren.

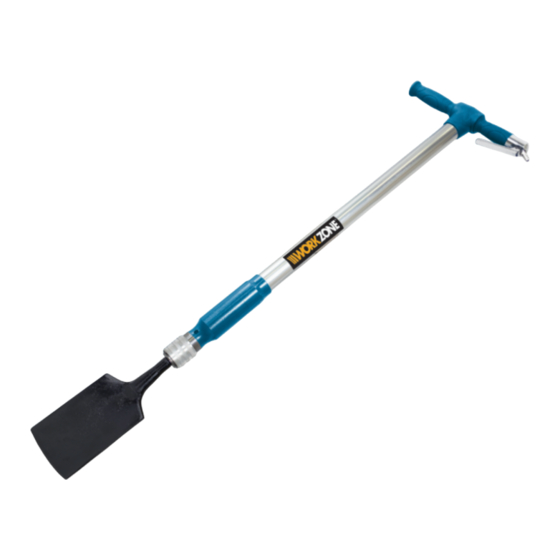

DLS300 Gerätebeschreibung/Lieferumfang II. Gerätebeschreibung (Abb. 1) Luftanschluss Haltegriff Werkzeugaufnahme (für Sechskant/Konus) Spannhülse (mit Sicherungsring) Stiel mit Schlagwerk Auslösebügel Schaber Spaten Spitzmeißel 10. Flachmeißel 11. Breitmeißel III. Lieferumfang Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus. Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherun- gen (falls vorhanden).
Bestimmungsgemäße Verwendung DLS300 IV. Bestimmungsgemäße Verwendung Das Gerät ist bestimmt für Abbruch-, Grab-, und Schabarbeiten, je nach verwendetem Einsatzwerkzeug. Je nach verwendetem Werkzeug eignet sich das beschriebene Gerät ausschließlich für: Spaten (8) graben, Wurzeln entfernen Spitzmeißel (9) Abrissarbeiten Flachmeißel (10) Abrissarbeiten, Fliesen entfernen, Pflaster entfernen Breitmeißel (11)
DLS300 Sicherheitshinweise V. Sicherheitshinweise m WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen. m WARNUNG – Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnis- se bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Ge- ben Sie Ihr Druckluftwerkzeug nur zusammen mit diesen Dokumenten weiter.
Seite 8
Sicherheitshinweise DLS300 Spezielle Sicherheitshinweise Gefährdung durch herausgeschleuderte Teile • Trennen Sie die nicht drehende, schlagende Maschine von der Stromversorgung, be- vor Sie das Maschinenwerkzeug oder Zubehörteile austauschen. • Bei einem Bruch des Werkstücks, von Zubehörteilen oder der Maschine, können Teile mit hoher Geschwindigkeit herausgeschleudert werden.
Seite 9
DLS300 Sicherheitshinweise Gefährdung durch wiederholte Bewegungen • Bei der Verwendung einer nicht drehenden, schlagenden Maschine kann der Bedie- ner bei der Ausführung arbeitsbezogener Tätigkeiten unangenehme Empfindungen in den Händen, Armen, Schultern, im Halsbereich oder an anderen Körperteilen er- fahren. • Nehmen Sie für die Arbeit mit der nicht drehenden, schlagenden Maschine eine bequeme Stellung ein, achten Sie auf sicheren Halt und vermeiden Sie ungünstige...
Seite 10
Sicherheitshinweise DLS300 • Gehen Sie in unbekannten Umgebungen mit Vorsicht vor. Es können versteckte Ge- fährdungen durch Stromkabel oder sonstige Versorgungsleitungen gegeben sein. • Die nicht drehende, schlagende Maschine ist nicht zum Einsatz in explosionsgefähr- deten Atmosphären bestimmt und nicht gegen den Kontakt mit elektrischen Strom- quellen isoliert.
Seite 11
DLS300 Sicherheitshinweise de Klingelgeräusche zu vermeiden. • Verwenden Sie Gehörschutzausrüstungen nach den Anweisungen Ihres Arbeitge- bers und wie nach den Arbeits- und Gesundheitsschutzvorschriften gefordert. • Die nicht drehende, schlagende Maschine ist nach den in dieser Anleitung enthal- tenen Empfehlungen zu betreiben und zu warten, um eine unnötige Erhöhung der Lärmpegel zu vermeiden.
Seite 12
Sicherheitshinweise DLS300 Regel mit zunehmender Griffkraft größer. • Halten Sie eingehängte Handgriffe mittig und vermeiden Sie, die Handgriffe bis an die Anschläge zu schieben. • Schlagen Sie im Fall von Beton mit Brechern kleine Teile heraus, um ein Festfressen des Werkzeugs zu vermeiden.
DLS300 Sicherheitshinweise/Technische Daten des Arbeitsplatzes. Bei erhöhtem Austrag: Druckluftwerkzeug prüfen und ggf. repa- rieren lassen. • Benutzen Sie dieses Werkzeug nicht, wenn Sie unkonzentriert sind. Seien Sie auf- merksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Druckluftwerkzeug.
Technische Daten/Montage DLS300 Geräusch und Vibration Die Geräusch- und Vibrationswerte wurden mit einem genormten Messverfahren gemes- sen. Schalldruckpegel L 89,59 dB(A) Messunsicherheit K 3 dB Schallleistungspegel L 100,59 dB(A) Messunsicherheit K 3 dB Tragen Sie einen Gehörschutz Die Einwirkung von Lärm kann Gehörverlust bewirken.
DLS300 Vor Inbetriebnahme VIII. Vor Inbetriebnahme Setzen Sie nur unbeschädigte Einsatzwerkzeuge in das Druckluft-Universalwerkzeug ein. Überprüfen Sie dies vor jeder Inbetriebnahme. Die Luftversorgung (z.B. Kompressor) des Druckluft-Universalwerkzeuges sollte einen Betriebsdruck von 3 - 6,3 bar und eine Ansaugleistung von mindestens 160 l/min haben.
Betrieb DLS300 IX. Betrieb Wechsel Einsatzwerkzeug m Verletzungsgefahr durch Einsatzwerkzeuge! Machen Sie das Gerät vor jedem Werkzeugwechsel drucklos. Tragen Sie zum Werkzeugwechsel immer Schutzhandschuhe! Tragen Sie eine Schutzbrille! Es dürfen nur Original-Einsatzwerkzeuge vom Hersteller verwendet werden. Einsatzwerkzeug einsetzen (Abb. 2-3) Halten Sie die Werkzeugaufnahme (3) nach oben und stellen Sie das andere Ende auf dem Boden ab.
DLS300 Betrieb/Reinigung HINWEIS! Das Schlagwerk des Gerätes arbeitet nur, wenn sich das Werkzeug im Kon- takt mit dem zu bearbeitenden Material befindet. Diese Funktion dient als Schutz gegen Beschädigungen am Gerät. Betätigen Sie den Auslösebügel (6) um das Druckluft-Universalwerkzeug zu starten.
Wartung/Lagerung/Transport DLS300 XI. Wartung Trennen Sie die Maschine vor Wartungs- und Reinigungsarbeiten von der Druckluftver- sorgung! Tragen Sie zu allen Wartungs- und Reinigungsarbeiten Handschuhe, eine Schutzbrille sowie eine geeignete Staubschutzmaske! Wenn die Haut mit gefährlichem Staub in Kontakt kommt, kann dies zu schwerer Derma- titis führen.
DLS300 Entsorgung und Wiederverwertung XIV. Entsorgung und Wiederverwertung Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreis- lauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe.
Fehlersuche DLS300 XIV. Fehlersuche Störung Mögliche Ursache Abhilfe Schlagkolben mit einem Bol- zen zurück drücken Druckluft-Spezial-Öl in den Schlagkolben sitzt im Anschluss und Werkzeugauf- Gehäuse fest nahme geben Druckluft-Universalwerkzeug ohne Einsatzwerkzeug in Be- trieb nehmen. Druckluft-Universalwerkzeug Schmutz in Druck- Kontaktieren Sie Ihre Service- funktioniert nicht.
