Workzone RP8048 Betriebsanleitung
Druckluftsandstrahl-set
9 tlg.
Vorschau ausblenden
Andere Handbücher für RP8048:
- Bedienungsanleitung (23 Seiten) ,
- Bedienungsanleitung (20 Seiten) ,
- Handbuch (45 Seiten)
Verwandte Anleitungen für Workzone RP8048
Inhaltszusammenfassung für Workzone RP8048
- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. DRUCKLUFT- SANDSTRAHL-SET 9 TLG. Original-Betriebsanleitung ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ..................4 Verwendung ..................5 Lieferumfang/Teileliste ..............6 Allgemeines ..................7 Bedienungsanleitung lesen und aufbewahren ....... 7 Zeichenerklärung ................... 7 Sicherheit ..................8 Bestimmungsgemäßer Gebrauch ............8 Restrisiken ....................9 Allgemeine Sicherheitshinweise für Druckluftwerkzeuge .....9 Zusätzliche Sicherheitshinweise für pneumatische Maschinen ... 10 Besondere Sicherheitshinweise ............ -
Seite 6: Lieferumfang/Teileliste

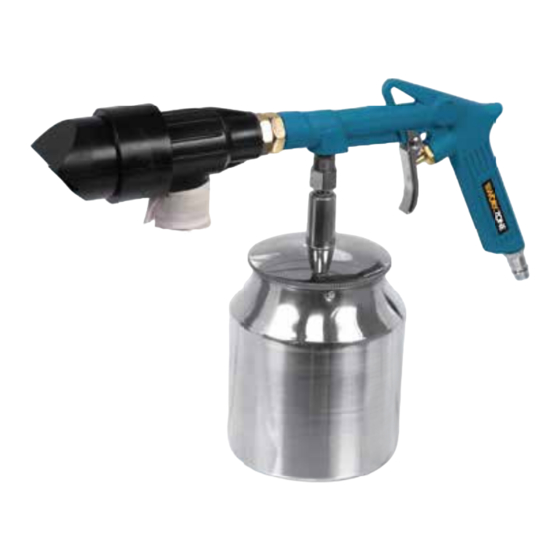

Lieferumfang/Teileliste Auslass Lufteinlass Stecknippel mit O-Ring (vormontiert) Abzugshebel Strahlgutbehälter mit Bajonettverschluss Strahlgut, 2 Flaschen Dichtband Düse für Innenkanten Düse für Außenkanten Düse für Parallelanschlag Düse für flache Oberflächen Strahlgut-Sammelsack Verschlusskappe mit Steigrohr... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Druckluft-Sandstrahl-Set 9 tlg. (im Folgenden nur Sandstrahl-Pistole genannt). Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die Sandstrahl-Pistole verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. -
Seite 8: Sicherheit
Sicherheit Tragen Sie geeignete Schutzhandschuhe. Das SLG-Siegel bestätigt, dass die Sandstrahl-Pistole bei bestimmungsgemäßem Gebrauch sicher ist. Das Symbol „GS“ steht für geprüfte Sicherheit. Produkte, die mit diesem Zeichen gekennzeichnet sind, entsprechen den Anforderungen des deutschen Produktsicherheitsgesetzes (ProdSG). Der maximal Arbeitsdruck beträgt 3 bar. Das Fassungsvermögen des Strahlgutbehälters beträgt ca. -
Seite 9: Restrisiken
Sicherheit • Verwendung von Zubehör und Ersatzteilen, die nicht für die Sandstrahl-Pistole bestimmt sind; • Veränderungen an der Sandstrahl-Pistole; • Reparatur der Sandstrahl-Pistole durch einen anderen als den Hersteller oder eine Fachkraft; • Gewerbliche, handwerkliche oder industrielle Nutzung der Sandstrahl-Pistole; •... -
Seite 10: Zusätzliche Sicherheitshinweise Für Pneumatische Maschinen
Sicherheit Zusätzliche Sicherheitshinweise für pneumatische Maschinen − Druckluft kann ernsthafte Verletzungen verursachen. − Sorgen Sie im Falle, dass die Sandstrahl-Pistole nicht gebraucht wird, sowie vor dem Austausch von Zubehörteilen oder vor der Ausführung von Reparaturarbeiten dafür, dass die Druckluftzufuhr geschlossen ist, der Luftschlauch nicht unter Druck steht und dass die Sandstrahl-Pistole von der Druckluftzufuhr getrennt wird. -
Seite 11: Besondere Sicherheitshinweise
Sandstrahl-Pistole und Lieferumfang prüfen Besondere Sicherheitshinweise − Bei der Benutzung der Sandstrahl-Pistole können bei hohen Arbeitsdrücken Rückstoßkräfte auftreten, die unter bestimmten Umständen zu Gefährdungen durch Dauerbelastung führen können. − Richten Sie die Sandstrahl-Pistole niemals auf Menschen oder Tiere. − Der Kontakt und/oder das Einatmen von Gasen, Dämpfen und Stäuben beim Betrieb der Sandstrahl-Pistole kann gesundheitsgefährdend sein. -
Seite 12: Stecknippel Montieren
Montage Stecknippel montieren 1. Entfernen Sie die Plastikschutzkappe aus dem Lufteinlass (siehe Abb. A). 2. Umwickeln Sie das Gewinde des Stecknippels mit dem mitgelieferten Dichtband 3. Schrauben Sie den Stecknippel im Uhrzeigersinn in den Lufteinlass der Sandstrahl-Pistole. Düsen montieren − Schieben Sie die gewünschte Düse vollständig über die (siehe Abb. A und B). -
Seite 13: Strahlgut-Sammelsack Montieren
Sandstrahl-Pistole verwenden Strahlgut-Sammelsack montieren − Schieben Sie den Strahlgut-Sammelsack auf den korrespondierenden (siehe Abb. A und D). Stutzen an der Unterseite des Auslasses − Fixieren Sie den Strahlgut-Sammelsack am Auslass mit Hilfe des Klettverschlusses. − Sichern Sie den Strahlgut-Sammelsack ggf. zusätzlich mit einer Schlauchschelle. Sandstrahl-Pistole verwenden WARNUNG! Gesundheitsgefahr! Tragen Sie bei der Arbeit mit der Sandstrahl-Pi- stole persönliche Schutzausrüstung wie Atemschutz, Schutzbrille, Gehörschutz... -
Seite 14: Sandstrahlen Von Bauteilen
Wartung und Pflege Ausschalten − Lassen Sie den Abzugshebel los (siehe Abb. A und E). Der Abzugshebel kehrt zurück in die gelöste Position. − Trennen Sie die Sandstrahl-Pistole von der Druckluftquelle, wenn Sie Ihre Arbeit beendet haben. Sandstrahlen von Bauteilen Lesen und befolgen Sie sämtliche Sicherheits- und Bedienhinweise des Herstellers für einen korrekten Umgang mit dem Strahlgut. -
Seite 15: Wartung
Fehlersuche Wartung − Schmieren Sie die beweglichen Teile, insbesondere den Abzugshebel mit ein paar Tropfen Druckluft-Spezialöl, bevor Sie die Sandstrahl-Pistole einlagern. − Wartungsarbeiten, die nicht aufgeführt sind, dürfen nur durch das Service-Center durchgeführt werden. Fehlersuche Problem Mögliche Ursache Problembehebung Der Abzughebel ist Das Ventil oder der Wenden Sie sich an das gedrückt aber die... -
Seite 16: Technische Daten
Technische Daten Technische Daten Modell: RP8048 Fassungsvermögen Strahlgutbehälter: ca. 0,9 l Körnung: 0,2–0,8 mm Druckluftqualität: gereinigt und kondensatfrei Geräuschpegel: ≤ 65 dB Artikelnummer: 94300 Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. -
Seite 17: Konformitätserklärung
Konformitätserklärung Konformitätserklärung... - Seite 18 Da bin ich mir sicher. VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTRASSE 9 5081 ANIF AUSTRIA KUNDENDIENST 94300 0043 6246 72091 60 service@walter-werkzeuge.com JAHRE MODELL: GARANTIE RP8048 03/2017...
