5. 4. A
NscHLüsse uNd
hinwEiS: es gibt nur einen anschluss pro Schnittstelle (rS232 oder rS422 oder rS485)

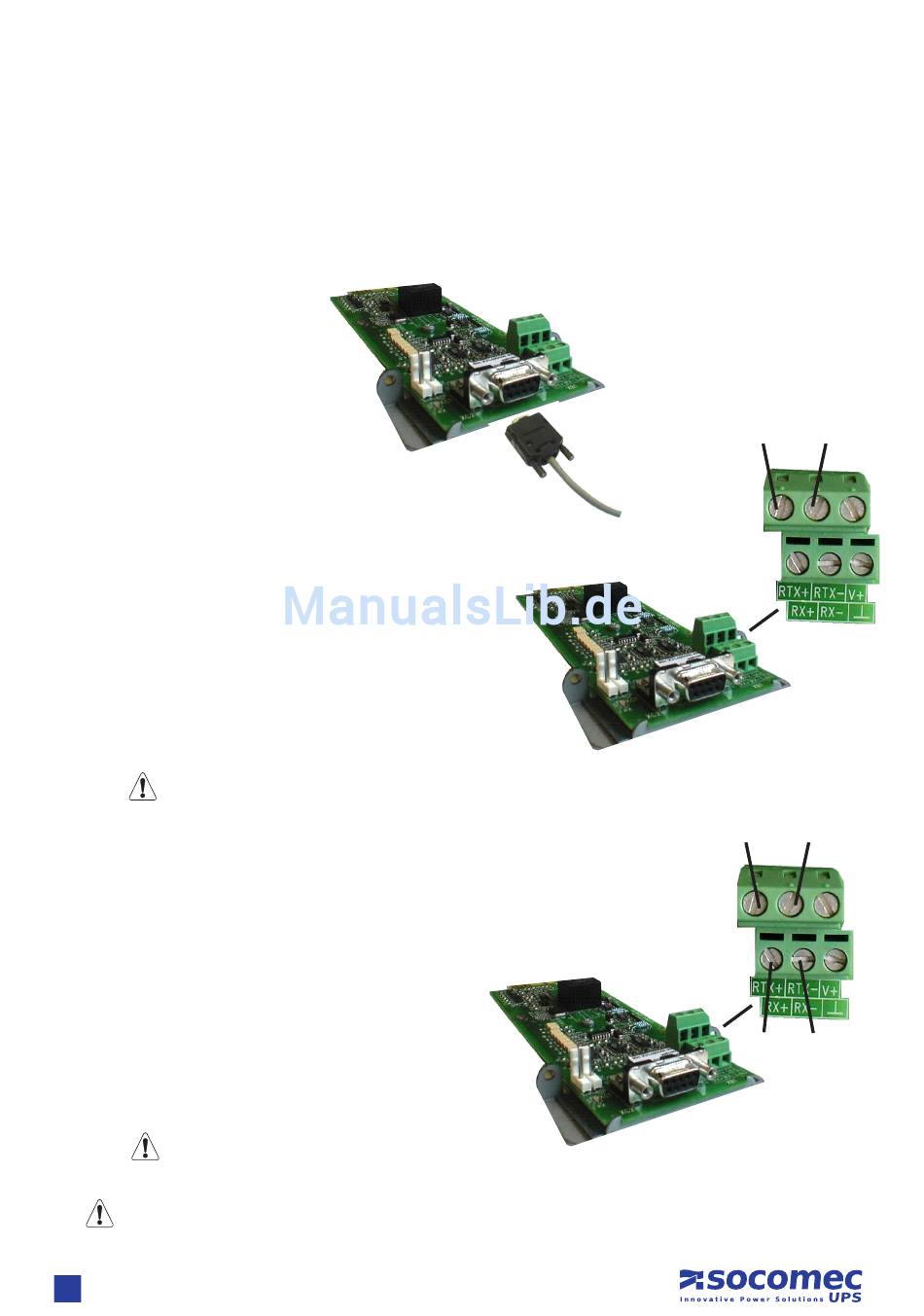

5. 4.1. RS232-Anschluss:
– Standard Pc.anschluss
– Sub-D 9 Pin Stecker
– Pin 2: rx
– Pin 3: tx
– Pin 5: gnD
5. 4.2. Isolierter RS485 Anschluss
– 2 kabel-anschlüsse
– « Dip-Schalter 1 » ermöglicht den anschluss des klemmen-
widerstands
– trennung durch "opto-kuppler"
– 2 Polarisationswiderstände können einfach entfernt werden
(bei bedarf).
die Abschirmung muss an einer Stelle geerdet sein.
5. 4.3. Isolierter RS422 Anschluss
– 4 kabel-anschlüsse
– « Dip-Schalter 1 und 2 » ermöglichen den anschluss des
klemmenwiderstands
– trennung durch "opto-kuppler"
– 4 Polarisationswiderstände können einfach entfernt werden
(bei bedarf).
die Abschirmung muss an einer Stelle geerdet sein.
Vor der Durchführung eines Anschlusses unbedingt erst die Verkabelung prüfen. Eine falsche Verka-
belung bzw. ein falscher Anschluss kann die serielle Schnittstelle beschädigen.
6
DELPHYS GREEN POWER - Ref.: IOMDGPJB0910-DE_06
I
v
erkAbeLuNg
I
D
nstallatIon
n
elphys
G
p
reen
ower
RTX + RTX -
TX +
TX -
RX +
RX -
