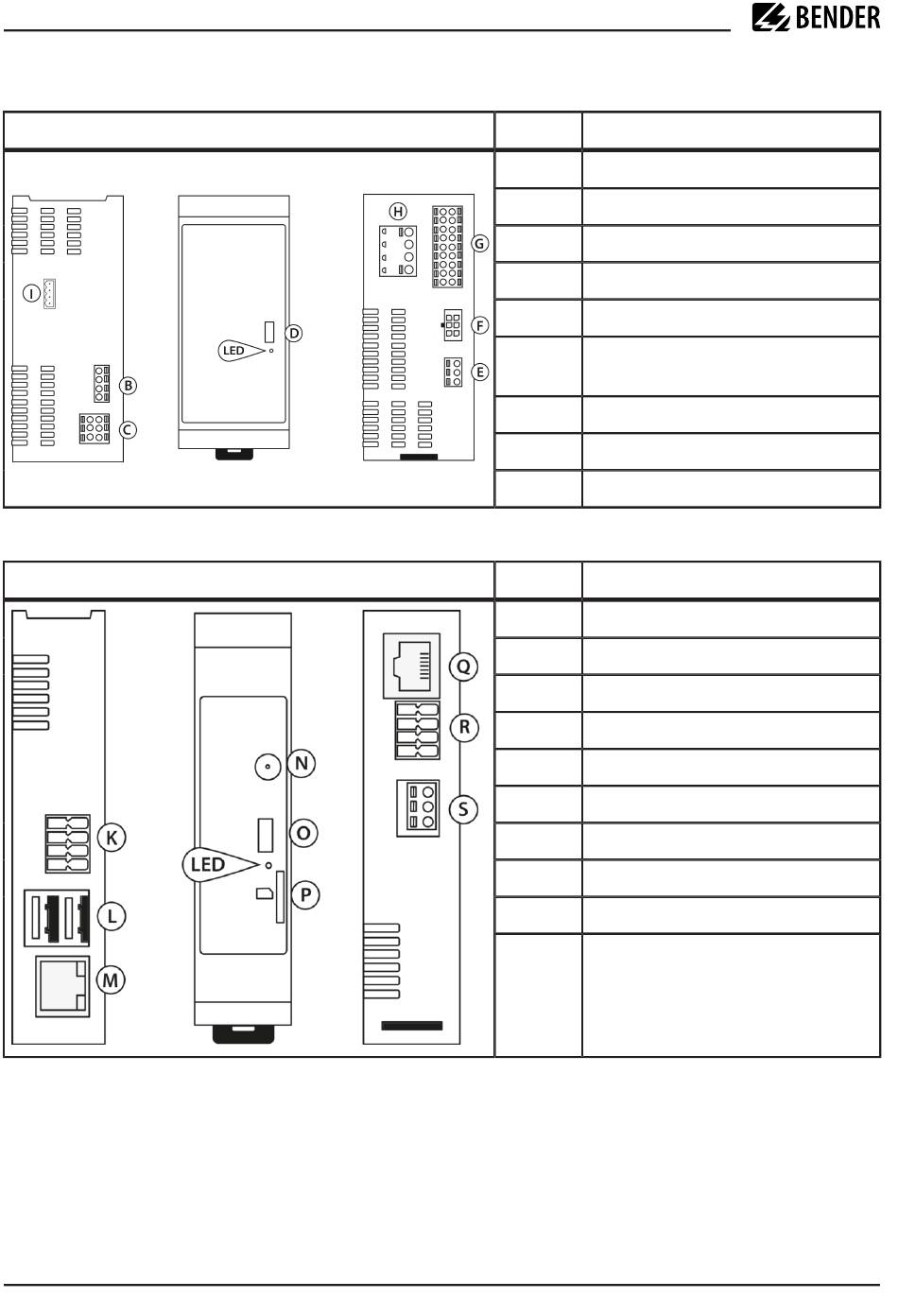

Anschluss
SU621
Ansicht: oben, vorne, unten
DCC613
Ansicht: oben, vorne, unten
30 iONiX 25_DC-Wallbox_D00461_00_M_XXDE/08.2023
Klemme
B Relaiskontakte
C 12 V-Versorgung CP, PP, FE
D USB-Schnittstelle
E CAN-Schnittstelle
F Anschluss Differenzstromwandler
G Temperatursensoren, Meldekontakt
SPD, Weldcheck
H Isometer DC+ / DC-
I Anschluss DC- Laststromsensor
LED LED Status
Klemme
K 12 V-Versorgung Modbus, CP, PE
L 2x USB-Typ-A
M Ethernet
N Antennenbuchse
O Konfigurationsschnittstelle
P Einschub Micro-SIM Karte
Q Modbus extern
R Optokoppler Eingang (13, 14, IN+, IN)
S Benutzerschnittstelle (HMI)
LED LED Status
Bezeichnung
Bezeichnung
