Der Netzschluss wird von einer qualifizierten Elektrofachkraft (DIN VDE 0100-10) in den unteren Status- und
Beleuchtungsmast eingeführt und durch eine PG-Verschraubung in das Gehäuse der DC-Wallbox zugeführt.
Die Leitungen sind entsprechend der Beschriftung anzubringen.
Vor Arbeitsbeginn, bei der elektrischen Installation, Demontage, Reparatur oder einem Austausch von
Komponenten der DC-Wallbox, Spannungsfreiheit herstellen und prüfen. Die 5 Sicherheitsregeln nach DIN
VDE 0105-100 sind zu beachten!

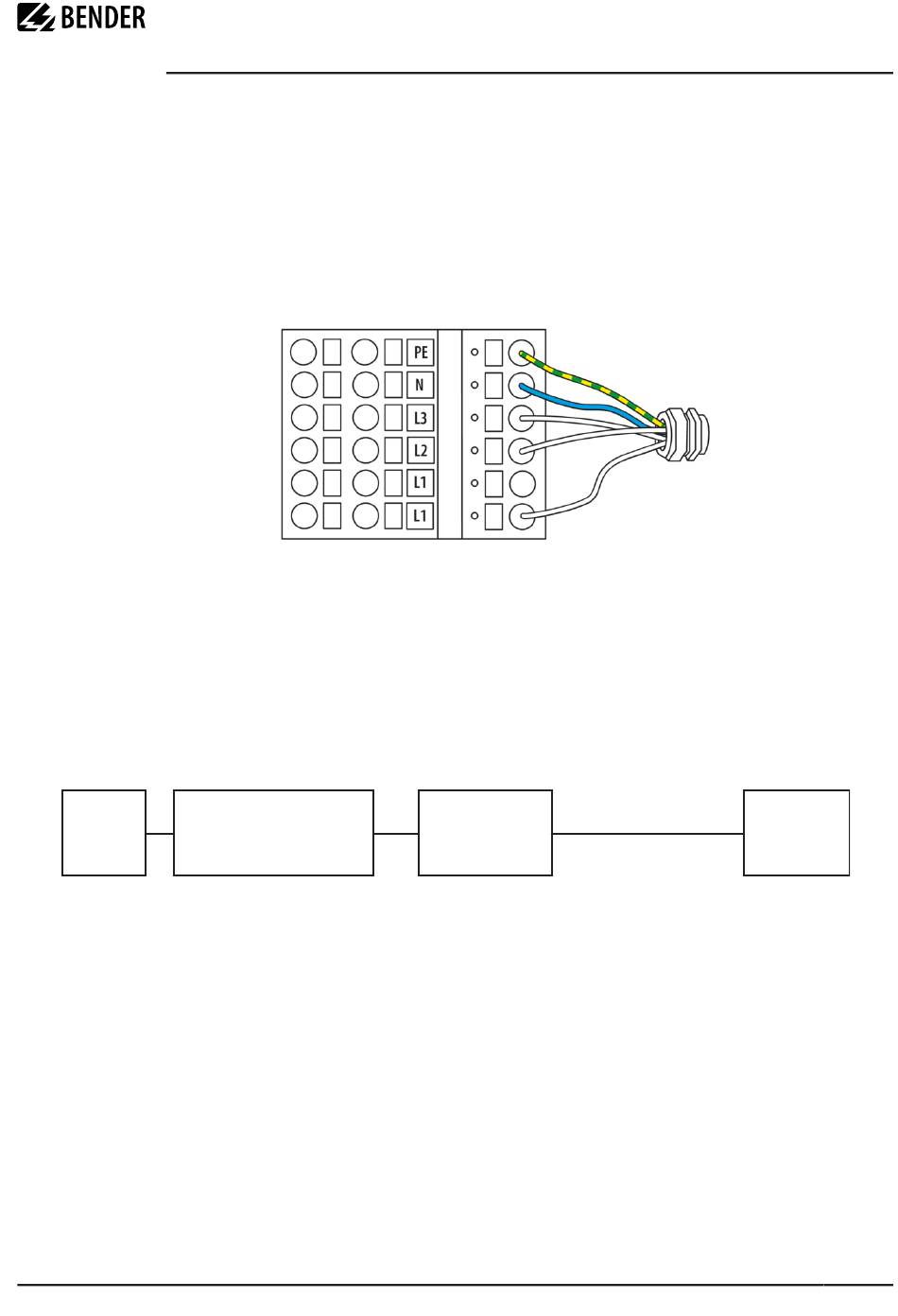

Anschlussklemmen Phoenix PT 10-TWIN max. 10mm² flexibel (mit Aderendhülse); max. 16mm² Starrleiter
Die DC-Wallbox wird in der Unterverteilung angeschlossen. Die Anbindung erfolgt dreiphasig mit 400V, mit N
und PE an der Anschlussklemme.
Am Unterverteiler sind die Anschlussleitungen über einen selektiven Leitungsschutzschalter und einen
Fehlerstromschutzschalter abgesichert.
Anschlussleitungen
Hausanschluss mit
L1, L2, L3, PE, N
Fehlerstrom-
selektivem DC-Wallbox
Netz
schutzschalter
Leitungsschutzschalter
iONiX 25_DC-Wallbox_D00461_00_M_XXDE/08.2023 27
