Maße und Montage

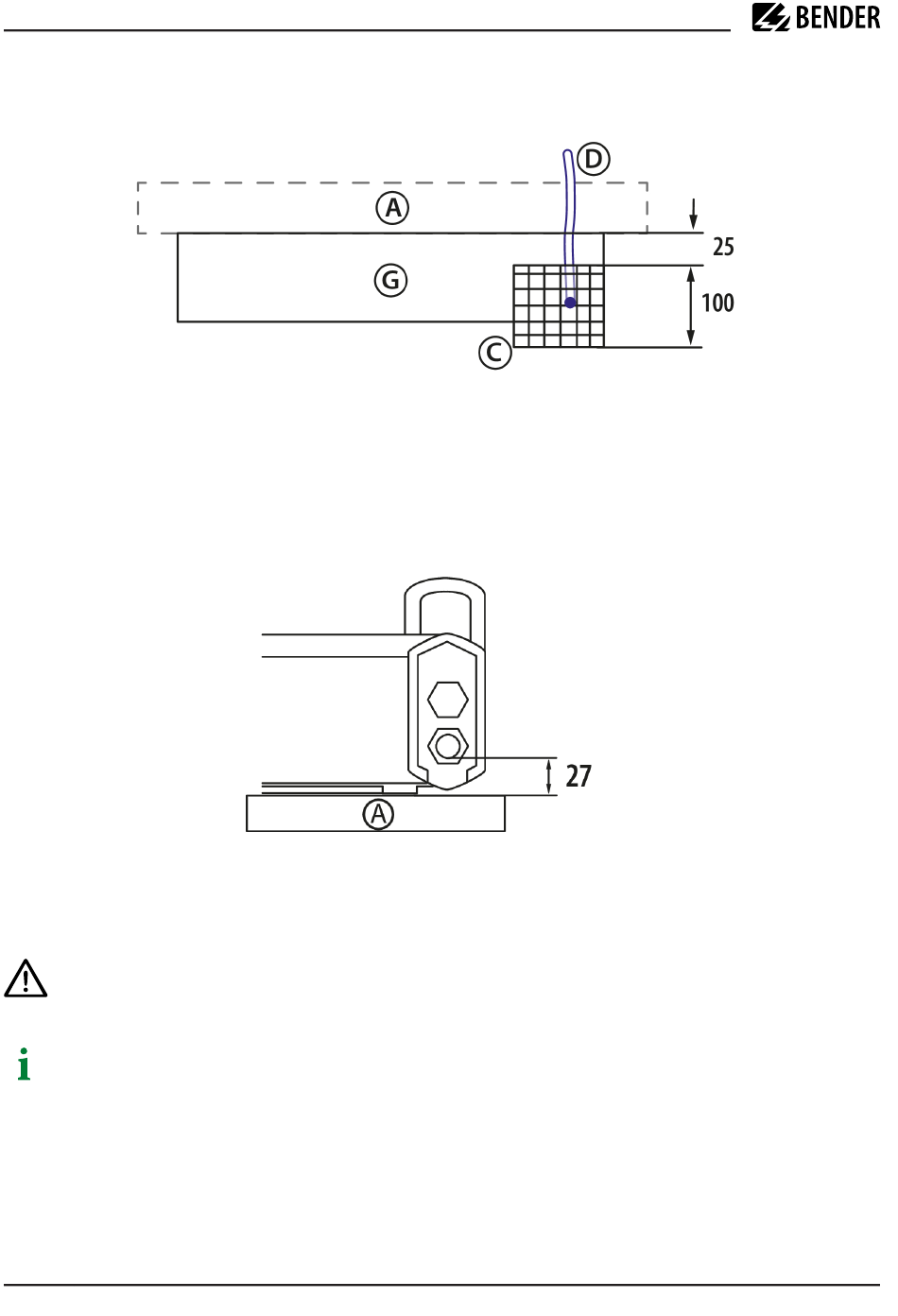

Maße Infrastruktur Netzanschluss
Maßangaben in mm
A Wand
C Schnittstellenbereich
D Kabel der Infrastruktur (Kabellänge über Boden mindestens 1000 mm)
G Umriss DC-Wallbox
Maße Verkabelung Netzanschluss
Maßangaben in mm
A Wand

Montagehinweise

HINWEIS
Normen und Richtlinien, die bei Montage, Installation und Schutzerdung zu beachten sind, sind in
Kapitel "Normen und Zulassungen" aufgeführt.
Bei der Montage ist darauf zu achten,
• dass ein Schallabstand zu Ruhezonen gewährleistet ist (Quiet night mode der Wallbox: 52,4 dB(A)).
• dass das Betreibersiegel zugänglich ist. Dies befindet sich auf der Unterseite und versiegelt die Tür mit
dem Gehäuse der DC-Wallbox.
• dass keine Erwärmung durch externe Wärmequellen erfolgt.
22 iONiX 25_DC-Wallbox_D00461_00_M_XXDE/08.2023
Ansicht von oben
Ansicht von unten
