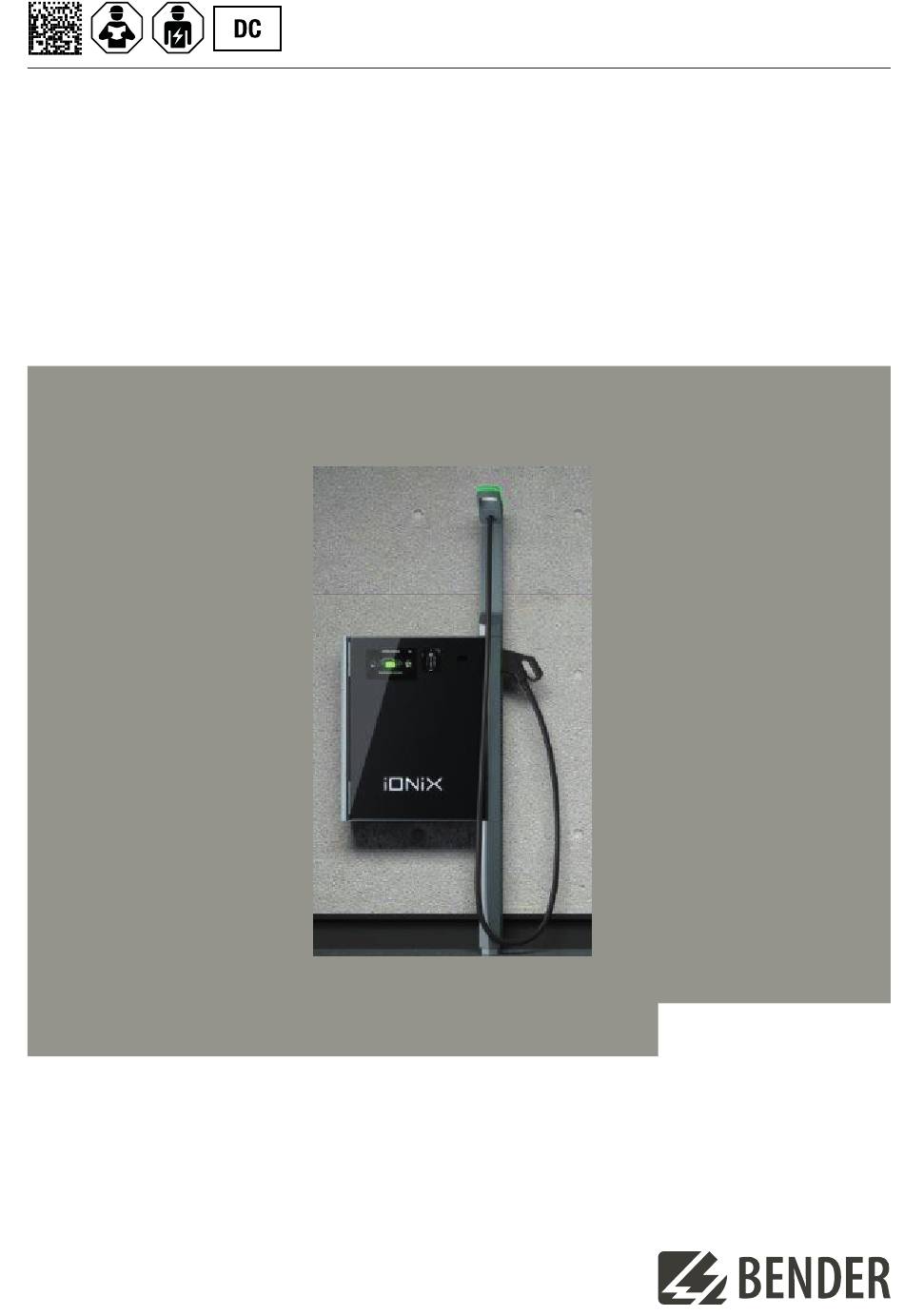

- Seite 1 Installationskurzanleitung DE iONiX Light 25 Wallbox iONiX Medium 25 Wallbox iONiX Supreme 25 Wallbox Ladepunkt für Elektrofahrzeuge nach CCS2-Standard iONiX 25_DC-Wallbox_D00461_00_Q_XXDE/11.2023...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Installationskurzanleitung.................3 Lieferumfang..............................3 Maße..................................4 Vorraussetzungen............................4 Mechanische Installation..........................5 1.4.1 Werkzeuge................................5 1.4.2 Montagemaße..............................6 1.4.3 Vorgehen................................7 Elektrische Installation........................... 9 1.5.1 Werkzeuge............................... 10 1.5.2 Vorgehen................................10 Inbetriebnahme............................. 12 Technische Daten............................12 Zulassungen..............................14 iONiX 25_DC-Wallbox_D00461_00_Q_XXDE/11.2023...
- Seite 3 Light 25 Wallbox iONiX Medium 25 Wallbox iONiX Supreme 25 Wallbox Installationskurzanleitung Neben dieser Kurzanleitung zur mechanischen und elektrischen Installation, stehen auf der Produktseite des Gerätes weitere Unterlagen, wie das Handbuch, zum Download zur Verfügung. Produktseite Montagevideo Kennzeichnung wichtiger Hinweise GEFAHR Bezeichnet einen hohen Risikograd, der den Tod oder eine schwere Verletzung zur Folge hat.
- Seite 4 Installationskurzanleitung Maße Gerätemaße Maßangaben in mm Ansicht von rechts Ansicht von vorne Ansicht von unten Vorraussetzungen GEFAHR Stromschlag Lebensgefahr Die elektrische Zuleitung, die aus der Unterverteilung versorgt wird, muss grundsätzlich während der gesamten mechanischen Montage und elektrischen Installation stromlos geschaltet werden. Die galvanische Verbindung mit dem Niederspannungsnetz darf erst nach Abschluss der Montage und elektrischen Installation hergestellt werden.
- Seite 5 Light 25 Wallbox iONiX Medium 25 Wallbox iONiX Supreme 25 Wallbox • Die Deckenhöhe des Aufstellortes sollte mindestens 2,30 m betragen. • Das Netzkabel für die Versorgung wie folgt abgesichert: – Fehlerstromschutzschalter (RCD Typ A) – Überspannungsschutz Typ 1 (SPD Type 1, normalerweise Teil der Gebäudespannungsversorgung) –...
- Seite 6 Installationskurzanleitung 1.4.2 Montagemaße Montagemaße Maßangaben in mm Ansicht auf Montagefläche und Montageschiene Wand Boden Schnittstellenbereich Kabel der Infrastruktur (Kabellänge über Boden mindestens 1000 mm) Freifläche links und rechts mind. 500 mm Netzanschluss Umriss DC-Wallbox mit Halteschiene, Kabelblende und Anschnitt des oberen Status- und Beleuchtungsmastes rot Bohrungen (oben) Anschraubpunkte (unten) blau Positionierungsbereich für den Netzanschluss...
- Seite 7 Light 25 Wallbox iONiX Medium 25 Wallbox iONiX Supreme 25 Wallbox Maße Infrastruktur Netzanschluss Maßangaben in mm Ansicht von oben Wand Schnittstellenbereich Kabel der Infrastruktur (Kabellänge über Boden mindestens 1000 mm) Umriss DC-Wallbox 1.4.3 Vorgehen HINWEIS Das Tragen von Sicherheitsschuhen und Handschuhen wird empfohlen.
- Seite 8 Installationskurzanleitung Montage oben Montageschiene zum Aufhängen an der Wand Ansicht auf die Montageschiene 1: Haltelasche oben (außen) Montage unten 2: Abstandhalter für Befestigungspunkte unten (außen) 1: Befestigungspunkte unten (innen) Ansicht bei geöffneter Tür der DC-Wallbox iONiX 25_DC-Wallbox_D00461_00_Q_XXDE/11.2023...
- Seite 9 Installationsverzeichnis des jeweiligen Netzbetreibers eingetragen ist, durchgeführt werden (§13 NAV). Die Inbetriebnahme darf nur durch geschultes Personal erfolgen. Der Installateur benötigt eine Zertifizierung, die durch die Bender-Akademie oder Systempartner erteilt wird, um Arbeiten an der IONIX-Wallbox durchführen zu können. Installationsrichtlinien des jeweiligen Netzbetreibers sind zu beachten.
- Seite 10 Installationskurzanleitung 1.5.1 Werkzeuge Benötigte Werkzeuge • Abmantelwerkzeug • Gabelschlüssel mit Schlüsselweiten SW10, SW40 und SW43 1.5.2 Vorgehen WARNUNG Vor Arbeitsbeginn muss sichergestellt sein, dass die Kabel für die Netzversorgung der DC-Wallbox stromlos geschaltet und gegen Wiedereinschalten gesichert sind. Die 5 Sicherheitsregeln nach DIN VDE 0105-100 sind zu beachten! HINWEIS Vor Installation der DC-Wallbox ist die korrekte Fügung der Stecker zu überprüfen, da es beim Transport...
- Seite 11 Light 25 Wallbox iONiX Medium 25 Wallbox iONiX Supreme 25 Wallbox Anschließen der Leitungen an der Klemmleiste gemäß der Klemmenbeschriftung Abbildung 1-3: Anschlussklemmen Überprüfen auf sicheren Kontakt in der Anschlussklemme mittels Ziehen an den einzelnen Leitungen Anschließen und Befestigen der Schutzerdung...
- Seite 12 Installationskurzanleitung Versiegeln der Tür mittels Betreibersicherung Abbildung 1-7: Position Betreibersicherung Wiederherstellen der Netzversorgung Das Display wird nach einigen Minuten aktiv HINWEIS Nach dem Start der DC-Wallbox wird in der Standardeinstellung die Trocknung gestartet. Diese kann bis zu 30 min. andauern. Währenddessen ist das Laden nicht möglich. Ist sichergestellt, dass die DC-Wallbox trocken ist, kann in den Konfigurationseinstellungen des Ladereglers die Trocknung gestoppt werden (siehe Kapitel „Erstinbetriebnahme“...
- Seite 13 Light 25 Wallbox iONiX Medium 25 Wallbox iONiX Supreme 25 Wallbox Gewicht ca. 90 kg Lärmemissionen* 54,6 dB(A)** max. Schalldruckpegel in 1m Enfernung bei 25 kW Leistung und 18°C Umgebungstemperatur Laden Ladepunkt 1 x DC Max. Ladeleistung 25 kW...
- Seite 14 Installationskurzanleitung Betriebsbedingungen Umgebungstemperatur -25° C bis 40° C * Relative Umgebungsfeuchte 5 % bis 95 %, kondensierend Schutzklasse Schutzart IEC 60529 + A1 + A2 IP54 Strahlungswärme < 1090 W/m² UV-Index < 10 EMV nach IEC 61851-21-2 Störempfindlichkeitsklasse Störaussendungsklasse Schlagfestigkeit nach IEC 62262 IK 10 Aufstellhöhe <...
- Seite 15 Light 25 Wallbox iONiX Medium 25 Wallbox iONiX Supreme 25 Wallbox iONiX 25_DC-Wallbox_D00461_00_Q_XXDE/11.2023...
