Bender CC612 Kurzanleitung

Kurzanleitung

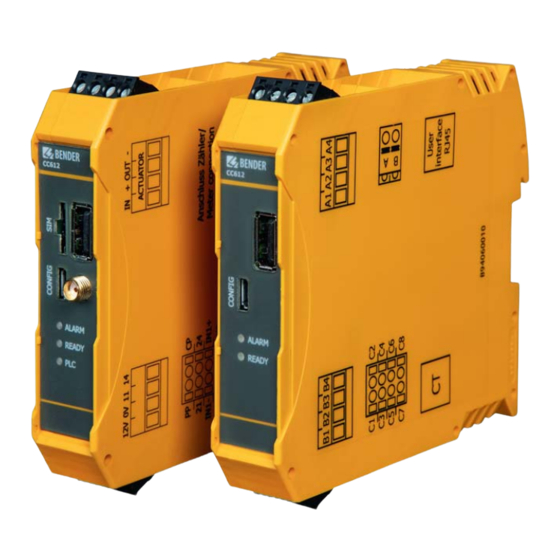

CC612 Laderegler
CC612 Laderegler
Diese Anleitung mit ersten Schritten ist kein Ersatz für das Benutzerhandbuch, das unter folgender Adresse zum Download bereitsteht:
www.bender.de/manuals.
Lebensgefahr durch Stromschlag!
Bei unsachgemäß durchgeführten Arbeiten an elektrischen Anlagen besteht Lebensgefahr und das Risiko schwerer Verletzun-
gen! Für die Installation und Inbetriebnahme eines Gerätes oder Systems notwendige Arbeiten dürfen nur von qualifizierten
GEFAHR
Personen vorgenommen werden.
Benutzen Sie den Laderegler CC612 nur für die bestimmungsgemäße Verwendung.
Bestimmungsgemäße Verwendung
Der Laderegler CC612, ist der Hauptbestandteil eines Ladesystems; er ist für die Verwendung in Ladestationen für Elektrofahrzeuge (Elec-
tric Vehicles – EV), in Wallbox-Ladestationen und Ladesäulen an Straßenlaternen bestimmt. Der Laderegler steuert Typ-1- und Typ-2-Ste-
cker sowie Typ-1 und Typ-2-Steckdosen. Er ermöglicht einen Aufbau in Übereinstimmung mit den Anforderungen der derzeitigen
Normen, wie z. B. IEC 62196, IEC 61851-1, IEC 61851-22 und IEC 60364-7-722.
Produktbeschreibung
Der Laderegler überwacht die interne Hardware von Ladesystemen, z. B. den Zähler, das Nutzerschnittstellen-Modul oder die Steckdose.
Es sind mehrere Produktvarianten verfügbar. Einige davon sind beispielsweise in der Lage, über eine optische Schnittstelle mit einem di-
gitalen eHZ-Zähler verbunden zu werden, während andere Modbus-Zähler auslesen können. Optional können diese Gerätevarianten auch
Zähler mit einer S0-Schnittstelle auslesen. Weitere Varianten des Ladereglers verfügen über einen integrierten DC-Sensor, der einen extern
angeschlossenen und abgeschirmten Stromwandler für die Fehlererfassung der Fehlergleichströme bei Wechselstrom-Ladesystemen
nutzt. Somit ist lediglich ein Typ-A-RCD im Ladesystem erforderlich. Am Laderegler sind zwei USB-Schnittstellen vorhanden – eine dient
der lokalen Konfiguration (CONFIG) und die andere als Erweiterungssteckplatz für USB-Peripheriegeräte (Heimnetzwerk). Darüber hinaus
ist für zusätzliche Funktionen eine konfigurierbare 3-Kanal-Erweiterungsschnittstelle für den Eingang/Ausgang vorhanden.
Damit der Laderegler Online kommunizieren kann, ist ein Backend-System erforderlich. Der Laderegler ist OCPP1.5 und OCPP 1.6 kompa-
tibel mit JSON, SOAP und Binäre implementierung. Sämtliche spezifizierten Meldungen in OCPP sowie einige herstellerspezifische Erwei-
terungen, die auf der DataTransfer-Meldung beruhen, werden unterstützt. Der Laderegler CC612 kann als ein „Always-on-System"
betrieben werden, das immer mit einem Mobilfunknetz verbunden ist. Der Laderegler unterstützt die Mobilfunkstandards 2.5G Edge und
3G UMTS. Für den Online-Betrieb wird eine SIM-Karte benötigt (nicht im Lieferumfang enthalten). Die Interaktion mit dem Benutzer wird
auch durch ein RFID-Modul vereinfacht, das aus einem RFID-Kartenleser und LEDs besteht. Das RFID-Modul wird in einem eigenen Be-
triebshandbuch beschrieben, das unter www.bender.de/manuals zum Download bereitsteht. Der Ladevorgang wird gestartet, indem
man eine gültige RFID-Karte an das Lesegerät hält. Im Offline-Betrieb kann der Laderegler entweder den Ladevorgang ohne Autorisierung
erlauben oder er kann den Benutzer auf RFID-Basis und einer lokalen „Whitelist" mit autorisierten RFID-Karten zum Laden berechtigen.
Abmessungen und Montage
Montage auf Hutschiene
Befestigen Sie den Laderegler auf der Hutschiene, indem Sie den silbernen Montageclip (siehe Fotos) nach unten ziehen. Setzen Sie den
Laderegler auf und lassen Sie den Clip los, um das Gerät sicher auf der Schiene zu fixieren.
115.13
107
CC612_D00254_02_Q_XXDE/05.2017
22.60
CC612
2/3G
ALARM
READY
PLC
Hinweis: Alle Maße sind in mm dargestellt
und entsprechen ISO 2768 - m.
1
