Montage

Montagemaße

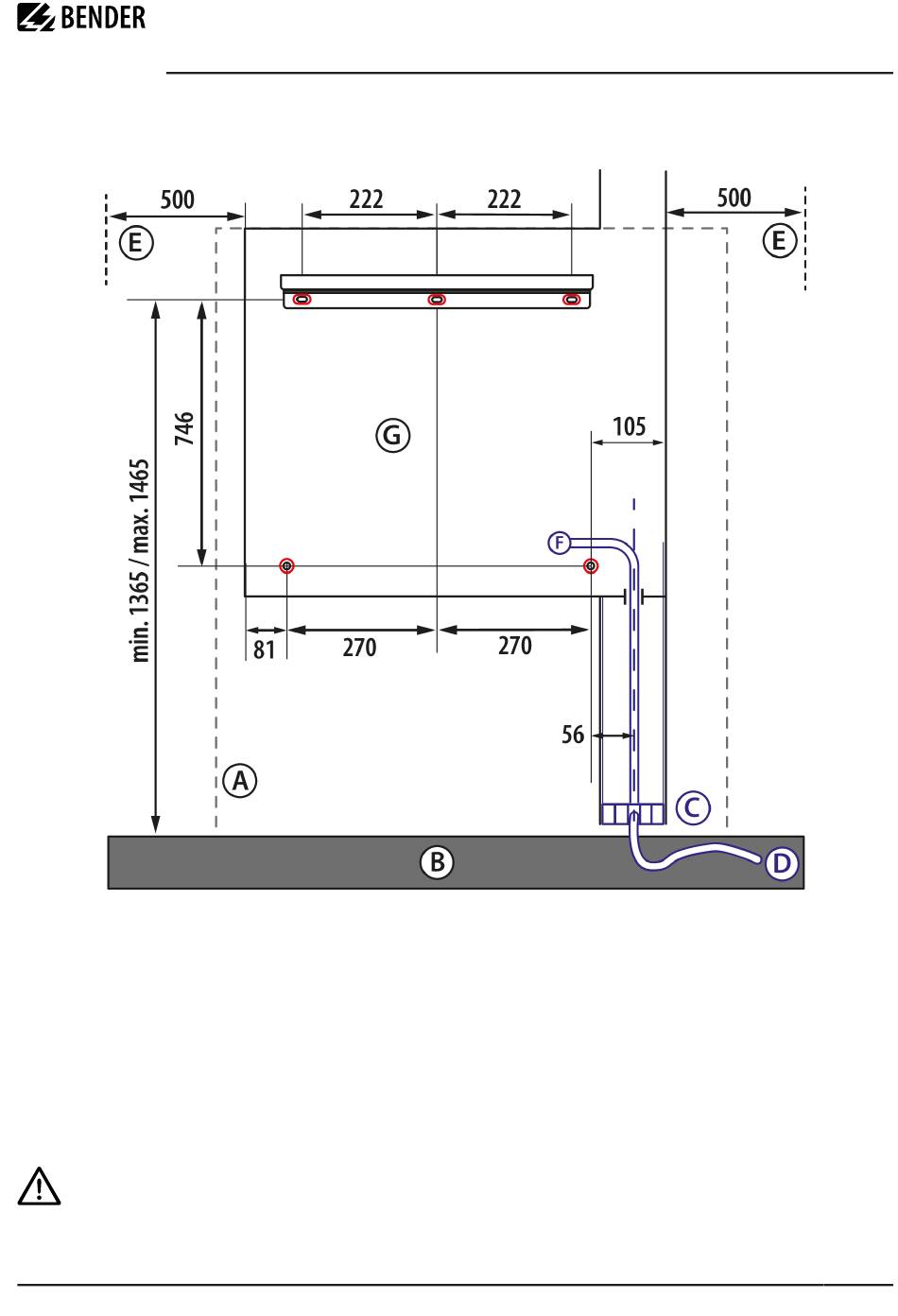

Maßangaben in mm
A Wand
B Boden
C Schnittstellenbereich
D Kabel der Infrastruktur (Kabellänge über Boden mindestens 1000 mm)
E Freifläche links und rechts mind. 500 mm
F Netzanschluss (siehe Kapitel "Netzanschluss")
G Umriss DC-Wallbox mit Halteschiene, unterem Status- und Beleuchtungsmast und Anschnitt des oberen Status- und
Beleuchtungsmastes
rot Bohrungen (oben)
Anschraubpunkte (unten)
blau Positionierungsbereich für den Netzanschluss
HINWEIS
Der Aufstellort muss so gewählt werden, dass die Zu- und Abfuhr der Kühlluft an den Seiten der DC-
Wallbox gewährleistet ist.
Ansicht auf Montagefläche und Montageschiene
