RMC621
Endress+Hauser
• abgesetzte Bedieneinheit: 300 g (0,7 lb)
Werkstoffe
Gehäuse: Kunststoff PC, UL 94V0
Anschlussklemmen
Codierte, steckbare Schraubklemmen; Klemmbereich 1,5 mm
(18 AWG) flexibel mit Aderendhülse (gilt für alle Anschlüsse).
10.0.8 Anzeige und Bedienoberfläche
Anzeigeelemente
• Display (optional):
160 x 80 DOT-Matrix LCD mit blauer Hinterleuchtung
Farbumschlag auf rot im Fehlerfall (einstellbar)
• LED-Statusanzeige:
Betrieb: 1 x grün, 2 mm (0,079 in)
Störmeldung: 1 x rot, 2 mm (0,079 in)
• Bedien-Anzeige-Einheit (optional oder als Zubehör):
An den Energiemanager kann zusätzlich eine Bedien-Anzeige-Einheit im Schalttafelein-
baugehäuse (Maße B = 144 x H = 72 x T = 43 mm (5,7 x 2,84 x 1,7 in)) angeschlossen
werden. Der Anschluss erfolgt mittels, im Zubehörset enthaltenem, Anschlusskabel (l =
3 m (10 ft)) an der integrierten RS485-Schnittstelle. Ein Parallelbetrieb der Bedien-
Anzeige-Einheit mit dem geräteinternen Display ist möglich.

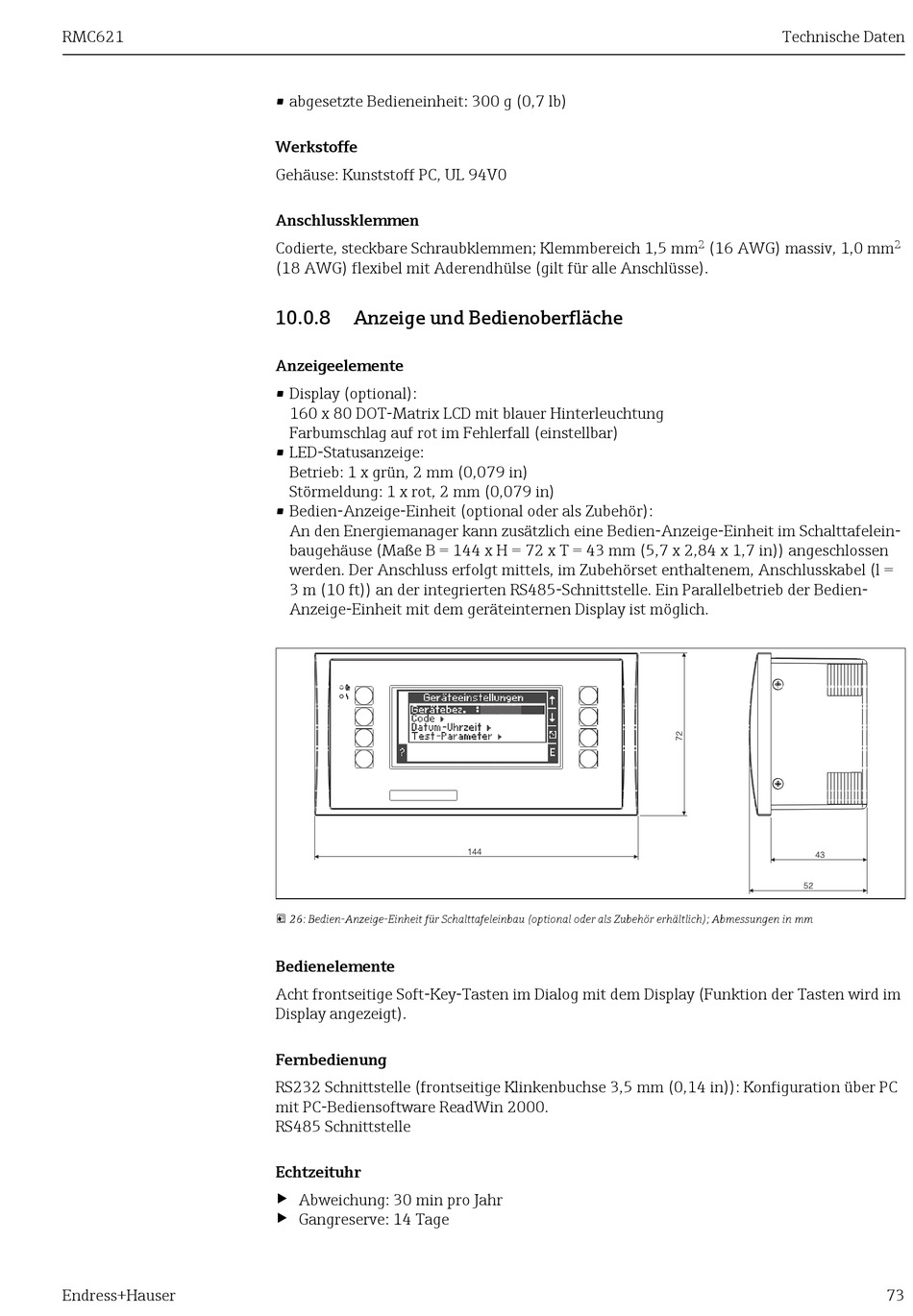

 26: Bedien-Anzeige-Einheit für Schalttafeleinbau (optional oder als Zubehör erhältlich); Abmessungen in mm
Bedienelemente
Acht frontseitige Soft-Key-Tasten im Dialog mit dem Display (Funktion der Tasten wird im
Display angezeigt).
Fernbedienung
RS232 Schnittstelle (frontseitige Klinkenbuchse 3,5 mm (0,14 in)): Konfiguration über PC
mit PC-Bediensoftware ReadWin 2000.
RS485 Schnittstelle
Echtzeituhr
‣
Abweichung: 30 min pro Jahr
‣
Gangreserve: 14 Tage
Technische Daten
2
(16 AWG) massiv, 1,0 mm
2
