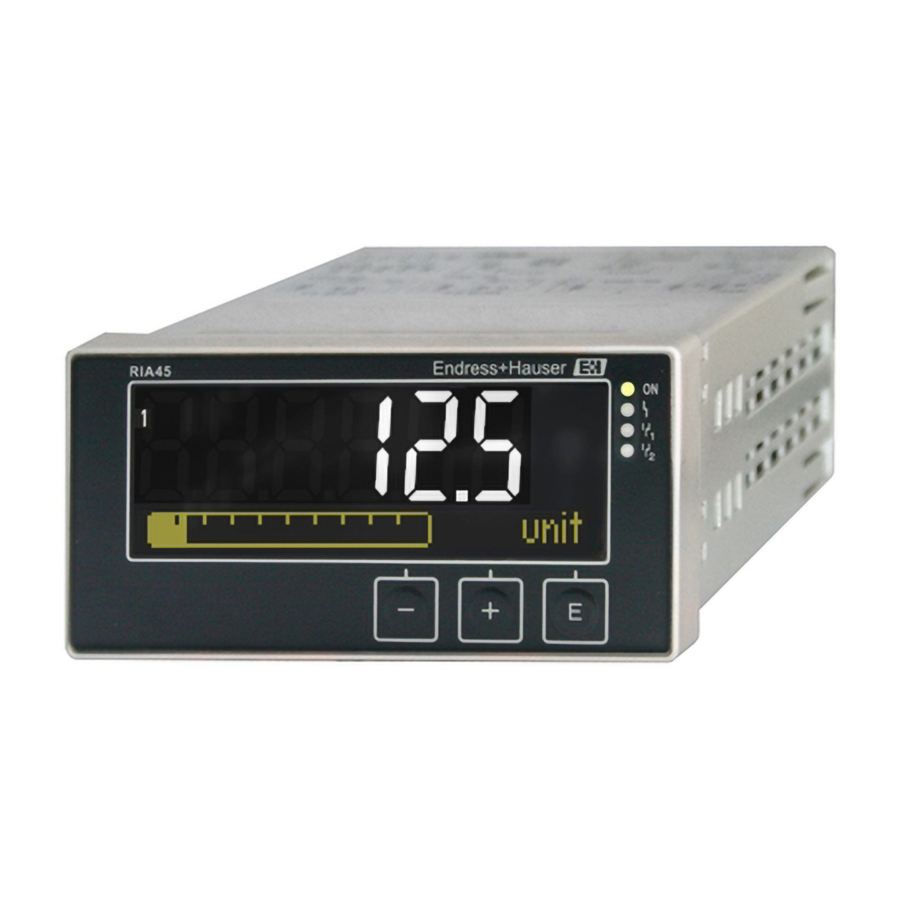

Endress+Hauser RIA45 Kurze Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Messgeräte
  5. RIA45
  6. Kurze bedienungsanleitung

Endress+Hauser RIA45 Kurze Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für RIA45:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Brief Operating Instructions
RIA45
Process meter
×
S. 2
Ø
P.23
KA00271R/09/a2/14.12
71200770

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser RIA45

Inhaltszusammenfassung für Endress+Hauser RIA45

  • Seite 1 Brief Operating Instructions RIA45 Process meter × S. 2 Ø P.23 KA00271R/09/a2/14.12 71200770...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis RIA45 Inhaltsverzeichnis 1 Sicherheitshinweise ..........3 1.1 Bestimmungsgemäße Verwendung .

  • Seite 3: Sicherheitshinweise

    RIA45 Sicherheitshinweise Sicherheitshinweise Ein sicherer und gefahrloser Betrieb des Prozessanzeigers ist nur sichergestellt, wenn diese Betriebsanleitung gelesen und die Sicherheitshinweise darin beachtet werden. Bestimmungsgemäße Verwendung Der Prozessanzeiger bewertet analoge Prozessgrößen und stellt diese an seinem mehrfarbigen Display dar. Mittels seinen Ausgängen sowie Grenzwertrelais können Prozesse überwacht und gesteuert werden.

  • Seite 4: Sicherheitszeichen Und -Symbole

    Sicherheitshinweise RIA45 Sicherheitszeichen und -symbole Sicherheitshinweise in dieser Betriebsanleitung sind mit folgenden Sicherheitszeichen und -symbolen gekennzeichnet: " Achtung! Dieses Symbol deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß durchgeführt werden - zu fehlerhaftem Betrieb oder zur Zerstörung des Gerätes führen können.

  • Seite 5: Identifizierung

    RIA45 Identifizierung Identifizierung Gerätebezeichnung 2.1.1 Typenschild Vergleichen Sie das Typenschild am Gerät mit der folgenden Abbildung: a0010405 Typenschild des Prozessanzeigers (beispielhaft): A - Non-Ex Version, B - Ex Version Bestellcode, Serien- und Identnummer des Gerätes Spannungsversorgung Leistungsaufnahme Zulassung Temperaturbereich Lieferumfang Der Lieferumfang des Prozessanzeigers besteht aus: •...

  • Seite 6: Zertifikate Und Zulassungen

    Montage RIA45 Zertifikate und Zulassungen CE-Zeichen, Konformitätserklärung Der Prozessanzeiger ist nach dem Stand der Technik betriebssicher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Das Gerät berücksichtigt die einschlägigen Normen und Vorschriften nach IEC 61 010-1 "Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte".

  • Seite 7: Einbaubedingungen

    RIA45 Montage Einbaubedingungen Der Prozessanzeiger ist für den Einsatz in einer Schalttafel konzipiert. Die Einbaulage wird von der Ablesbarkeit des Displays bestimmt. Anschlüsse und Ausgänge sind rückseitig angebracht. Der Anschluss der Leitungen erfolgt über codierte Klemmen. Arbeitstemperaturbereich: Non-Ex/Ex Geräte: -20 bis 60 °C (-4 bis 140 °F) UL-Geräte: -20 bis 50 °C (-4 bis 122 °F)

  • Seite 8: Vorgehensweise Zur Montage

    Montage RIA45 Vorgehensweise zur Montage Der erforderliche Schalttafelausschnitt beträgt 92x45 mm (3,62x1,77 Inches). a0010404 Abb. 1: Einbau in Schalttafel Schrauben Sie die Gewindestangen (Pos. 1) in die vorgesehenen Positionen am Montage- rahmen (Pos. 2). Hierfür stehen Ihnen wahlweise vier gegenüberliegende Einschraubposi- tionen zur Verfügung (Pos.

  • Seite 9: Verdrahtung

    RIA45 Verdrahtung Verdrahtung Warnung! Beachten Sie, dass der gesamte elektrische Anschluss ausschließlich spannungsfrei vorgenom- men werden darf. " Achtung! • Die Schutzleiterverbindung ist vor allen anderen Verbindungen herzustellen. Bei Unterbre- chung des Schutzleiters können Gefahren auftreten. • Vergleichen Sie vor Inbetriebnahme die Übereinstimmung der Versorgungsspannung mit den Angaben auf dem Typenschild (linke Gehäuseseite).
  • Seite 10 Verdrahtung RIA45 a0010228 Abb. 2: Rückansicht und Klemmenbelegung des Prozessanzeigers (zweiter Kanal Analogein- und -ausgang sowie Relais optional) Endress+Hauser...
  • Seite 11 RIA45 Verdrahtung Übersicht Anschlussmöglichkeiten am Prozessanzeiger Klemmenbezeichnungen Analogeingänge Kanal 1 und 2 (optional) a0010406 Anschluss Messumformerspeisung 2-Leiter 4-Leiter a0010407 a0010408 Anschluss Analogeingang RTD/Widerstand 2-Leiter RTD/Widerstand 3-Leiter RTD/Widerstand 4-Leiter a0010581 a0010582 a0010583 U ≤ 1 V Thermoelement U > 1 V...
  • Seite 12 Verdrahtung RIA45 Anschluss Relais (optional) Relais 1 Relais 2 a0010413 a0010412 Anschluss Analogausgang Analogausgang 1 Analogausgang 2 (optional) a0010416 a0010414 Anschluss Digitalausgang Digitalausgang / Open Collector a0010415 Anschluss Spannungsversorgung 24 bis 230 V AC/DC (-20 % / +10 %) 50/60 Hz...

  • Seite 13: Anschlusskontrolle

    RIA45 Verdrahtung Anschlusskontrolle Gerätezustand und Spezifikationen Hinweise Sind Gerät oder Kabel beschädigt? Sichtkontrolle Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild über- 24 bis 230 V AC/DC ein? (-20 % / +10 %) 50/60 Hz Sind alle Klemmen in ihrem richtigen Steckplatz fest eingerastet? Stimmt die...

  • Seite 14: Bedienung Und Inbetriebnahme

    Bedienung und Inbetriebnahme RIA45 Bedienung und Inbetriebnahme Das einfache Bedienkonzept des Gerätes erlaubt für viele Anwendungen eine Inbetriebnahme ohne gedruckte Betriebsanleitung. Eine komfortable Konfiguration des Gerätes ermöglicht die Bediensoftware Field Care. Diese erläutert einzelne Parameter durch kurze Hilfetexte. Bedienelemente 5.1.1 Vor Ort Bedienung am Gerät Die Bedienung des Gerätes erfolgt über die in der Frontseite integrierten drei Tasten...
  • Seite 15 Anschließend installieren Sie den FieldCare Gerätetreiber gemäß folgender Anleitung: Zuerst den Gerätetreiber "CDI DTMlibrary" in FieldCare installieren. Dieser befindet sich in FieldCare unter "Endress+Hauser Device DTMs É Service / Specific É CDI". Anschließend muss der DTM-Katalog in FieldCare aktualisiert werden. Die neu installier- ten DTMs dem DTM-Katalog hinzufügen.

  • Seite 16: Anzeige Und Gerätestatusanzeige / Led

    Bedienung und Inbetriebnahme RIA45 Die weitere Parametrierung des Gerätes führen Sie dann anhand dieser Geräte-Betriebsanlei- tung durch. Das gesamte Setup-Menü, also alle in dieser Betriebsanleitung aufgeführten Para- meter finden Sie ebenfalls in FieldCare Device Setup vor. Hinweis! Grundsätzlich ist ein Überschreiben von Parametern durch die PC Software FieldCare und den entsprechenden Geräte DTM auch bei aktivem Zugriffsschutz möglich.

  • Seite 17: Symbole

    RIA45 Bedienung und Inbetriebnahme Im Fehlerfall schaltet das Gerät automatisch zwischen der Anzeige des Fehlers und dem Kanal um, siehe Kapitel 6.5.3 und Kapitel "Störungsbehebung" in der Betriebsanleitung auf CD-ROM. Symbole 5.3.1 Displaysymbole Gerät ist verriegelt / Bediensperre; das Gerätesetup ist für Veränderungen an Parametern gesperrt; die Anzeige kann verändert werden.

  • Seite 18: Bedienmatrix Auf Einen Blick

    Bedienung und Inbetriebnahme RIA45 Bedienmatrix auf einen Blick Im Folgenden sind alle Menüs einschließlich der Bedienfunktionen aufgelistet. Menü Display Beschreibung AI1 Reset minmax* Zurücksetzen der Min/Max-Werte für Analog in 1 AI2 Reset minmax* Zurücksetzen der Min/Max-Werte für Analog in 2 CV1 Reset minmax* Zurücksetzen der Min/Max-Werte für Calc value 1...
  • Seite 19 RIA45 Bedienung und Inbetriebnahme Menü Setup Beschreibung CV Bar 100%* Obergrenze Bargraph für berechneten Wert Linearization* Linearisierung für berechneten Wert No lin points Anzahl Stützstellen X-value X-Werte für Stützstellen Y-value Y-Werte für Stützstellen Analog in 1 Analogeingang 1 Signal type...
  • Seite 20 Bedienung und Inbetriebnahme RIA45 Menü Setup Beschreibung Calc value 1 Berechneter Wert 1 Calculation Art der Berechnung Bezeichnung für berechneten Wert Unit Einheit für berechneten Wert Bar 0% Untergrenze Bargraph für berechneten Wert Bar 100% Obergrenze Bargraph für berechneten Wert Factor Faktor für berechneten Wert...
  • Seite 21 RIA45 Bedienung und Inbetriebnahme Menü Setup Beschreibung Back Zurück zum Hauptmenü *) Wird nur angezeigt, wenn "Application" = "Diff pressure" eingestellt ist. Menü Diagnostics Beschreibung Current diagn Aktuelle Diagnosemeldung Last diagn Letzte Diagnosemeldung Operating time Betriebszeit des Gerätes Diagnost logbook...

  • Seite 22: Gerätekonfiguration

    Bedienung und Inbetriebnahme RIA45 Menü Expert Beschreibung Input Eingänge Zusätzlich zu den Parametern aus dem Menü Setup sind folgende Parameter verfügbar: Analog in 1 / 2 Analogeingang 1 / 2 Bar 0% Untergrenze Bargraph für Analogeingang Bar 100% Obergrenze Bargraph für Analogeingang Decimal places Dezimalstellen für Analogeingang...
  • Seite 23 RIA45 Table of contents Table of contents 1 Safety instructions ..........24 1.1 Designated use .

  • Seite 24: Safety Instructions

    Safety instructions RIA45 Safety instructions Safe operation of the device is only guaranteed if these Operating Instructions have been read and the safety instructions they contain have been observed. Designated use The device evaluates analog process variables and shows them on its multicolored display. Using the unit's outputs and limit relays, processes can be monitored and controlled.

  • Seite 25: Notes On Safety Conventions And Icons

    RIA45 Safety instructions Notes on safety conventions and icons The safety instructions in these Operating Instructions are indicated by the following safety icons and symbols: " Caution! This symbol indicates an action or procedure which, if not performed correctly, can result in the incorrect operation or destruction of the device.

  • Seite 26: Identification

    Identification RIA45 Identification Device designation 2.1.1 Nameplate Compare the nameplate on the device with the following diagram: a0010405 Nameplate of the device (sample): A - Non-Ex version, B - Ex version Order code, serial number and ID number of the device...

  • Seite 27: Certificates And Approvals

    RIA45 Installation Certificates and approvals CE mark, Declaration of Conformity The device is designed to meet state-of-the-art safety requirements, has been tested and left the factory in a condition in which it is safe to operate. The device meets the relevant standards and directives as per IEC 61 010-1 "Safety requirements for electrical equipment for measurement,...

  • Seite 28: Installation Conditions

    Installation RIA45 Installation conditions The device is designed to be used in a panel. The orientation is determined by the readability of the display. Connections and outputs are fitted on the rear of the device. The wires are connected by means of number-coded terminals.

  • Seite 29: Installation Procedure

    RIA45 Installation Installation procedure The panel cutout required measures 92x45 mm (3.62x1.77 inches). a0010404 Fig. 1: Installation in the panel Screw the threaded rods (pos. 1) into the positions provided on the mounting frame (pos. 2). Four opposing screw positions (pos. 3/4) are available for this purpose.

  • Seite 30: Wiring

    Wiring RIA45 Wiring Warning! Make sure that no voltage is supplied when wiring the device. " Caution! • The protective ground connection must be established before any other connection is made. A source of danger could arise if the protective ground connection is disconnected.
  • Seite 31 RIA45 Wiring a0010228 Fig. 2: Rear view and terminal assignment of the device (second channel for analog input and output as well as relais are optional) Endress+Hauser...
  • Seite 32 Wiring RIA45 Overview of possible connection options at the device Terminal assignment of analog inputs, channel 1 and 2 (optional) a0010406 Connection of the loop power supply 2-wire 4-wire a0010407 a0010408 Connection of the analog input RTD/Resistance 2-wire RTD/Resistance 3-wire...
  • Seite 33 RIA45 Wiring Connection of the relays (optional) Relay 1 Relay 2 a0010413 a0010412 Connection of the analog output Analog output 1 Analog output 2 (optional) a0010416 a0010414 Connection of the digital output Digital output / Open Collector a0010415 Connection of the power supply...

  • Seite 34: Post-Connection Check

    Wiring RIA45 Post-connection check Device condition and specifications Notes Are the device or cables damaged? Visual inspection Electrical connection Notes Does the supply voltage match the specifications on the nameplate? 24 to 230 V AC/DC (-20 % / +10 %)

  • Seite 35: Operating Elements And Display

    Firstly, install the device driver "CDI DTMlibrary" in FieldCare. It can be found under "Endress+Hauser Device DTMs É Service / Specific É CDI" in FieldCare. Then the DTM catalog must be updated. Add the new installed DTMs to the DTM catalog.
  • Seite 36 Operating elements and display RIA45 Installing the Windows driver for the TXU10/FXA291 To install the Windows driver Administrator rights are required. Proceed as follows: Connect the device to the PC using the TXU10/FXA291 interface adapter. A new device is detected and the Windows installation assistent opens.

  • Seite 37: Display And Device Status Indicator/Led

    RIA45 Operating elements and display Display and device status indicator/LED The device provides an illuminated LC display which is split into two sections. The segment section displays the value of the channel and additional information and alarms. In the dot matrix section, additional channel information, such as the TAG, unit or bar graph, is displayed in the display mode.

  • Seite 38: Icons

    Operating elements and display RIA45 Icons 5.3.1 Display icons Device is locked/operating lock; the device setup is locked against changes to parameters, the display can be modified. Channel one (Analog in 1) Channel two (Analog in 2) First calculated value (Calc value 1)

  • Seite 39: Quick Guide To The Operating Matrix

    RIA45 Operating elements and display Quick guide to the operating matrix The following tables show all menus and the operating functions. Display menu Description AI1 Reset minmax* Reset the min/max values for Analog in 1 AI2 Reset minmax* Reset the min/max values for Analog in 2...
  • Seite 40 Operating elements and display RIA45 Setup menu Description Linearization* Linearization of calculated value No lin points Number of linearization points X-value X-values for linearization points Y-value Y-values for linearization points Analog in 1 Analog input 1 Signal type Signal type...
  • Seite 41 RIA45 Operating elements and display Setup menu Description Calc value 2 Calculated value 2 See Calc value 1 Analog out 1 Analog output 1 Assignment Assignment for analog output Signal type Signal type of analog output Lower range Lower range limit of analog output...
  • Seite 42 Operating elements and display RIA45 Expert menu Description Direct access Direct access to an operting function System System settings Access code Protection of operating menu by means of access code Overfill protect Overfill protection Reset Device reset Save user setup...

  • Seite 43: Device Configuration

    RIA45 Operating elements and display Device configuration Detailed information on the device configuration can be found in the operating instructions on the CD-ROM. Endress+Hauser...
  • Seite 44 www.endress.com/worldwide KA00271R/09/a2/14.12 71200770...
