Endress+Hauser RMC621 Betriebsanleitung Seite 51

RMC621
Endress+Hauser
Funktion (Menüposi- Parametereinstellung
tion)
Signalart aktiv
passiv
Relais
bitte wählen
Klemme B-131, B-133, C-131, C-
133, D-131, D-133, E-
131, E-133
B-135, B-137, C-135, C-
137, D-135, D-137
A-52, B-142, B-152,
C-142, C-152, D-142, D-
152
Keine
Signalquelle Wärmesu. 1, Wärmesu.
2, D.fl.summe 1,
D.fl.summe 2, etc.
bitte wählen
Impuls
Typ negativ
positiv
Beschreibung
Zuordnung des Impulsausganges.
aktiv: Es werden aktive Spannungsimpulse ausgegeben.
Die Speisung erfolgt vom Gerät aus.
passiv: In dieser Betriebsart stehen passive Open Collec-
tors zur Verfügung. Die Speisung muss extern erfolgen.
Relais: Die Impulse werden auf einem Relais ausgegeben.
(Die Frequenz beträgt max. 5Hz)
"passiv" nur bei Verwendung von Erweiterungskarten aus-
wählbar.
Bestimmt die Klemme, an der Impulse ausgegeben werden
sollen.
Einstellung, welche Größe am Impulsausgang ausgegeben
werden soll.

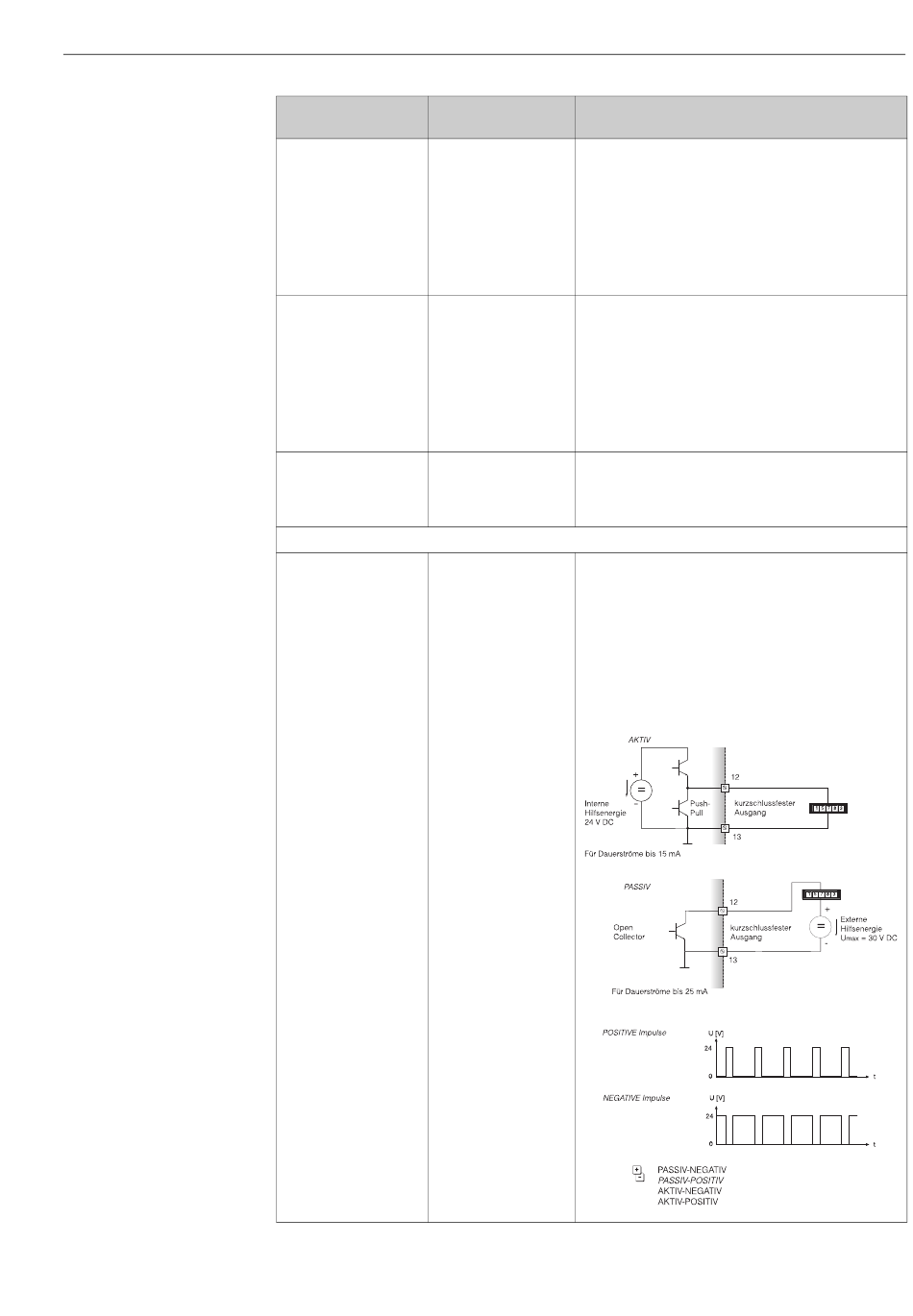

Ermöglicht die Ausgabe der Impulse in positiver oder
negativer Richtung (z. B. für externe elektronische Sum-
menzähler):
• AKTIV: Die geräteinterne Hilfsenergie wird benutzt
(+24 V)
• PASSIV: Externe Hilfsenergie notwendig
• POSITIV: Ruhepegel bei 0 V ("active-high")
• NEGATIV: Ruhepegel bei 24 V ("active-low") bzw.
externe Hilfsenergie
Inbetriebnahme
51
