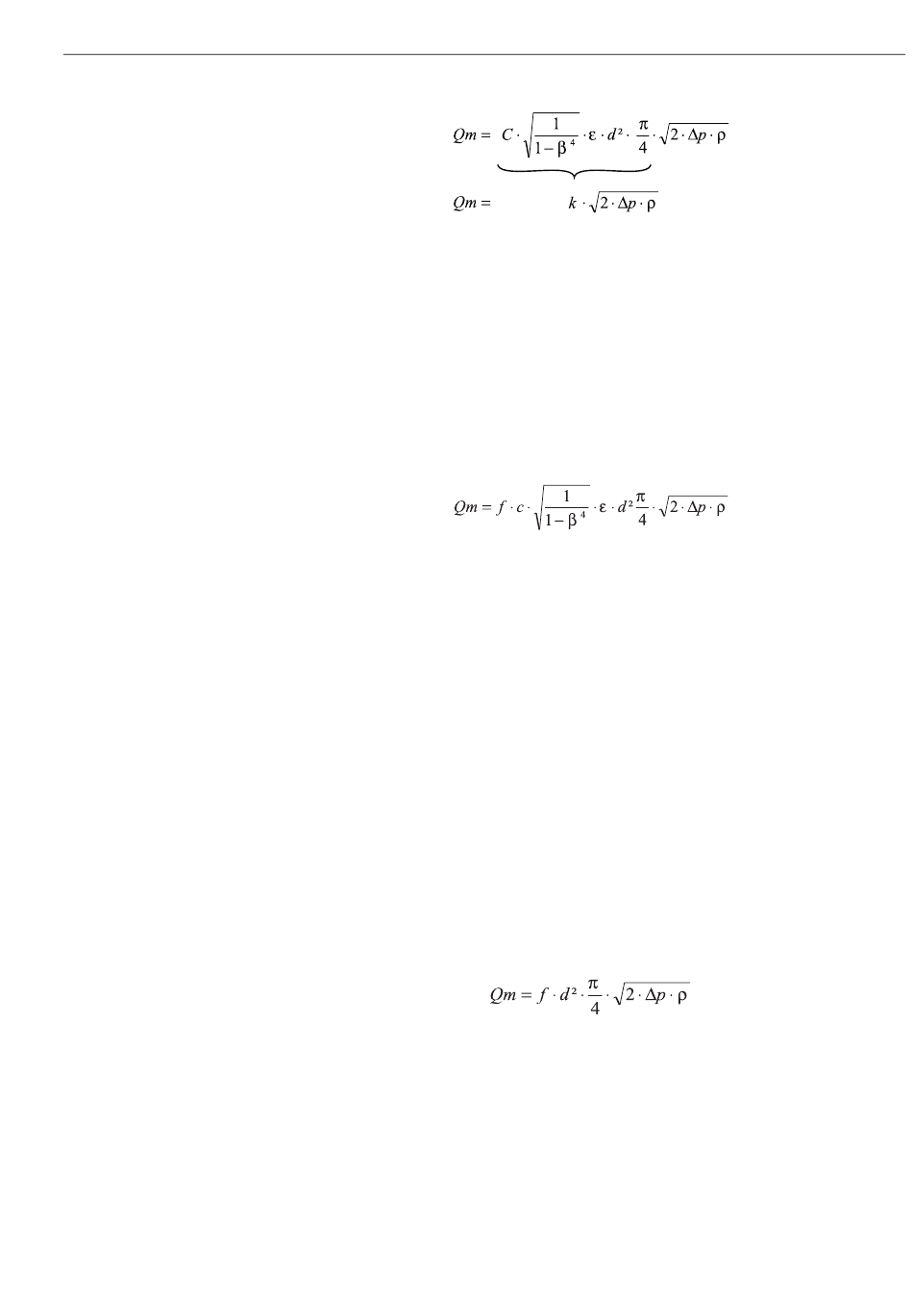

Verbessertes Differenzdruckverfahren:
Im Gegensatz zum traditionellen Verfahren werden die Koeffizienten der Durchflussglei-
chung (Durchflusskoeffizient, Vorgeschwindigkeitsfaktor, Expansionszahl, Dichte, etc.)
gemäß ISO 5167 ständig neu berechnet. Dies hat den Vorteil, dass der Durchfluss auch bei
schwankenden Prozessbedingungen, weit jenseits des Auslegezustands (Temperatur und
Druck im Auslegungspunkt) exakt ermittelt wird und somit eine höhere Genauigkeit bei der
Durchflussmessung gewährleistet ist.
Hierfür benötigt das Gerät lediglich folgende Daten:
• Rohrinnendurchmesser
• Durchmesserverhältnis β (bei Staudrucksonden K-Faktor)
ƒ = Korrekturfaktor (Berichtigung der Messung, z.B. zur Berücksichtigung der Rohrrauhig-
keit)
Temperatureinfluss auf Rohrinnendurchmesser und Durchmesserverhältnis β
Beachten Sie bitte: Die Rohrdaten sind oft auf Fertigungstemperatur (ca. 20 °C) oder Prozes-
stemperatur bezogen. Die Umrechnung der Daten auf Betriebstemperatur erfolgt automa-
tisch. Hierfür muss lediglich der Ausdehnungskoeffizient des Rohrmaterials eingegeben
werden.
(Differenzdruck1 → Korrektur: ja → Ausdehnungskoeffizient: ...)
Bei geringen Abweichungen (± 50 °C) von der Kalibrierungstemperatur kann auf die Tem-
peraturkompensation verzichtet werden.
Staudrucksonden
Bei Verwendung von Staudrucksonden ist anstelle des Durchmesserverhältnisses die Ein-
gabe eines Korrekturfaktors erforderlich. Dieser Faktor (Widerstandandsbeiwert) wird vom
Hersteller der Sonde angegeben (K-Faktor).
Die Eingabe dieses Korrekturfaktors ist zwingend erforderlich! (siehe nachfolgendes Bei-
spiel).
Der Durchfluss errechnet sich wie folgt:
ƒ = Korrekturfaktor (k-Faktor oder Wert aus Korrekturtabelle)
d = Rohrinnendurchmesser
ΔP = Differenzdruck
ρ = Dichte im Betriebszustand
Beispiel:
Durchflussmessung in einer Dampfleitung mit einer Staudrucksonde
• Rohrinnendurchmesser: 350 mm
• k-Faktor (Korrekturfaktor für den Widerstandsbeiwert der Sonde): 0,634
• Arbeitsbereich ΔP: 0 - 51, 0 mbar (Q: 0-15000 m
3
/h)
