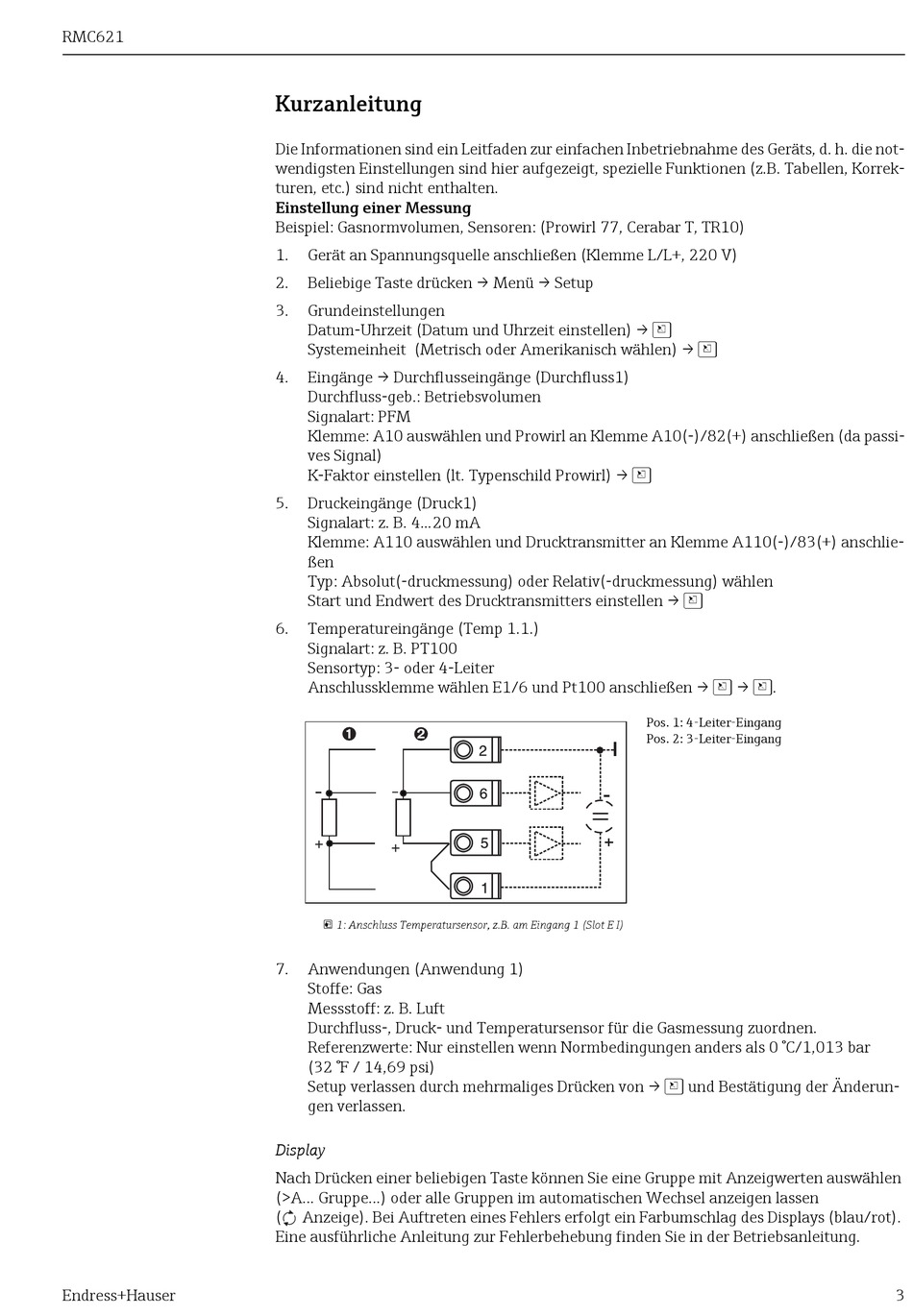

Kurzanleitung
Die Informationen sind ein Leitfaden zur einfachen Inbetriebnahme des Geräts, d. h. die not-
wendigsten Einstellungen sind hier aufgezeigt, spezielle Funktionen (z.B. Tabellen, Korrek-
turen, etc.) sind nicht enthalten.
Einstellung einer Messung
Beispiel: Gasnormvolumen, Sensoren: (Prowirl 77, Cerabar T, TR10)
1. Gerät an Spannungsquelle anschließen (Klemme L/L+, 220 V)
2. Beliebige Taste drücken → Menü → Setup
3. Grundeinstellungen
Datum-Uhrzeit (Datum und Uhrzeit einstellen) →
Systemeinheit (Metrisch oder Amerikanisch wählen) →
4. Eingänge → Durchflusseingänge (Durchfluss1)
Durchfluss-geb.: Betriebsvolumen
Signalart: PFM
Klemme: A10 auswählen und Prowirl an Klemme A10(-)/82(+) anschließen (da passi-
ves Signal)
K-Faktor einstellen (lt. Typenschild Prowirl) →
5. Druckeingänge (Druck1)
Signalart: z. B. 4...20 mA
Klemme: A110 auswählen und Drucktransmitter an Klemme A110(-)/83(+) anschlie-
ßen
Typ: Absolut(-druckmessung) oder Relativ(-druckmessung) wählen
Start und Endwert des Drucktransmitters einstellen →
6. Temperatureingänge (Temp 1.1.)
Signalart: z. B. PT100
Sensortyp: 3- oder 4-Leiter
Anschlussklemme wählen E1/6 und Pt100 anschließen →
 1: Anschluss Temperatursensor, z.B. am Eingang 1 (Slot E I)
7. Anwendungen (Anwendung 1)
Stoffe: Gas
Messstoff: z. B. Luft
Durchfluss-, Druck- und Temperatursensor für die Gasmessung zuordnen.
Referenzwerte: Nur einstellen wenn Normbedingungen anders als 0 °C/1,013 bar
(32 °F / 14,69 psi)
Setup verlassen durch mehrmaliges Drücken von →
gen verlassen.
Display
Nach Drücken einer beliebigen Taste können Sie eine Gruppe mit Anzeigwerten auswählen
(>A... Gruppe...) oder alle Gruppen im automatischen Wechsel anzeigen lassen
( Anzeige). Bei Auftreten eines Fehlers erfolgt ein Farbumschlag des Displays (blau/rot).
Eine ausführliche Anleitung zur Fehlerbehebung finden Sie in der Betriebsanleitung.
Z
Z
Z
Z
Z Z
→ .
Pos. 1: 4-Leiter-Eingang
Pos. 2: 3-Leiter-Eingang
Z
und Bestätigung der Änderun-
