RMC621

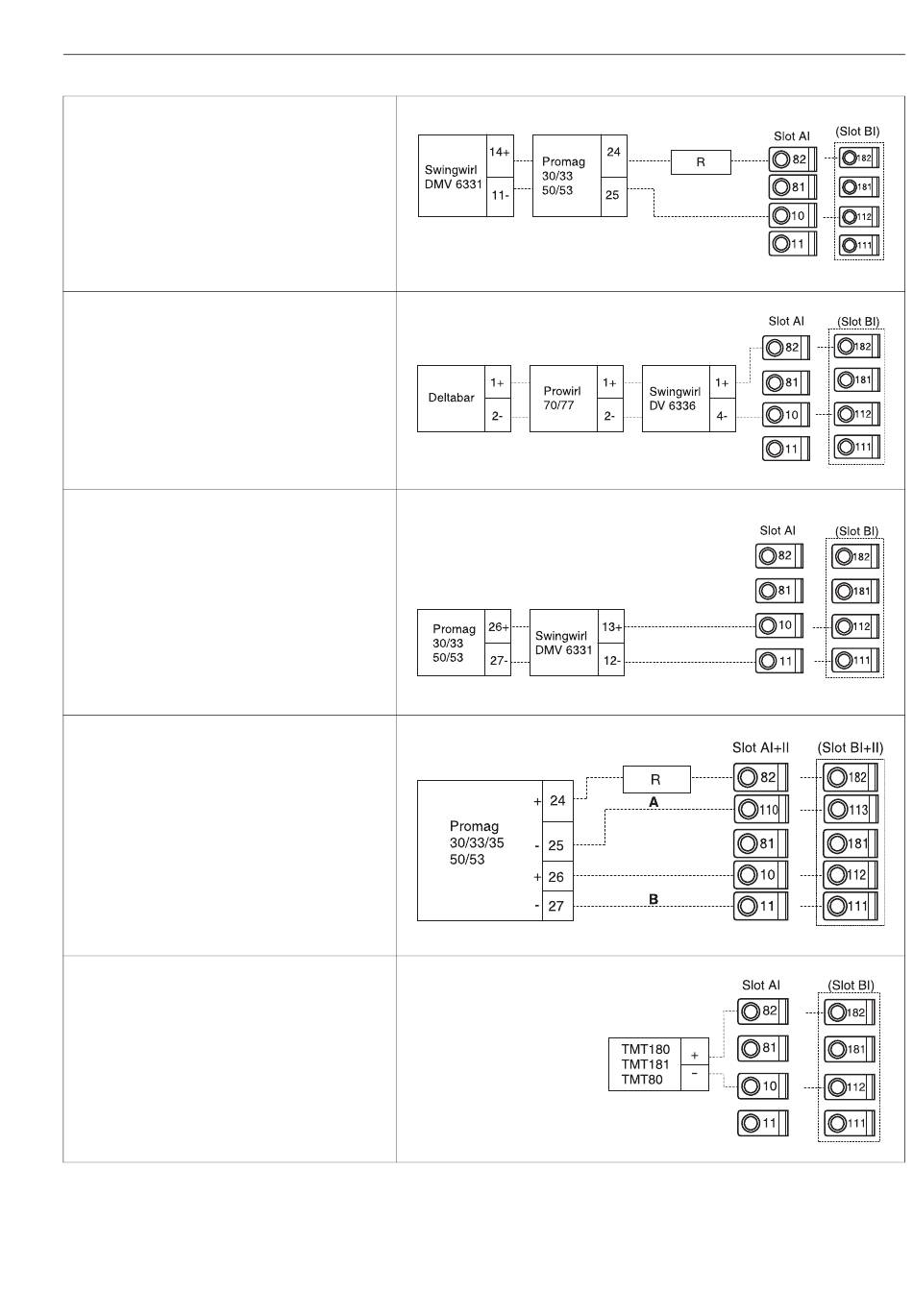

Durchflusssensor mit Open-Collector-Ausgang
Wählen Sie einen entsprechenden Vorwiderstand R, so
dass I
= 20 mA nicht überschritten wird.
max.
Durchflusssensor mit passivem Stromausgang
(4...20 mA)
Durchflusssensor mit aktivem Stromausgang (0/
4...20 mA)
Durchflusssensor mit aktivem Stromausgang und
Statusausgang (Relais) zur birektionalen Durchfluss-
messung
Wählen Sie einen entsprechenden Vorwiderstand R, so
dass I
= 20 mA nicht überschritten wird.
max.
• Pos. A: Richtungssignal
• Pos. B: Durchfluss
Bei Verwendung eines Richtungssignals Vorwiderstand
R so wählen, dass der Stromausgang I zwischen 12 und
20 mA liegt (z. B. bei R = 1.500 Ω fließen 16 mA)
Temperatursensor mit Temperaturkopftransmitter
(4 bis 20 mA)
Endress+Hauser
Verdrahtung
17
