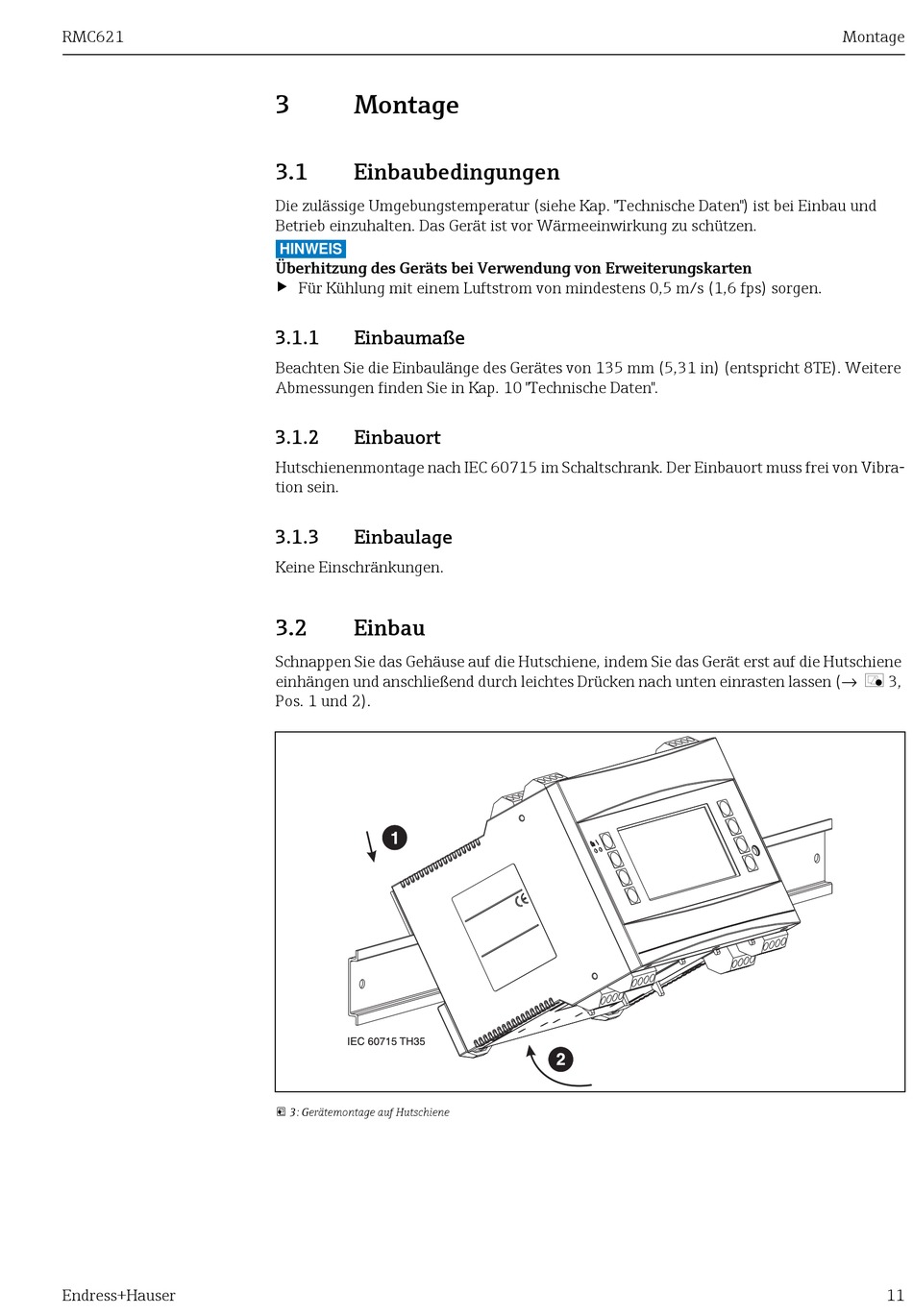

3

Montage

3.1

Einbaubedingungen

Die zulässige Umgebungstemperatur (siehe Kap. "Technische Daten") ist bei Einbau und
Betrieb einzuhalten. Das Gerät ist vor Wärmeeinwirkung zu schützen.
HINWEIS
Überhitzung des Geräts bei Verwendung von Erweiterungskarten
‣
Für Kühlung mit einem Luftstrom von mindestens 0,5 m/s (1,6 fps) sorgen.
3.1.1 Einbaumaße
Beachten Sie die Einbaulänge des Gerätes von 135 mm (5,31 in) (entspricht 8TE). Weitere
Abmessungen finden Sie in Kap. 10 "Technische Daten".
3.1.2 Einbauort
Hutschienenmontage nach IEC 60715 im Schaltschrank. Der Einbauort muss frei von Vibra-
tion sein.
3.1.3 Einbaulage
Keine Einschränkungen.
3.2

Einbau

Schnappen Sie das Gehäuse auf die Hutschiene, indem Sie das Gerät erst auf die Hutschiene
einhängen und anschließend durch leichtes Drücken nach unten einrasten lassen (→ å 3,
Pos. 1 und 2).
 3: Gerätemontage auf Hutschiene
