Setup → Anzeige

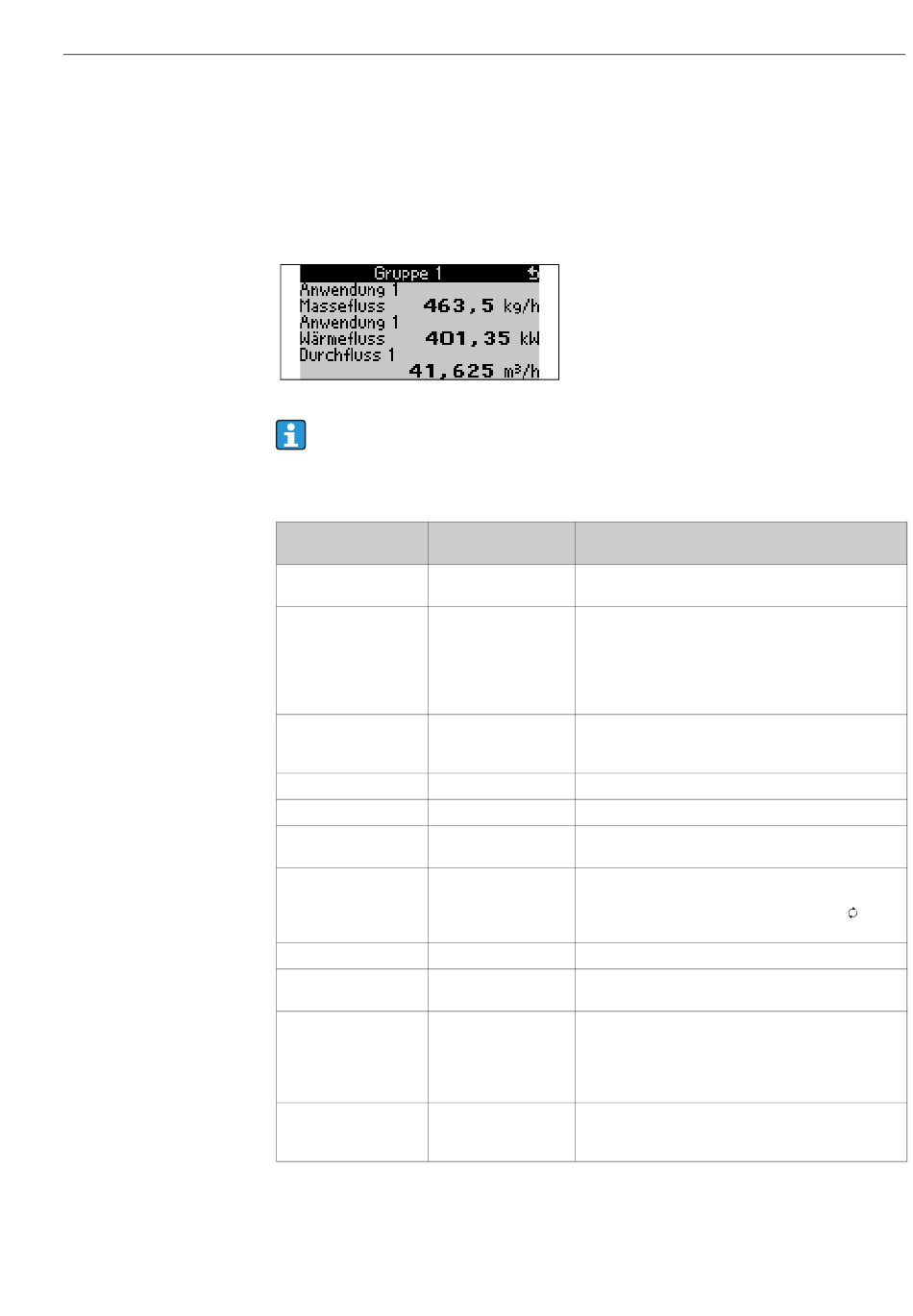

Die Anzeige des Gerätes ist frei konfigurierbar. Bis zu sechs Gruppen, mit jeweils 1 bis 8 frei
definierbaren Prozesswerten können einzeln oder im automatischen Wechsel angezeigt
werden. Für jede Anwendung werden automatisch die wichtigsten Werte in zwei Fenstern
(Gruppen) im Display dargestellt, dies gilt nicht, wenn die Anzeigegruppen bereits definiert
sind. Die Darstellungsgröße der Prozesswerte ist abhängig von der Anzahl an Werten in
einer Gruppe.
Im Setup "Anzeige" wird die Anzeigefunktionalität konfiguriert. Im "Navigator"
wählen Sie dann aus, welche Gruppe(n) mit Prozesswerten im Display dargestellt
wird (werden).
Funktion (Menüposi- Parametereinstellung
tion)
Gruppe 1 bis 6
Bezeichnung
Anzeigemaske 1 Wert bis 8 Werte
bitte wählen
Werttyp Eingänge, Prozesswerte,
Zähler, Gesamtzähler,
Sonstiges
Wert 1 bis 8 bitte wählen
Alternierende Anzeige
Umschaltzeit 0...99
0
Gruppe X Ja
Nein
Darstellung
OIML-Darstellung Ja
Nein
Anz. Summen Zählermodus
Exponentiell
Kontrast 2...63
46
Bei Darstellung von ein bis drei Werten in einer Gruppe
werden alle Werte mit Name der Anwendung und
Bezeichnung (z.B. Wärmesumme) und zugehöriger
physikalischer Einheit dargestellt.
Ab vier Werten werden nur noch die Werte und die phy-
sikalische Einheit angezeigt.
Beschreibung
Zur besseren Übersicht kann den Gruppen ein Name gege-
ben werden, z. B. 'Übersicht Zulauf' (max. 12 Zeichen).
Stellen Sie hier die Anzahl an Prozesswerten ein, die in
einem Fenster (als Gruppe) nebeneinander im Display
dargestellt werden sollen. Die Größe der Darstellung ist
abhängig von der Anzahl an gewählten Werten. Je mehr
Werte in einer Gruppe, umso kleiner deren Darstellung im
Display.
Die Anzeigewerte sind aus 4 Rubriken (Typen) auswähl-
bar.
Auswahl, welche Prozesswerte angezeigt werden sollen.
Abwechselnde Anzeige einzelner Gruppen im Display.
Sekunden bis zur Einblendung der nächsten Gruppe.
Auswahl der Gruppen, die alternierend (im Wechsel) dar-
gestellt werden sollen.
Die alternierende Anzeige wird im "Navigator" / "
Anzeige" aktiviert (siehe 6.3.1).
Auswahl, ob die Zählerstände nach OIML-Standard ange-
zeigt werden sollen.
Darstellung der Summen
Zählermodus: Summen werden mit max. 10 Stellen bis zu
Überlauf angezeigt.
Exponentiell: Bei großen Werten wird auf Exponential-
Darstellung umgeschaltet.
Einstellung des Displaykontrastes. Diese Einstellung wird
sofort wirksam. Die Speicherung des Kontrastwertes
erfolgt erst nach Verlassen des Setups.
