Systemarchitektur
Funktion
Externe 24 V DC
Hydronix-
Sensor
MIL-SPEC-
Steckverbinder
Serielle RS232-
Verbindung
Wassertank,
hoher Füllstand
Wasserzähler-
Messwert
Externe
Eingänge
Steuersignal für
Wassertank-
befüllung
Beschäftigt-
oder
Zusatzstoff-
Steuersignal
Ausgänge zur
Statusanzeige
Wasserventil-
steuerung
Kennzeichnet ein abgeschirmtes
Kabel mit am Hydro-Control
angeschlossener Abschirmung

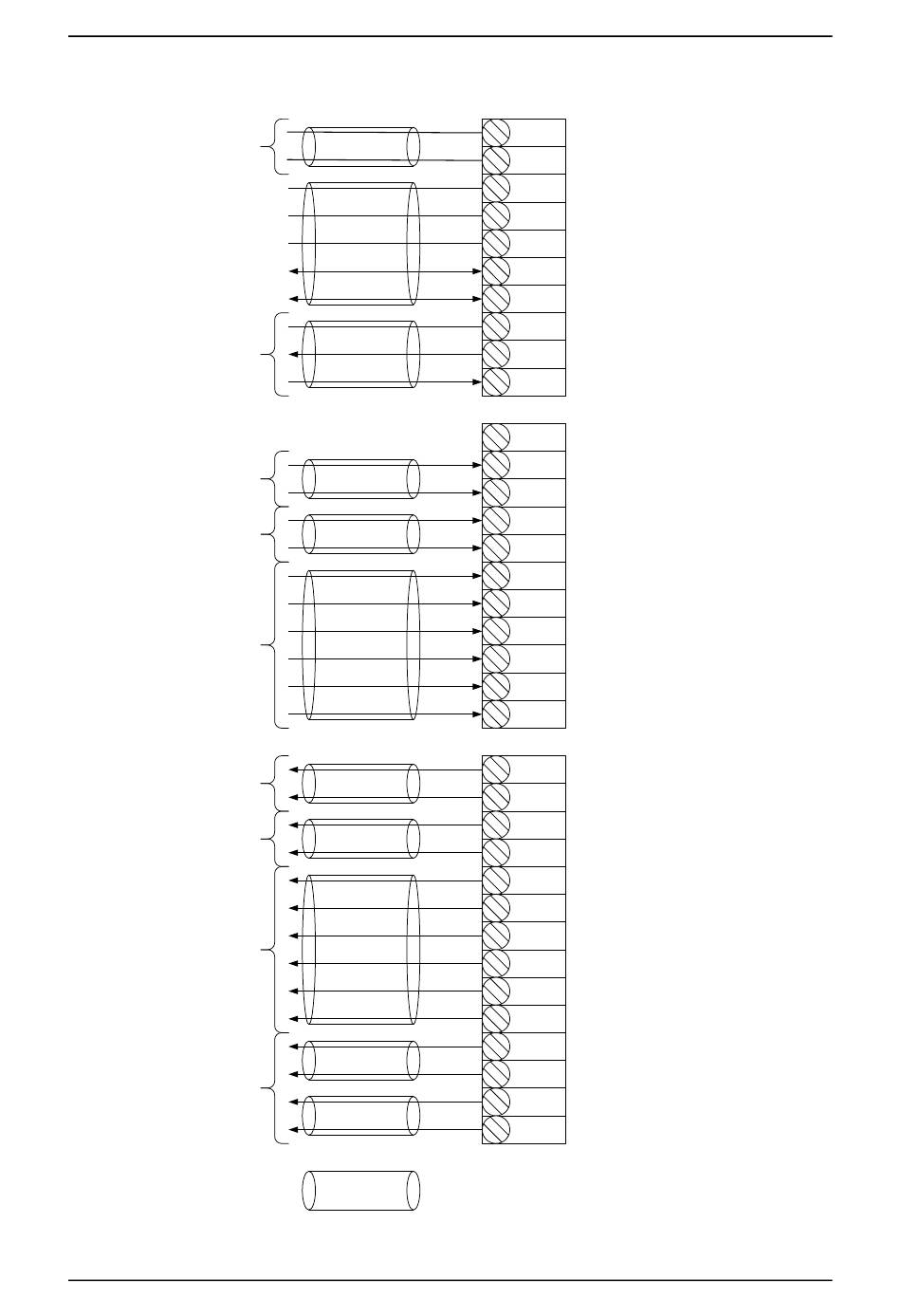

Abbildung 72: Systemanschlüsse
Hydro-Control (HC07) Bedienungsanleitung HD1074de Version 1.1.0
Hydro-Control
35
Spannungsversorgung 24 V
34
Spannungsversorgung 0 V
33
Sensorversorgung 24 V
32
Sensorversorgung 0 V
31
RS485 A
30
RS485 B
29
Nicht belegt
28
RS232 GND
27
RS232 Rx
26
RS232 Tx
25
Nicht belegt
24
-
Wassertank voll
23
+
22
-
Wasserzähler
21
+
20
-
Pause/Reset
19
+
18
-
Start/Fortsetzen
17
+
16
-
Zement ein
15
+
14
-
Wassertankbefüllung
13
+
12
-
Zusatzstoffe
11
+
10
-
Alarm
9
+
8
-
Mischen
7
+
abgeschlossen
6
-
Vorbefeuchten
5
+
abgeschlossen
4
-
Feinventil
3
+
2
-
Grobventil
1
+
Kapitel 6
81
