Kapitel 3
Typische (neue) Installation
2.1
Installation des Hydro-Control in einem Gehäuse ohne vorhandenen Ausschnitt:
•
Schneiden Sie eine Öffnung mit der richtigen Größe in das Bedienfeld. Eine Schablone
finden Sie in Abbildung 5.
Entfernen Sie den Befestigungsbügel von der Geräterückseite, indem Sie das Gerät nach
•
oben schieben und dann aushaken.
Setzen Sie den Hydro-Control in die vorbereitete Öffnung ein.
•
Bringen Sie die Befestigungsbügel wieder am Gerät an, und ziehen Sie die Schrauben
•
gleichmäßig fest, um den Frontrahmen des Geräts zum Bedienfeld zu ziehen.

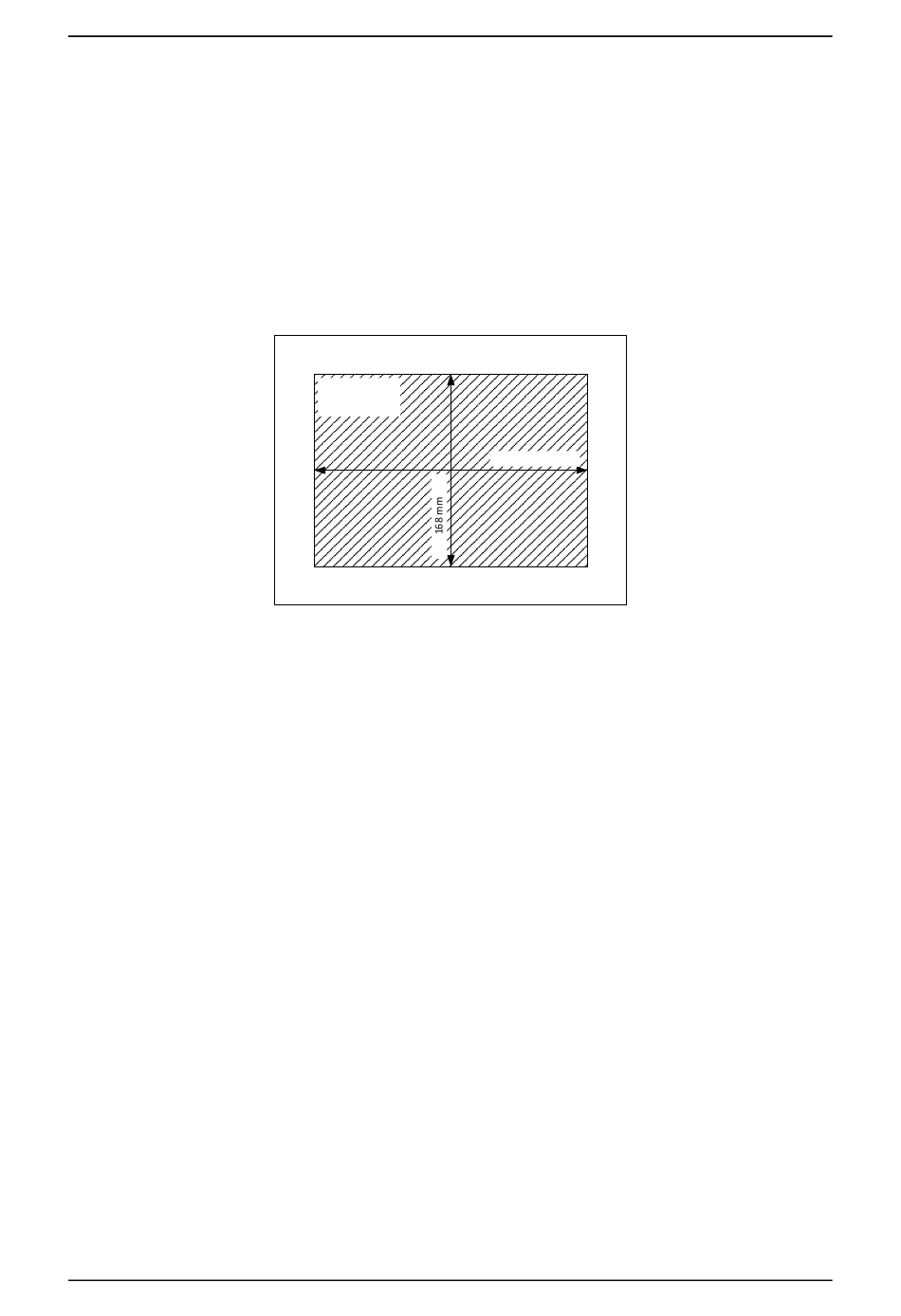

Abbildung 5: Ausschnitt im Bedienfeld für den Hydro-Control
Einbau des Hydro-Control (HC07) in ein HC06-Gehäuse
2.2
Einbau des Hydro-Control in ein Gehäuse, in dem sich zuvor ein Hydro-Control VI (HC06)
befunden hat:
Ändern Sie den Ausschnitt im Bedienfeld in die korrekte Größe. Verwenden Sie hierzu die
•
Adapterplatte Hydro-Control (HC06) nach (HC07) (Artikelnr. 7050) als Schablone. Achten
Sie hierbei darauf, dass die Unterkante des neuen Ausschnitts (HC07) die gleiche Position
wie der bestehende Ausschnitt (HC06) hat und mittig angeordnet ist.
Bohren Sie mit der Adapterplatte (Artikelnr. 7050) als Schablone die Befestigungslöcher in
•
das (HC06)-Gehäuse und bringen Sie die Adapterplatte mit entsprechenden M4-
Befestigungsmitteln am Gehäuse an.
Schließen Sie die Installation des (HC07) nach den Anweisungen in Abschnitt 2.1 ab.
•
18
Hydro-Control (HC07) Bedienungsanleitung HD1074de Version 1.1.0
Instrumententafel
oder Gehäuse
Ausschnitt für
Hydro-Control
Mechanische Installation
265 mm
