Elektrische Installation
7.3.3 Aktivieren eines AC-Geräts über ein DC-E/A-Modul

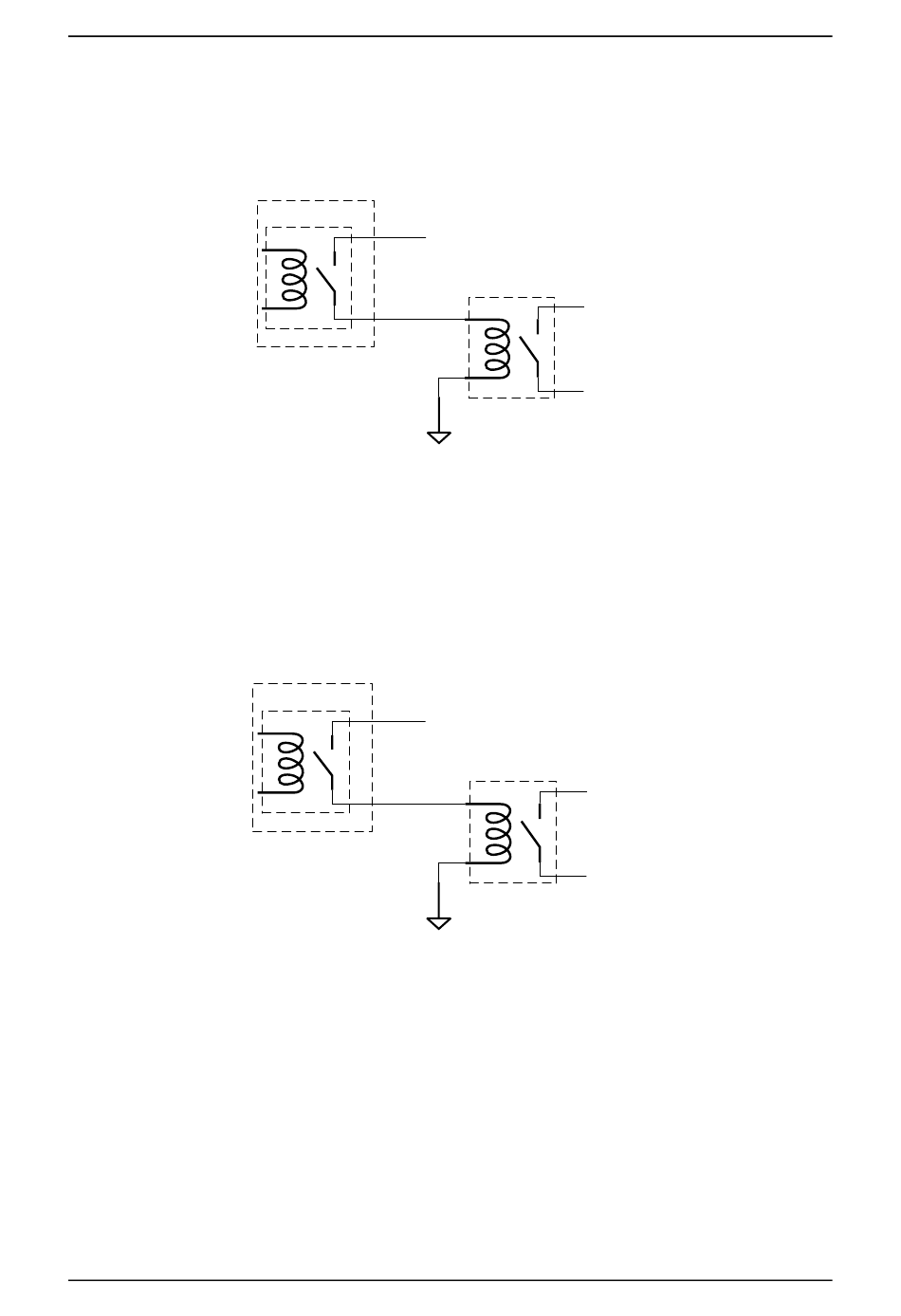

Abbildung 17: Aktivieren eines AC-Geräts über einen Ausgang einer DC-E/A-Karte
7.3.4 Aktivieren eines DC-Geräts über ein AC-E/A-Modul
Abbildung 18: Aktivieren eines DC-Geräts über einen Ausgang einer AC-E/A-Karte
Verkabelung der Analogeingänge
7.4
Bei den analogen Eingängen handelt es sich um Stromschleifeneingänge, an denen ein Signal
von
4-20 mA angelegt werden kann.Dies kann auf der Seite „Analog" des Bildschirms „Hardware"
konfiguriert werden (siehe Bedienungsanleitung). Der Anschluss an einen Analogeingang wird
in Abbildung 19 gezeigt.
Hydro-Control
DC-E/A-Karte
Ausgang
Spannungsversorgung 24 V DC
Hydro-Control
AC-E/A-Karte
Ausgang
Spannungsversorgung 110/240 V AC
entweder
Hydro-Control (HC07) Bedienungsanleitung HD1074de Version 1.1.0
Externes Zubehör
Relais 24 V DC
Potenzialfreier
Ausgang
0 V
Externes Zubehör
Relais 110/240 V AC
Potenzialfreier
Ausgang
(N)
0-20 mA
Kapitel 4
oder
