Kapitel 5
Sensordiagnose – Live-Daten
4.10
Dieser Bildschirm zeigt Informationen zum Sensor. Sie dienen zur einfachen Diagnose, ob der
Sensor korrekt arbeitet.
Sensordiagnose – Hardwaretest
4.11
Die beiden Analogausgänge werden getestet, indem jeder Ausgang zwangsweise auf einen
bekannten Wert gesetzt wird. Dies ist nützlich beim Prüfen der Verbindungen zu externen
Systemen. Um den Test durchzuführen, muss im Feld „Stromschleife" ein Wert zwischen „0"
und „20" eingegeben und die Taste „Start" gedrückt werden. Der aktuelle Wert des
entsprechenden Ausgangs muss mit dem Wert des Eingabefelds verglichen werden, um zu
prüfen, dass beide übereinstimmen.
58
Hydro-Control (HC07) Bedienungsanleitung HD1074de Version 1.1.0

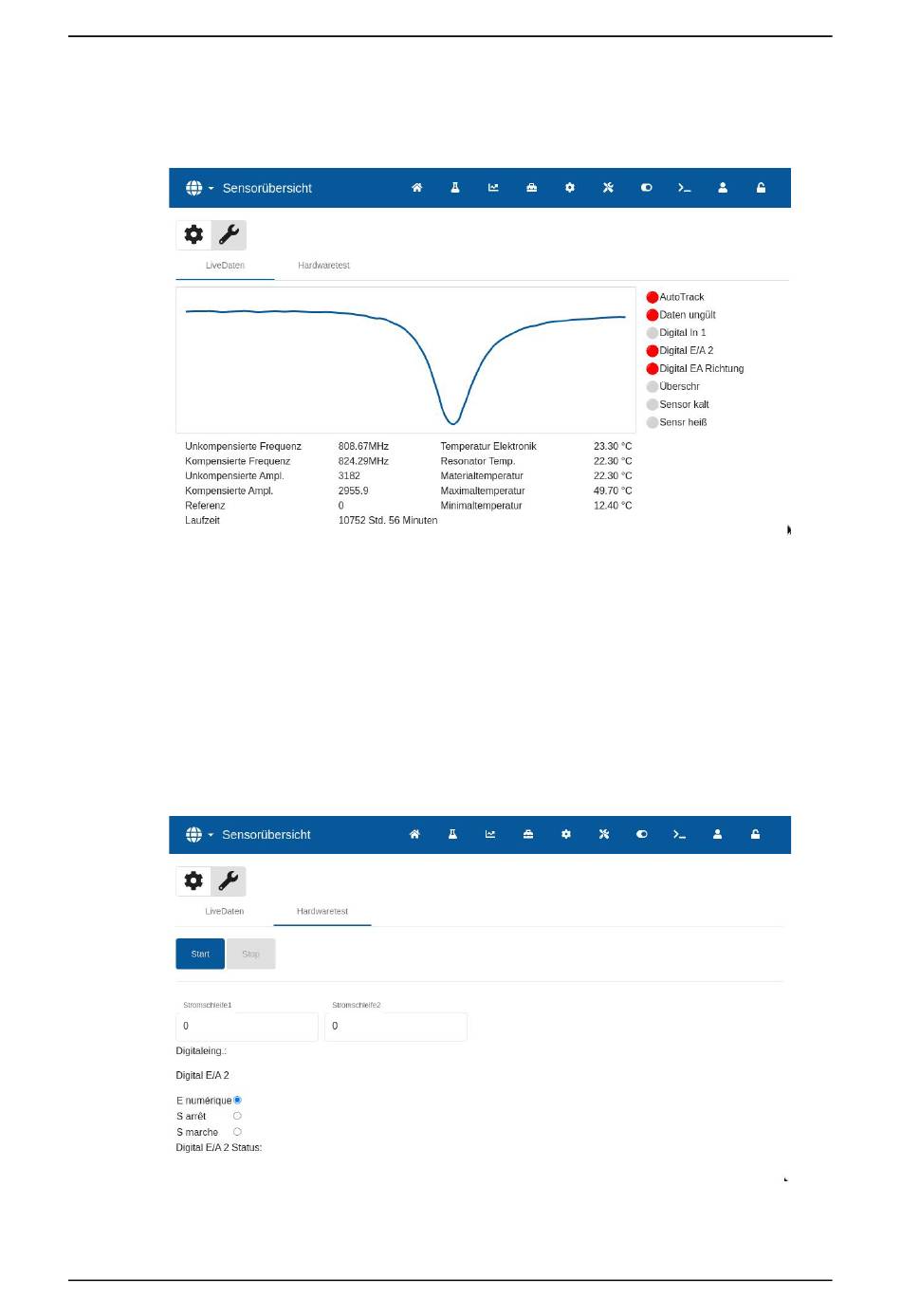

Abbildung 50: Seite „Live-Daten Diagnose"
Abbildung 51: Diagnoseseite „Hardwaretest"
