Elektrische Installation
7 E/A Schaltbilder
Es wird empfohlen, die Feldverdrahtung über eine Notstoppvorrichtung zu schützen, mit der die
von den Ausgangssignalen des Hydro-Control gesteuerten Geräte im Störungsfall getrennt werden
können.
Verkabelung der Digitaleingänge
7.1
Die Eingänge funktionieren ähnlich wie die Spule eines Relais mit Arbeitskontakt.Um einen
Eingang zu aktivieren, legen Sie das korrekte Potenzial an die Anschlussklemmen an.Die
maximal zulässige Arbeitsspannung beträgt 28 V DC bei der DC-E/A-Karte bzw. 240 V AC bei
der AC-E/A-Karte.
24 V DC oder 110/240 V AC / (Phase)
0 V DC oder 110/240 V

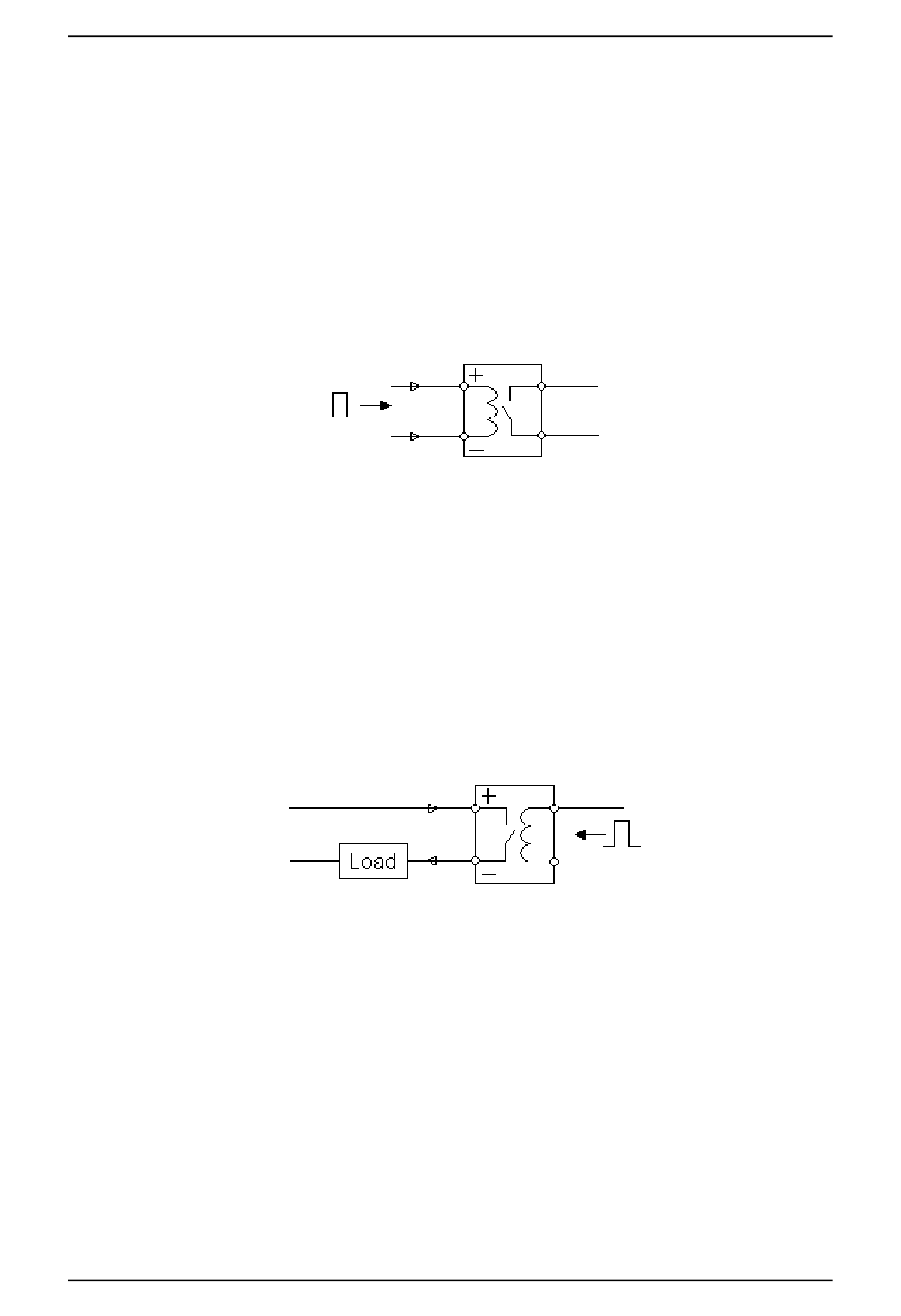

Abbildung 13: Schaltbild zur Verkabelung der Digitaleingänge
Verkabelung der Digitalausgänge
7.2
Die Ausgänge funktionieren ähnlich wie die potenzialfreien Kontakte eines Relais mit
Arbeitskontakten. Der Hydro-Control aktiviert den Ausgang durch Schließen der Kontakte für
die Ausgangsseite. Die maximal zulässigen Werte für Schaltspannung und Ausgangsstrom
betragen 28 V DC/2 A bei der DC-E/A-Karte bzw. 240 V AC/1 A bei der AC-E/A-Karte. Beachten
Sie, dass die AC-Ausgänge einen Mindeststrom von 20 mA haben.
24 V DC oder 110/240 V AC / (Phase)
0 V DC oder 110/240 V AC
Abbildung 14: Schaltplan für einen Digitalausgang
Hydro-Control (HC07) Bedienungsanleitung HD1074de Version 1.1.0
