Elektrische Installation
Spannungssignal
0-10 V

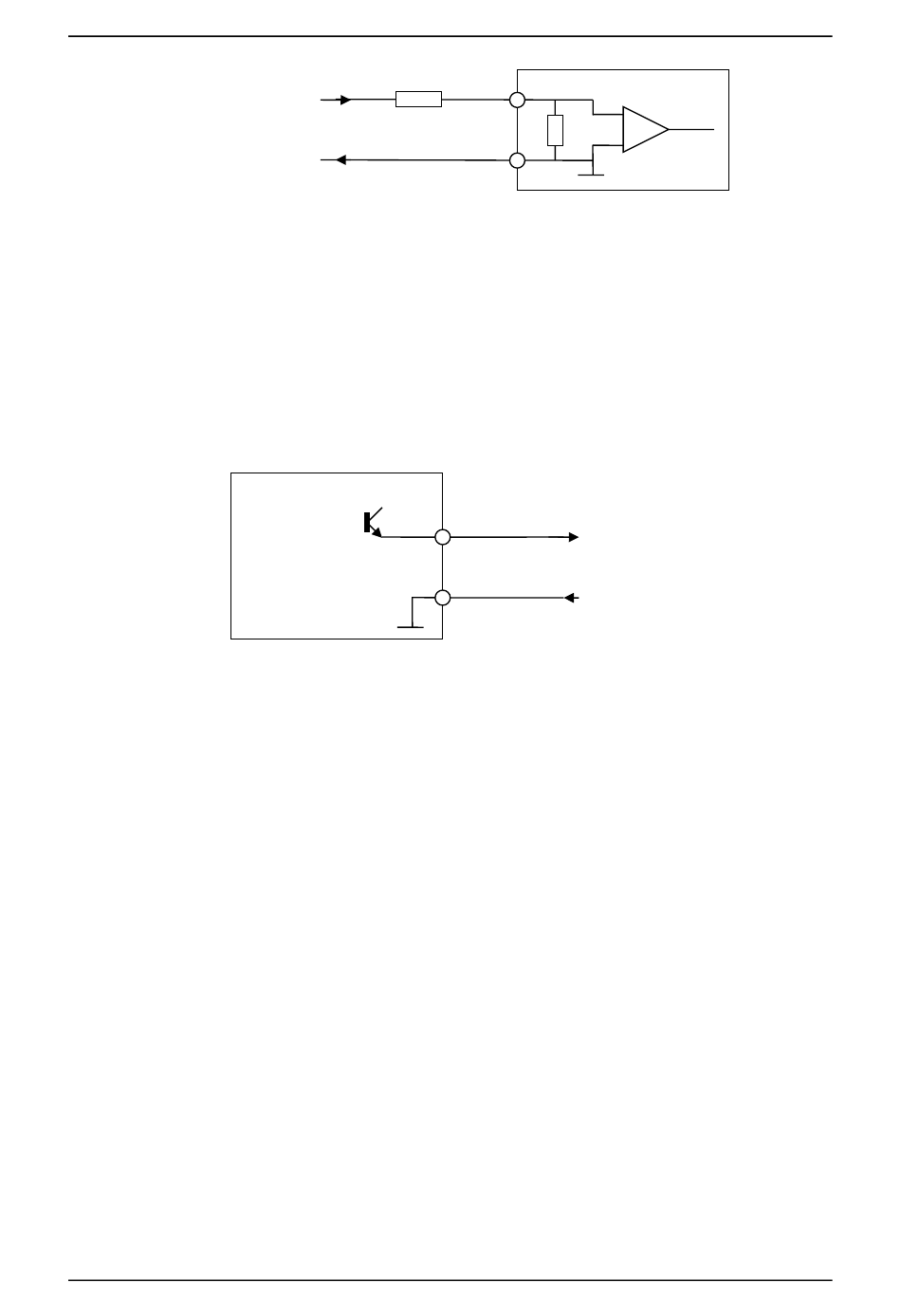

Abbildung 22: Anschließen eines Spannungssignals an den Analogeingang
Abbildung 22 zeigt eine Methode zum Anschließen eines 0-10 V-Signals an den Hydro-Control.
Hierbei wird ein in Reihe geschalteter Widerstand von 375 Ω benötigt.(Der Wert von 375 Ω
kann durch eine Parallelschaltung von zwei Widerständen mit jeweils 750 Ω erreicht werden).
Es wird empfohlen, Widerstände mit einer Toleranz von ±0,1 % zu verwenden.
Verkabelung der Analogausgänge
7.5
Die Analogausgänge des Hydro-Control sind als Konstantstromquellen ausgelegt.
Abbildung 23: Schaltplan für einen analogen Ausgang
Sie sind für eine zukünftige Verwendung reserviert.
Beachten Sie, dass sämtliche Minusverbindungen (-) an den analogen Ein- und
Ausgängen mit einer gemeinsamen analogen Masse verbunden sind.
375 Ω
Hydro-Control
Analog GND
Hydro-Control (HC07) Bedienungsanleitung HD1074de Version 1.1.0
+
-
+
Stromschleifensignal
0–20 mA
4–20 mA
-
Kapitel 4
Hydro-Control
Analog GND
33
