Kapitel 4
Kundenspezifische E/A-Kombinationen
7.3
Dieser Abschnitt zeigt Vorschläge zum Anschluss bei verschiedenen Anforderungen an die Ein-
und Ausgänge.
7.3.1 Anschluss eines DC-Eingangssignals an einer AC-Eingangskarte

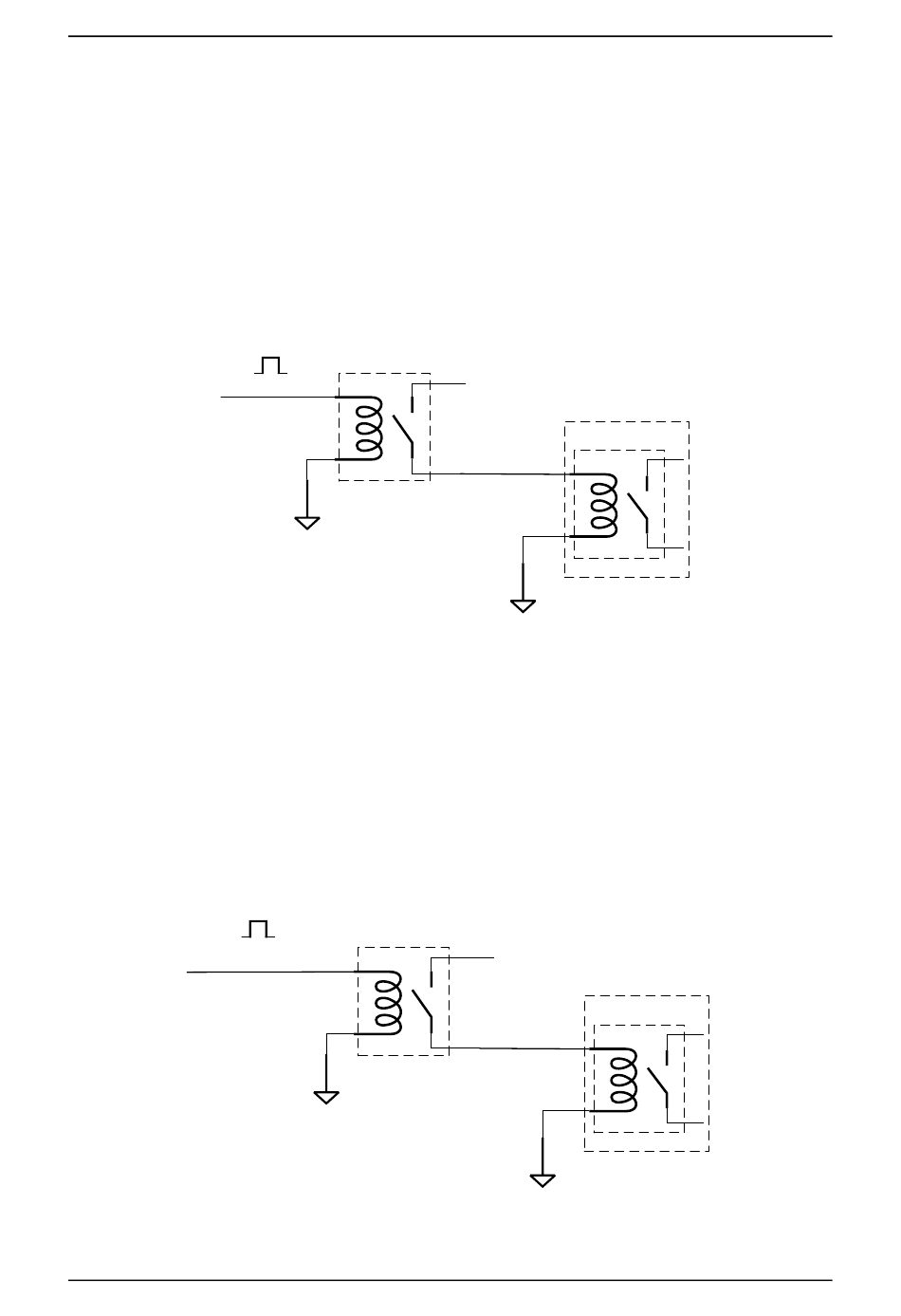

Abbildung 15 zeigt ein Beispiel für den elektrischen Anschluss, wenn ein DC-Eingangssignal
an einem Hydro-Control mit AC-E/A-Karte angeschlossen werden muss.
Eingangssignal 24 V DC

Abbildung 15: Anschluss eines DC-Eingangssignals an einer AC-Eingangskarte

7.3.2 Anschluss eines AC-Eingangssignals an einer DC-Eingangskarte
Abbildung 16 zeigt ein Beispiel für den elektrischen Anschluss, wenn ein AC-
Eingangssignals an einem Hydro-Control mit DC-E/A-Karte angeschlossen werden muss.
110/240 V AC (Phase)
Eingangssignal

Abbildung 16: Anschluss eines AC-Eingangssignals an einer DC-Eingangskarte

30 Hydro-Control (HC07) Bedienungsanleitung HD1074de Version 1.1.0
Externes Zubehör
Relais 24 V DC
Spannungsversorgung 110/240 V AC (Phase)
0 V
Externes Zubehör
Relais 110/240 V AC
(N)
Elektrische Installation
Hydro-Control
AC-E/A-Karte Eingang
(N)
Spannungsversorgung 24 V DC
Hydro-Control
DC E/A-Karte Eingang
0 V
