Kapitel 6

1 Wasserventile

Einführung
1.1
Der Hydro-Control funktioniert zwar auch mit einem einzelnen Wassersteuerungsventil.
Optimale Leistung wird jedoch nur durch Folgendes erreicht:
Ein Grobventil, um den Feuchtegrad schnell in die Nähe des Zielwerts zu bringen
Ein Feinventil, um den Feuchtegrad an das Ziel anzupassen, ohne es zu überschreiten
Es ist wichtig, dass die Ventile die richtige Größe besitzen und die Flussraten
hinsichtlich der Mischerkapazität und -effizienz korrekt angepasst sind.
Üblicherweise erforderlicher Abstand
Details beim Hersteller erfragen.
Auslass zum
Mischer
Wasserzähler sollte unter der
angebracht werden, damit er
immer mit Wasser gefüllt ist

Leitlinien zur Bemessung der Ventile und Durchflussraten

1.2
Die Ventile sollten sich schnell ein- und ausschalten lassen. Die kombinierte Ein/Aus-Zykluszeit
für ein Ventil von 50 mm (2 Zoll) sollte nicht länger als 2 Sekunden sein. Die kombinierte
Ein/Aus-Zykluszeit für ein Ventil von 19 mm (3/4 Zoll) sollte nicht mehr als 1 Sekunde betragen.
Dies ermöglicht eine präzise Wasserzugabe
Die Feinventilflussrate multipliziert mit der Ein/Aus-Zykluszeit sollte im Bereich von 0,04 % bis 0,1 %
Feuchtezunahme liegen (z. B. für einen Mischer von 1 m³ {35 ft³} sollte die Flussrate x Ein/Aus-Zeit im
Bereich von 1 bis 2,4 l {0,26 bis 0,63 Gal} liegen).
Die Grobventilflussrate multipliziert mit der Ein/Aus-Zykluszeit sollte im Bereich von 0,25 % bis 0,5 %
Feuchtezunahme liegen (z. B. für einen Mischer von 1 m³ {35 ft³} sollte die Flussrate x Ein/Aus-Zeit im
Bereich von 6 bis 12 l {1,6 bis 3,2 Gal} liegen).
Setzen Sie die Ventil-Ein/Aus-Zeit im Zweifelsfall auf eine Sekunde und wählen die Ventilgröße für die
passende Flussrate anhand der unten stehenden Tabelle aus.
DN 5
DN 20
Wasserzähler
Einlasswasserleitung
Dies ist eine Beispielkonfiguration, spezifische Details sind den Herstelleranleitungen zu entnehmen.

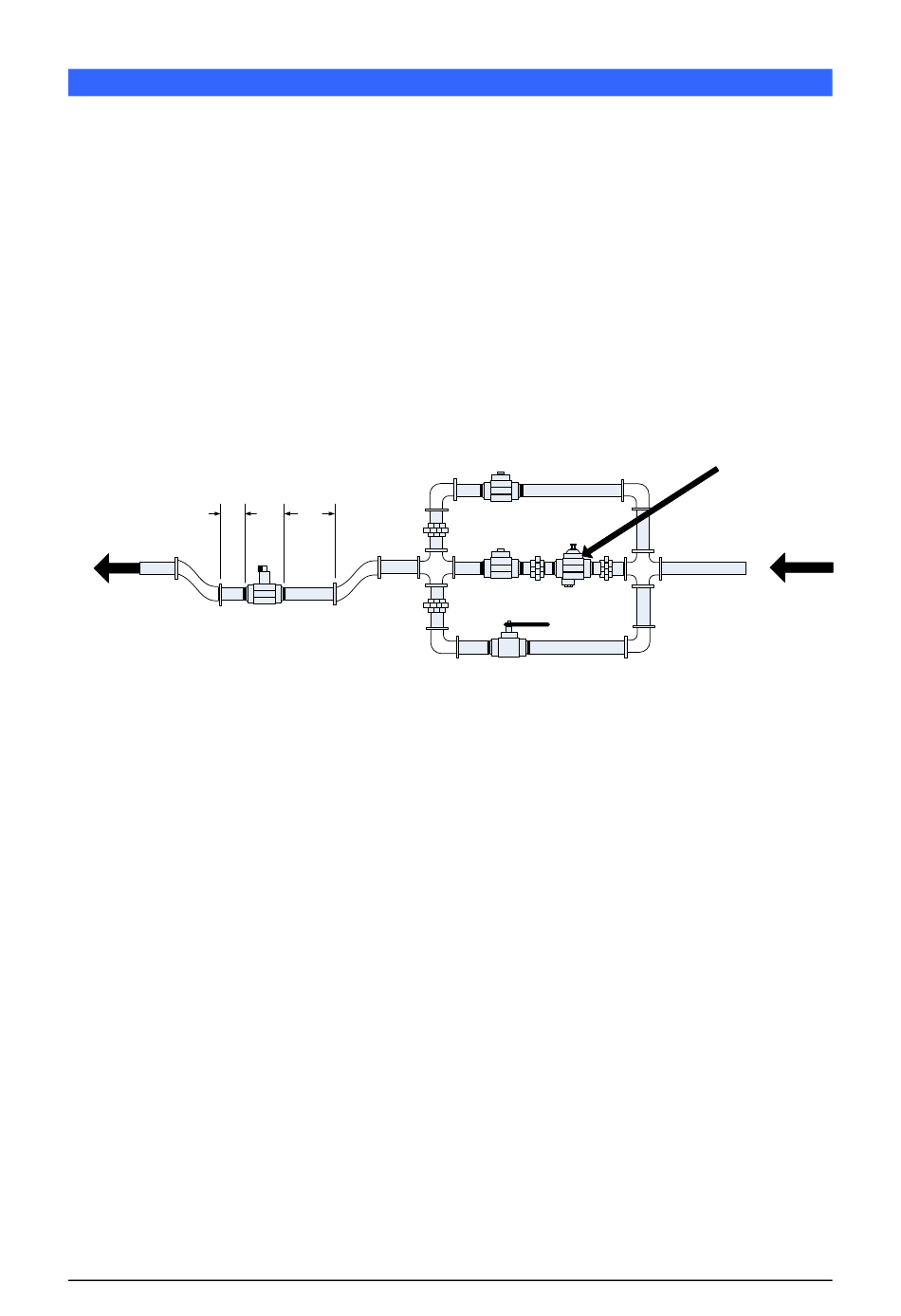

Abbildung 69: Typische Wasserventilkonfiguration

Grobventil
Druckminderer
Feinventil
Bypassventil
Hydro-Control (HC07) Bedienungsanleitung HD1074de V 1.1.0
Systemarchitektur
Wasserdruck für
Feinventil anpassen
Wassereinlass
Mit einem Wasserfilter kann
die Gefahr von Ventilschäden
reduziert werden
