Kapitel 3
1 Gewicht und Maße
Frontrahmen:
Blendenausschnitt:
Max. Dicke der Blende: 4,5 mm
Tiefe:
Tiefe hinter dem Frontrahmen: 76 mm
Gewicht:
HINWEIS:
Der Anschluss der E/A-Verbindungen erfolgt an der Unterseite.Daher muss der Zugang für die
Kabel und Anschlüsse möglich sein. Die USB-Anschlüsse befinden sich unten am Gerät. Es
sollte ausreichend Platz zum Einstecken und Entfernen der USB-Kabel gelassen werden.
Eine Erdungsschraube befindet sich unten links am Gerät (Ansicht von hinten).
2 Montage und Installation
Das Gerät sollte in einem Bedienfeld (maximale Dicke 4,5 mm) montiert werden. Dabei sollten
jeweils ein Befestigungsbügel pro Seite sowie jeweils zwei Bügel oben und unten verwendet
werden. Zum Anbringen der Seitenbügel positionieren Sie den Bügel in den Schlitzen an der Seite
des Geräts und schieben ihn nach unten, bis der Bügel oben und unten bündig mit dem Gehäuse
abschließt. Zum Anbringen der oberen und unteren Bügel schieben Sie den Bügel in den Schlitz
und ziehen die Schraube fest.

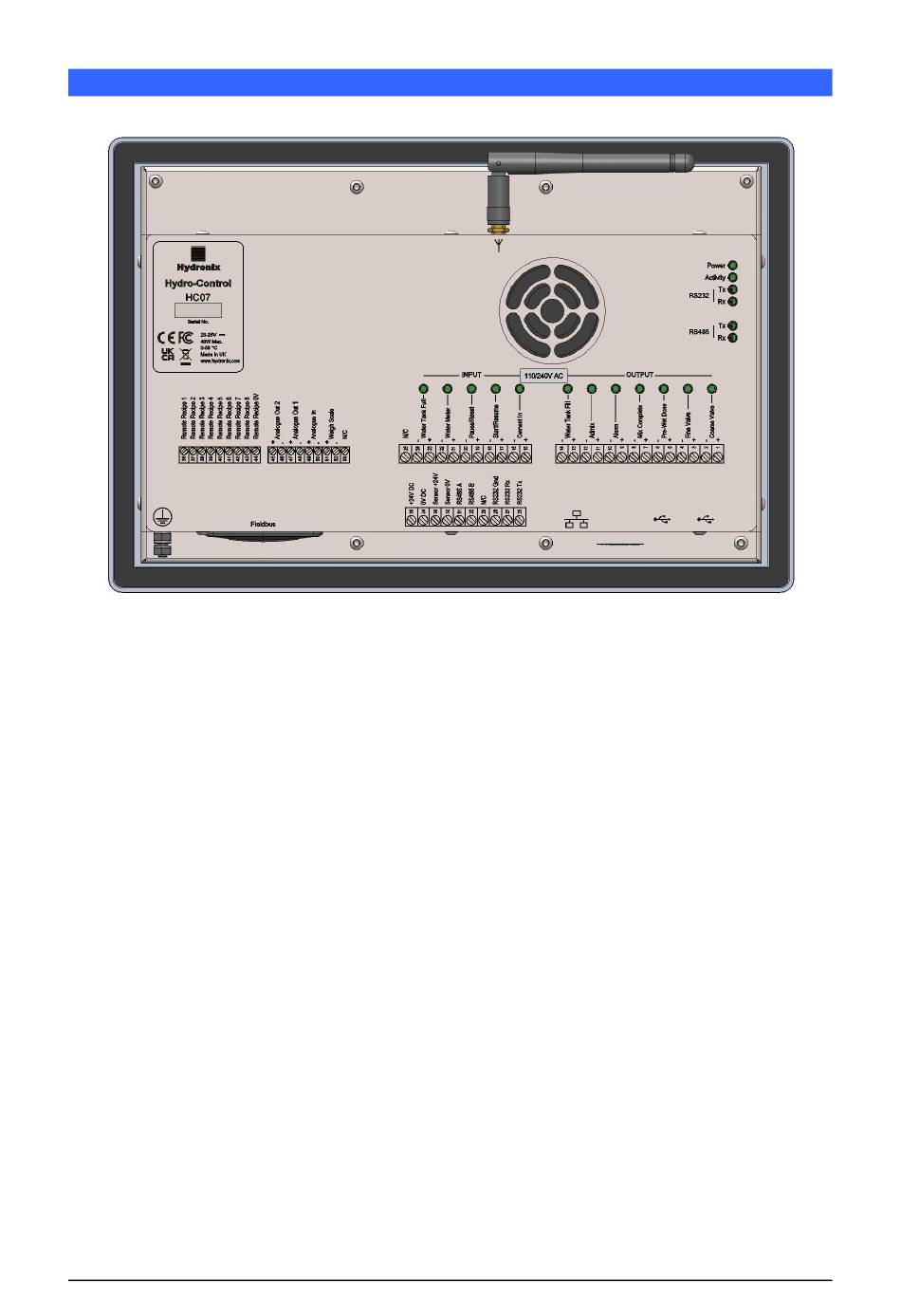

Abbildung 4: Rückansicht des Hydro-Control
290 mm (B) X 192 mm (H)
265 mm (B) X 168 mm (H)
81 mm
2,3 kg
Hydro-Control (HC07) Bedienungsanleitung HD1074de V 1.1.0
Mechanische Installation
17
