Kapitel 4

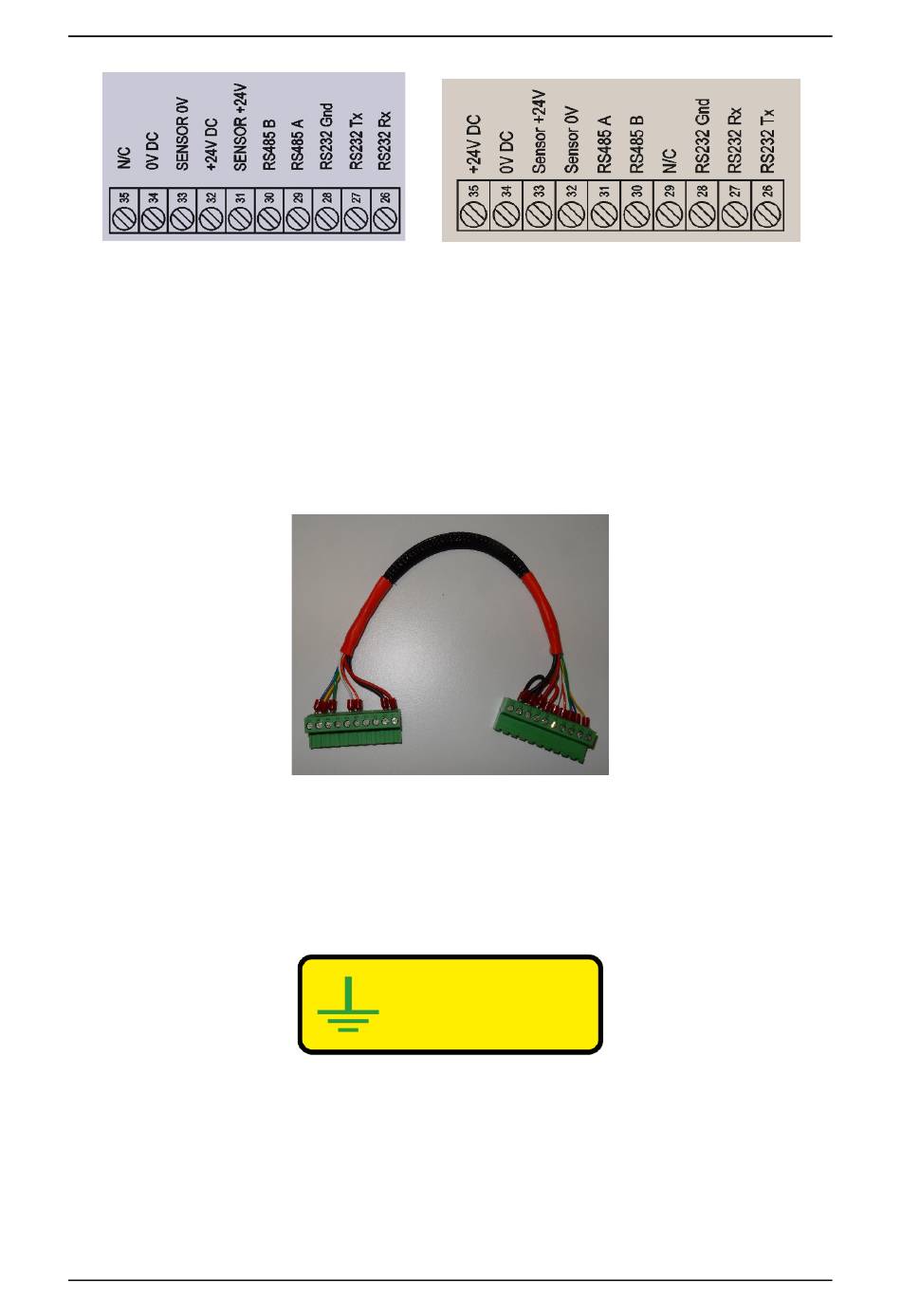

Abbildung 8: HC06 und HC07 – Unterschiede bei der Belegung des 10poligen Steckverbinders
Der korrekte Anschluss
1.3
Der Hydro-Control (HC07) kann an eine vorhandene HC06-Verkabelung auf zwei verschiedene
Arten angeschlossen werden:
-
Mit einem Kabeladapter HC06-nach-HC07 (Artikelnr. 7060)
-
Änderung der Belegung des HC06-Steckverbinders entsprechend dem HC07 (siehe
Abbildung 8)
Falls der Kabeladapter HC06-nach-HC07 (Artikelnr. 7060) nicht verfügbar ist, kann die
Belegung der 10poligen Klemmenleiste entsprechend der Belegung der HC07-Klemmenleiste
geändert werden, siehe Abbildung 8.
Schutzerdung
1.4
Für einen korrekten Betrieb des Geräts ist eine Erdung des Systems unbedingt erforderlich.
Eine Installation oder ein Betrieb des Hydro-Control (Modell HC07-110) ohne angeschlossene
Schutzerdung ist nicht zulässig. Abbildung 10 zeigt die Position der Erdungsschraube des
Geräts.
22
Hydro-Control (HC07) Bedienungsanleitung HD1074de Version 1.1.0
Abbildung 9: Kabeladapter HC06-nach-HC07
ELEKTRISCHE SICHERHEITS-
VERBINDUNG
NICHT ENTFERNEN
Elektrische Installation
