Kapitel 4

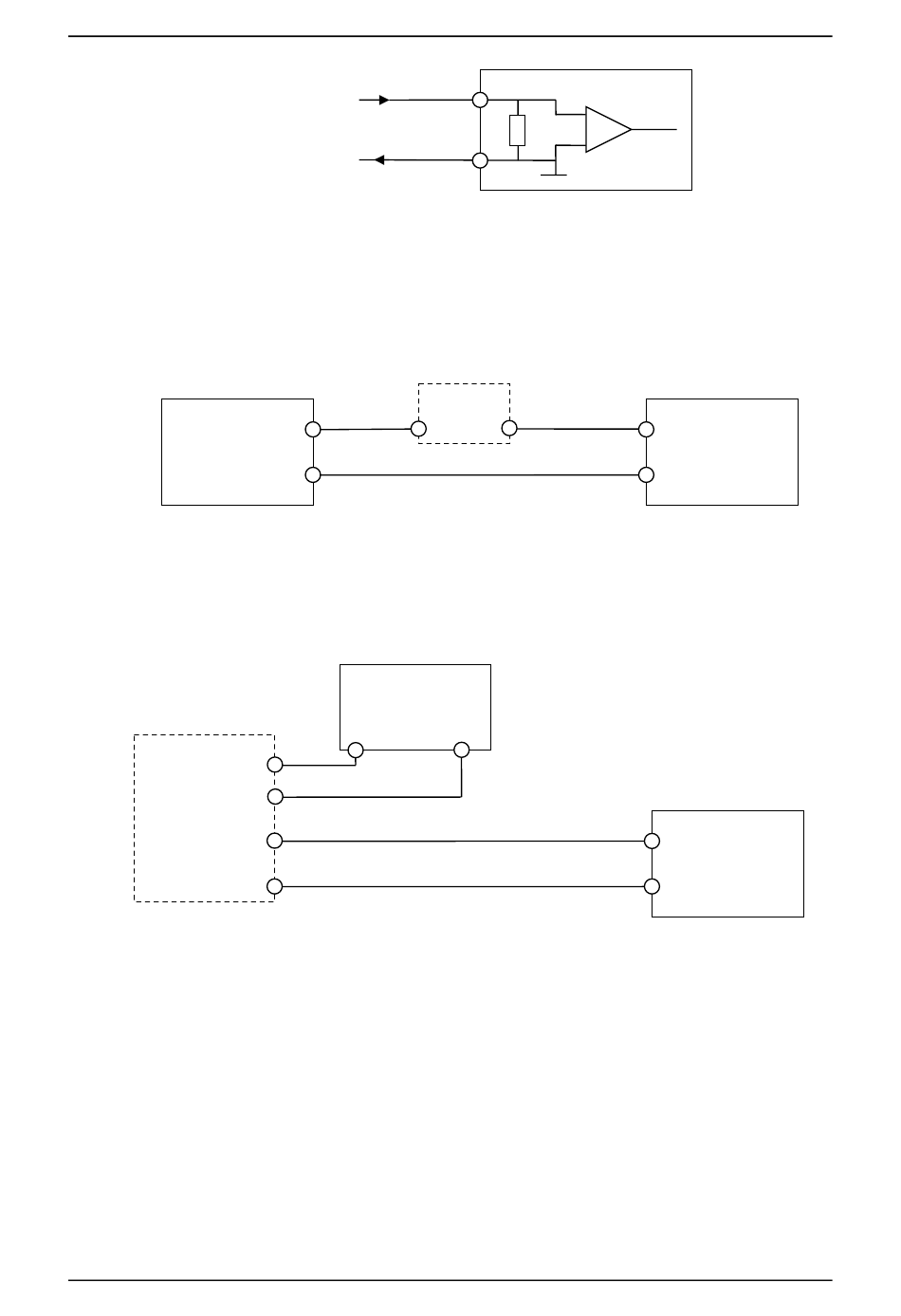

Abbildung 19: Schaltplan für eine Stromschleife eines analogen Eingangs
Die Verdrahtung des mit dem Gerät verbundenen Analogeingangs hängt davon ab, ob das
Gerät über eine Schleife mit eigener Stromquelle verfügt oder durch die Schleife selbst mit
Strom versorgt wird.
Schleifenstrom-
versorgung
Abbildung 20: Anschluss eines über die Schleife versorgten Geräts
Abbildung 20 zeigt den Schaltplan für den Anschluss eines Analoggeräts, das über keine
eigene Stromquelle verfügt.Diese Sensoren werden auch „Zweileitersensoren" genannt.
Gerät
Stromausgang
Abbildung 21: Anschließen der Stromschleife eines Geräts mit externer Stromquelle
Abbildung 21 zeigt den Schaltplan für den Anschluss eines Analoggeräts mit einer separaten
Stromquelle, die die Stromschleife mit Strom versorgt.
32
Hydro-Control (HC07) Bedienungsanleitung HD1074de Version 1.1.0
Stromschleifensignal
0–20 mA
4–20 mA
+
-
Geräte-
Spannungs-
versorgung
+V
+V
0V
+
-
+
Hydro-Control
Analog GND
-
Gerät
-
+
0
