Kapitel 5
4 Sensorübersicht
Wenn ein Sensor angeschlossen ist, können die Messparameter und -einstellungen über den
Bildschirm „Sensorübersicht" und dessen Unterseiten geändert werden. In diesem Abschnitt
werden kurz die verschiedenen Optionen in den Unterseiten beschrieben.
Informationen zu den verfügbaren Parametern finden Sie im Handbuch zur Konfiguration und
Kalibrierung von Sensoren (HD0679).
Allgemeines
4.1
Der Bildschirm „Sensorübersicht" hat zwei Hauptbereiche:„Konfiguration" und „Diagnose".Sie
erreichen sie über die Tasten „1" und „2" in Abbildung 41.
Der Bildschirm „Konfiguration" hat sieben Unterseiten, die in den Abschnitten 2.2 bis 2.9
beschrieben werden. Der Bildschirm „Diagnose" hat zwei Unterseiten, beschrieben in den
Abschnitten 2.10 und 2.11.
Nicht alle Unterseiten des Bildschirm „Sensorübersicht" sind über die Benutzerkonten
„Anlagenbediener" oder „Supervisor" zugänglich.
Unten auf den Unterseiten von „Sensorübersicht Konfiguration" gibt es zwei Tasten:
Speichern – Speichert die Änderungen der internen Sensoreinstellungen.
•
Aktualisieren – Übernimmt die aktuell im Sensor gespeicherte Konfiguration.
•
Hinweis: Änderungen der auf dieser Seite aufgeführten Einstellungen müssen mit der Taste
„Speichern" in den Speicher des Sensors übertragen werden.
Falls Änderungen nur in den Feldern der Bedienerschnittstelle erfolgen (Taste „Speichern" wird
nach den Änderungen nicht gedrückt), gehen diese Änderungen beim Verlassen des
Bildschirms oder beim Drücken der Taste „Aktualisieren" verloren.
1 2

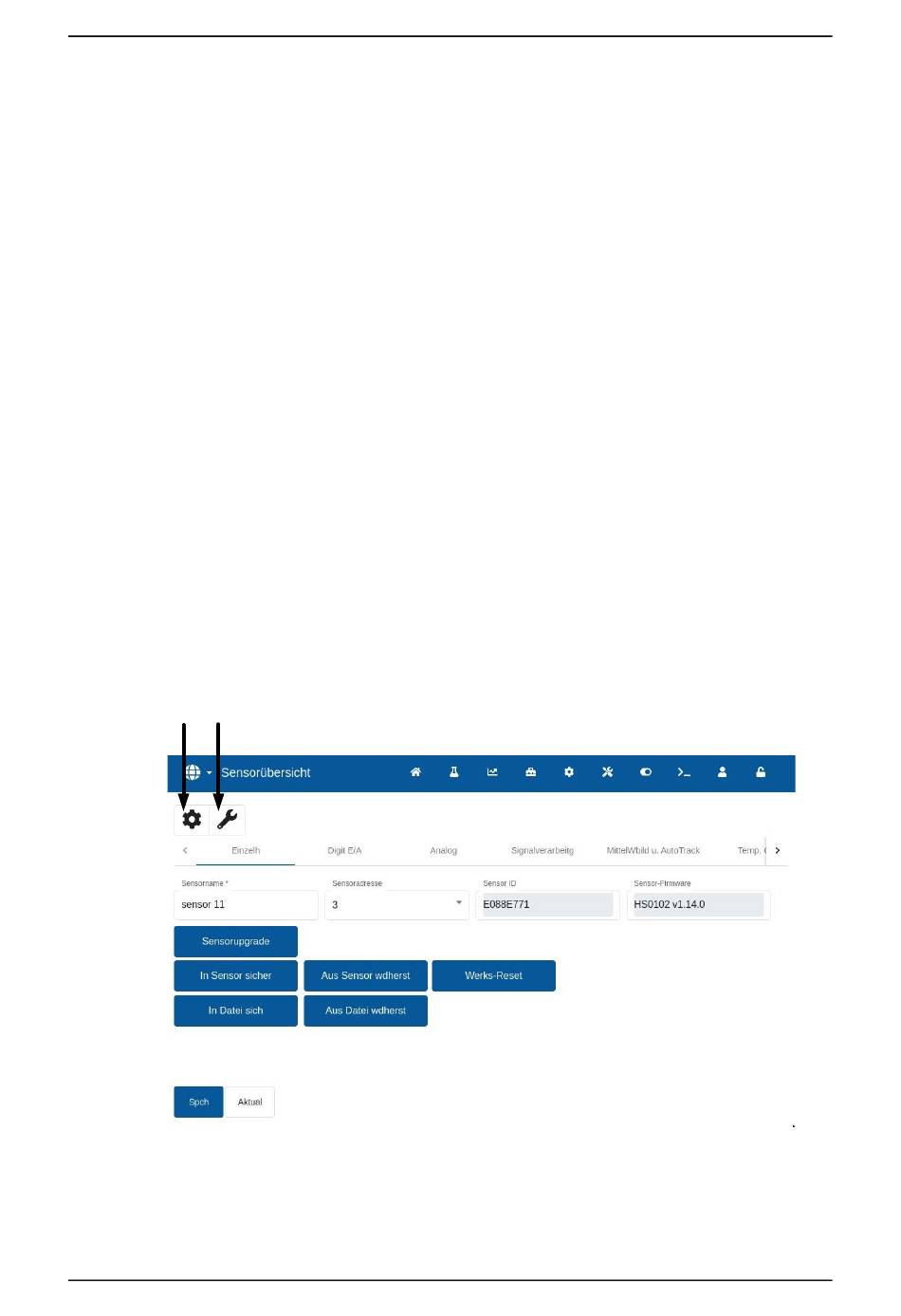

Abbildung 41: Navigation im Bildschirm „Sensorübersicht"
52
Hydro-Control (HC07) Bedienungsanleitung HD1074de Version 1.1.0
