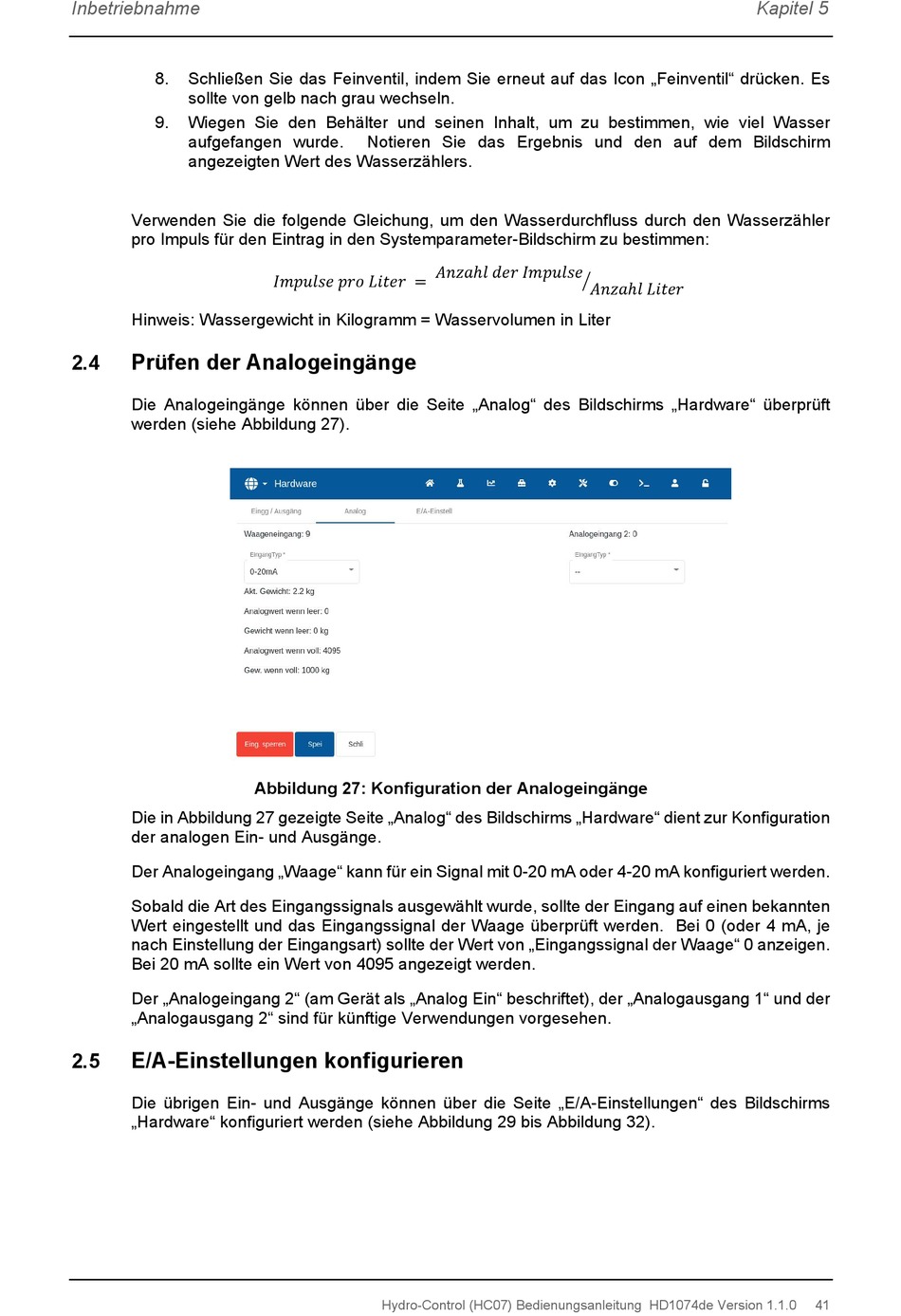

Inbetriebnahme
8.
Schließen Sie das Feinventil, indem Sie erneut auf das Icon „Feinventil" drücken. Es
sollte von gelb nach grau wechseln.
9.
Wiegen Sie den Behälter und seinen Inhalt, um zu bestimmen, wie viel Wasser
aufgefangen wurde.
angezeigten Wert des Wasserzählers.
Verwenden Sie die folgende Gleichung, um den Wasserdurchfluss durch den Wasserzähler
pro Impuls für den Eintrag in den Systemparameter-Bildschirm zu bestimmen:
Hinweis: Wassergewicht in Kilogramm = Wasservolumen in Liter
Prüfen der Analogeingänge
2.4
Die Analogeingänge können über die Seite „Analog" des Bildschirms „Hardware" überprüft
werden (siehe Abbildung 27).
Die in Abbildung 27 gezeigte Seite „Analog" des Bildschirms „Hardware" dient zur Konfiguration
der analogen Ein- und Ausgänge.
Der Analogeingang „Waage" kann für ein Signal mit 0-20 mA oder 4-20 mA konfiguriert werden.
Sobald die Art des Eingangssignals ausgewählt wurde, sollte der Eingang auf einen bekannten
Wert eingestellt und das Eingangssignal der Waage überprüft werden. Bei 0 (oder 4 mA, je
nach Einstellung der Eingangsart) sollte der Wert von „Eingangssignal der Waage" 0 anzeigen.
Bei 20 mA sollte ein Wert von 4095 angezeigt werden.
Der „Analogeingang 2" (am Gerät als „Analog Ein" beschriftet), der „Analogausgang 1" und der
„Analogausgang 2" sind für künftige Verwendungen vorgesehen.
E/A-Einstellungen konfigurieren
2.5
Die übrigen Ein- und Ausgänge können über die Seite „E/A-Einstellungen" des Bildschirms
„Hardware" konfiguriert werden (siehe Abbildung 29 bis Abbildung 32).
Notieren Sie das Ergebnis und den auf dem Bildschirm
���� ���� ������������ ���� ���� ������������ �������� ���� ���� ���� =
Abbildung 27: Konfiguration der Analogeingänge
Hydro-Control (HC07) Bedienungsanleitung HD1074de Version 1.1.0
����������������ℎ���� ������������ ���� ���� ������������ ���� ����
�
����������������ℎ���� �������� ���� ���� ����
Kapitel 5
41
