Kapitel 4
Verkabelung der Eingänge für die Rezeptwahl
7.6
Externe Spannungs-
versorgung
0 V
+24 V

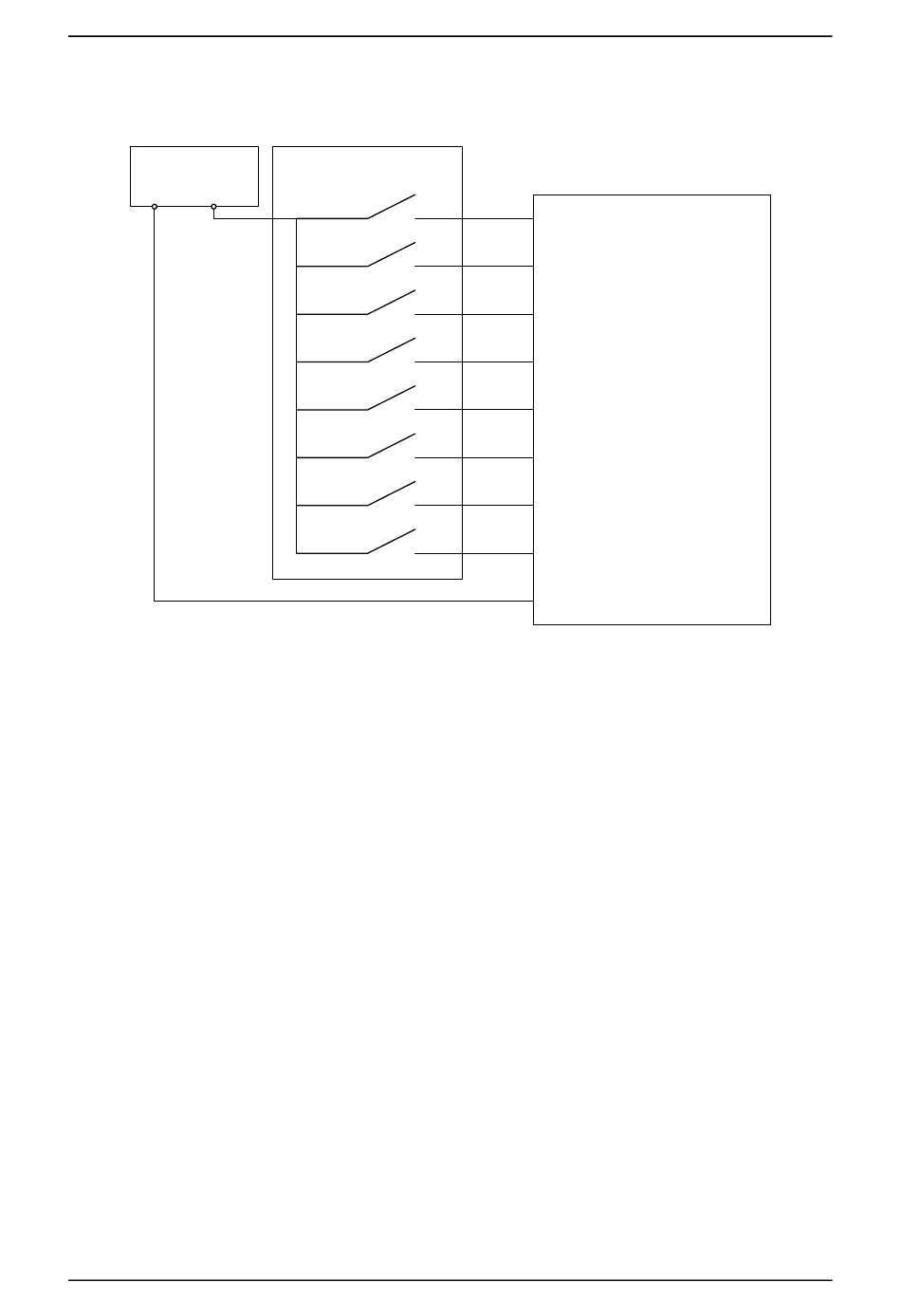

Abbildung 24: Die Verdrahtung von Rezeptwahleingängen
Bei den Rezepteingängen handelt es sich um Stromsenken mit 2 mA. Sie sprechen bei einem
DC-Eingangssignal mit einer Nennspannung von 24 V an (der tatsächliche Spannungsbereich
ist 9 – 28 V).Wie in Abbildung 24 gezeigt, gibt es für alle acht Eingangssignale eine
gemeinsame Masse.
34
Hydro-Control (HC07) Bedienungsanleitung HD1074de Version 1.1.0
SPS-Ausgänge oder
Drucktastenstation
Elektrische Installation
Eingang 1
Eingang 2
Eingang 3
Eingang 4
Hydro-Control
Eingang 5
Rezepteingänge
Eingang 6
Eingang 7
Eingang 8
GND
