Systemarchitektur
Grundsätzliche Anschlüsse
3.1
Abbildung 70 zeigt das Blockschaltbild eines Systems.
Konfiguration nur der Anschluss des Feinventils erforderlich ist, wird empfohlen, auch eine
Methode zum Messen der in das System dosierten Wassermenge zu verwenden, entweder
über ein Durchflussmessgerät oder über ein System mit gewogenem Wasser. Abbildung 71
zeigt eine einfache Installation, die ein oder zwei Ventile steuern und einen Wasserzähler
auslesen kann.
Bei Installationen, bei denen der Hydro-Control in das Chargensteuersystem integriert ist,
lauten die wichtigsten Signale von der und zur Chargensteuerung „Start/Fortsetzen" (um dem
Hydro-Control mitzuteilen, dass der Mischer für die Zugabe von Wasser bereit ist), „Mischen
abgeschlossen" (um dem Chargensteuersystem mitzuteilen, das der Hydro-Control die Zugabe
von Wasser beendet hat) und „Reset" (um den Hydro-Control zurück in den Standby-Modus zu
versetzen). Weitere Signale sollten nach Bedarf verwendet werden.
Warten Sie nach dem Senden des Signals „Reset" mindestens 10 Sekunden, bevor Sie ein
Signal „Start" senden, um mit der nächsten Charge zu beginnen.
+
-
21 22
Ausgang
-
+

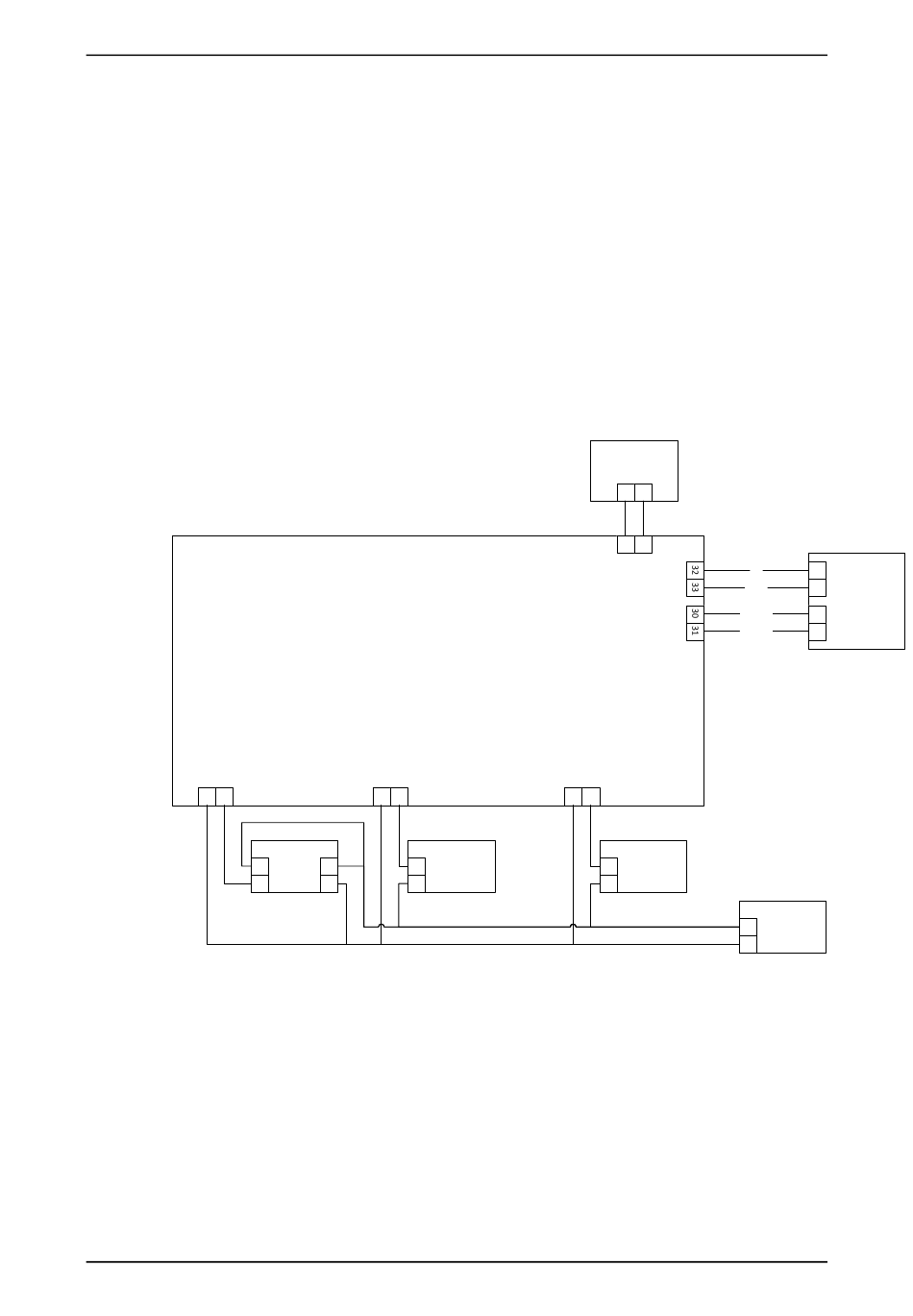

Abbildung 71: Schematisches Verdrahtungsbeispiel für manuellen Anlagenbetrieb
Hydro-Control
+
-
3
4
Eingang
Wasser-
-
-
Feinventil*
zähler
+
+
Relais oder
potenzialfreier
Ausgang des
Wasserzählers
Hydro-Control (HC07) Bedienungsanleitung HD1074de Version 1.1.0
Auch wenn in der einfachsten
Externe Spannungs-
versorgung 24 V DC
24 V 0 V
35 34
RS485 B
RS485 A
+
-
1
2
* Hinweis: Wenn nur ein
Ventil verwendet wird,
-
Grobventil
schließen Sie es an den
+
Feinventilausgang an.
Kapitel 6
0 V
B
Hydro-Mix
+24 V
A
oder
Hydro-Probe
G
Orbiter
F
MIL-Spec-Ansch lu ssstifte
Feld-
-
Spannungs-
versorgung
+
79
