Inbetriebnahme
Kapitel 5

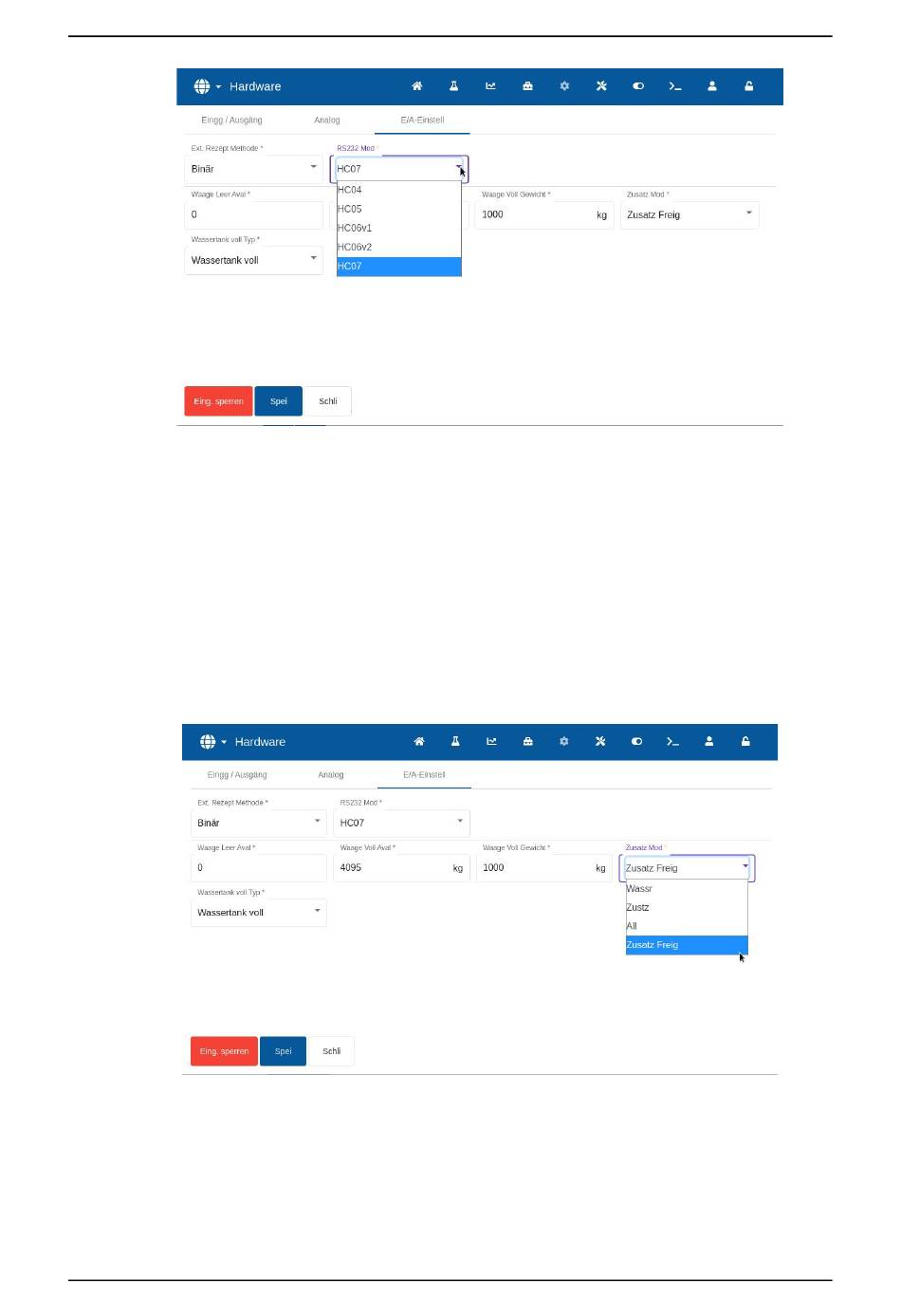

Abbildung 30: Auswahl des RS232-Kommunikationsmodus

Die Auswahl des Modus für den Ausgang „Zusatzstoffe" erfolgt über eine Dropdown-Liste im
Feld „Zusatzstoffe-Modus" (Abbildung 31) ausgewählt.Wählen Sie die gewünschte Option und
drücken Sie „Speichern".
Das Zusatzstoffe-Signal wird verwendet, um zu steuern, an welchem Punkt im Mischzyklus
der Zusatzstoffe-Ausgang aktiviert wird.Wenn der Parameter auf „Alles" eingestellt ist, wird der
Zusatzstoffe-Ausgang aktiviert, während der Hydro-Control eine Mischung durchführt. Dies
entspricht dem Parameter „Alles" im Modus „Beschäftigt" des Hydro-Control V. Weitere
Optionen werden im Abschnitt Zusatzstoffe-Steuerung in Kapitel 6 erläutert.
Abbildung 31: Konfiguration des Ausgangs „Zusatzstoffe"
Die Auswahl des Eingangsmodus für „Wassertank voll" erfolgt über eine Dropdown-Liste im
Feld „Wassertank voll Typ" (Abbildung 32).Wählen Sie die gewünschte Option und drücken Sie
„Speichern".
Das „Wassertank voll"-Signal wird verwendet, um zu signalisieren, dass der Wassertank voll
ist. Falls konfiguriert, kann auch das „Wassertank voll"-Signal zur Einleitung einer
Hydro-Control (HC07) Bedienungsanleitung HD1074de Version 1.1.0
43
