1 Einführung zum Hydro-Control
Der Hydro-Control (HC07) ist ein Computer mit Touchscreen, der unter dem Betriebssystem Linux
arbeitet. Er ist darauf ausgelegt, mit den Hydronix-Sensoren zu arbeiten. Das Gerät überwacht
den Feuchtigkeitsgrad in einem Prozess (üblicherweise in einem Mischer) und sendet Signale zur
Anpassung der Wasserzugabe in den Prozess mithilfe von Wasserventilen.
Der Feuchtigkeitsgrad während des Prozesszyklus wird im Übersichtsbildschirm angezeigt, und
für das Einrichten der Rezepte im System stehen intuitive und einfach zu verwendende grafische
Werkzeuge zur Verfügung.
Über den integrierten seriellen RS232-Anschluss oder die optionale Erweiterungsplatine lässt sich
eine Kommunikation mit externen Systemen herstellen. Die Erweiterungsplatine umfasst zudem
zwei analoge Eingänge und zwei analoge Ausgänge.
RS232/Ethernet-Rezeptwahl (oder über digitale E/A)
Digitalausgänge
Chargen-
Steuerung
Digitaleingänge:
Start/Fortsetzen, Zement ein, Pause/Reset, Impulseingang für Wasserzähler, Wassertank voll, 8 optionale Eingänge zur Rezeptwahl
Digitalausgänge:
Grob Wasser (schaltet Grobventil ein), Fein Wasser (schaltet Feinventil ein), Admin, Vorbefeuchten abgeschlossen, Mischen abgeschlossen, Alarm, Wassertankbefüllung

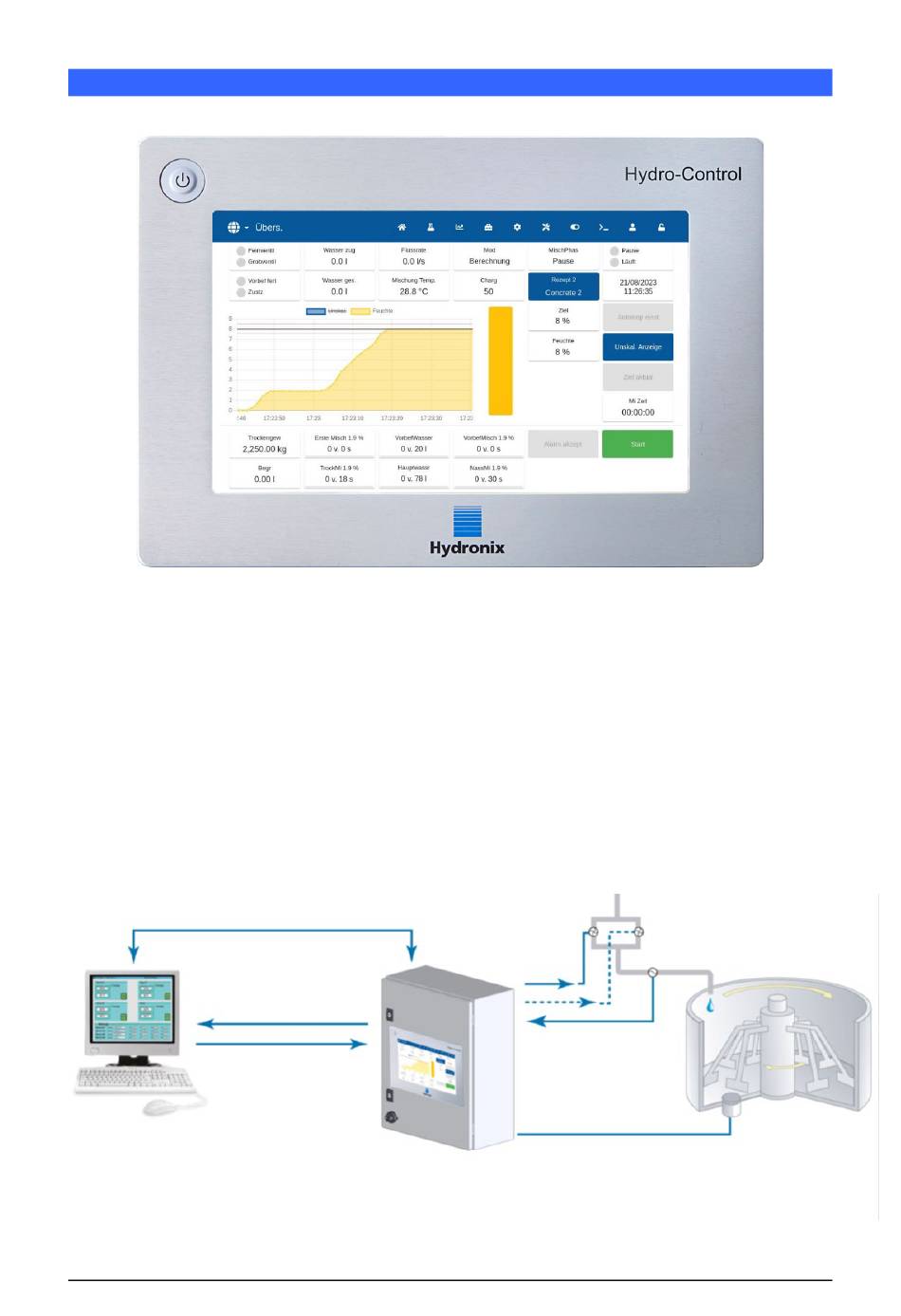

Abbildung 2: Beispiel für die Implementierung des Hydro-Control
Abbildung 1: Der Bildschirm des Hydro-Control
Digitaleingänge
Hydro-Control
Fein
Ein/Aus
Zählt Liter/Gallonen
Hydro-Control (HC07) Bedienungsanleitung HD1074de V 1.1.0
Einführung
Grob
Ein/Aus
Wasserzähler
Hydro-Mix
RS485
Hydro-Probe Orbiter
oder
Sensor
