Bedienhebelkonsole

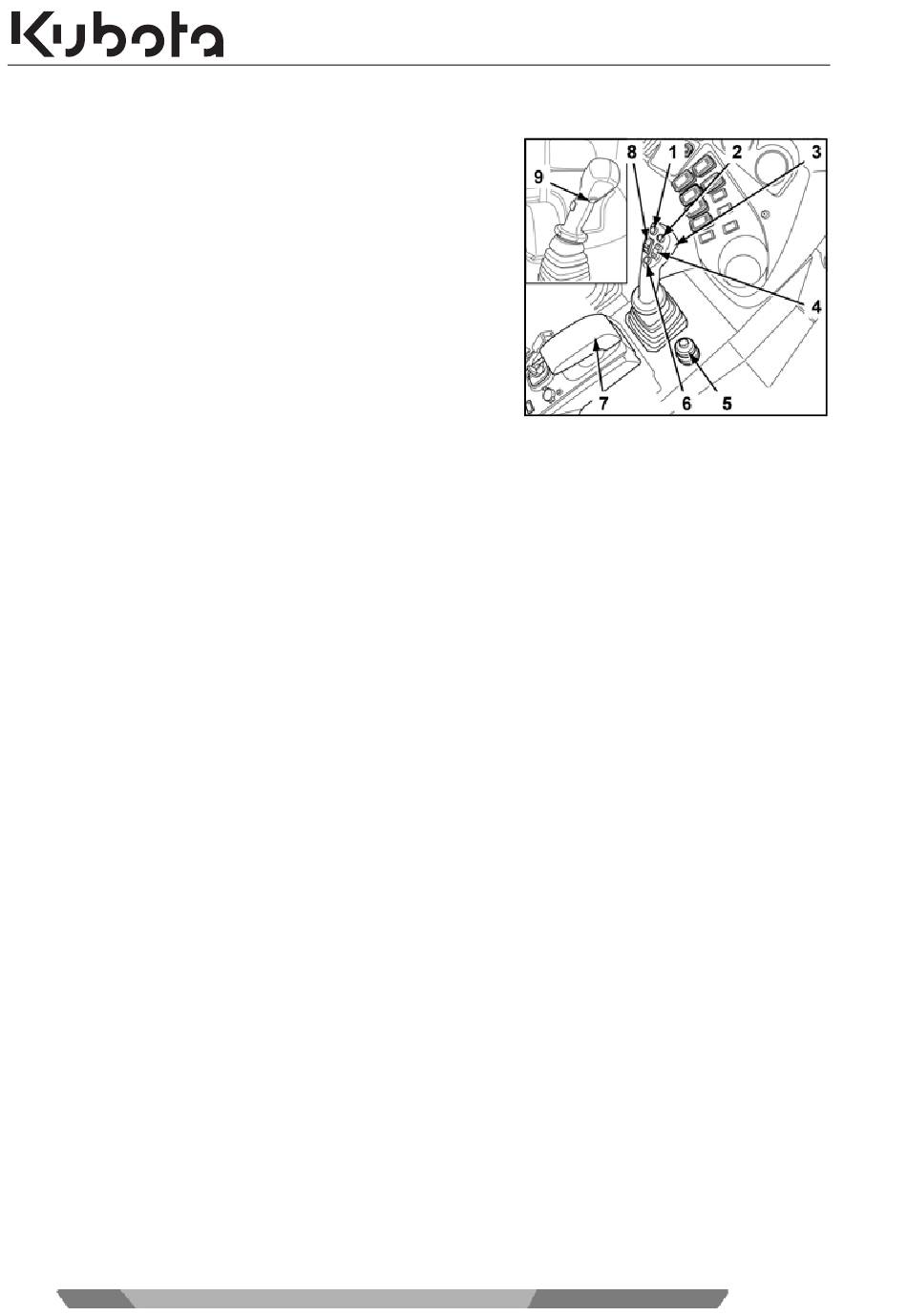

Auf der Bedienhebelkonsole sind Funktions- und Steuerelemente
der Arbeitshydraulik und des Motors angeordnet:
1. Fahrstufenschalter (verringern)
2. Fahrstufenschalter (erhöhen)
3. Bedienhebel
4. Zusatzkreisregler
5. Motordrehzahlregler
6. Neutralschalter
7. Handgelenkauflage
8. Fahrtrichtungsschalter
9. Differenzialsperrtaste
Beschreibung der Funktions- und Steuerelemente an der Bedienhebelkonsole
1. Fahrstufenschalter (verringern)
Durch Drücken des Fahrstufenschalters wird die Fahrgeschwindigkeit auf 4,6 km/h begrenzt.
2. Fahrstufenschalter (erhöhen)
Durch Drücken des Fahrstufenschalters wird die Fahrgeschwindigkeit auf 20 km/h freigegeben.
3. Bedienhebel
Der Bedienhebel steuert Funktionen der Arbeitshydraulik (Hubzylinder und Kippzylinder) und der Zusatzkreis-
hydraulik für Anbaugeräte.
4. Zusatzkreisregler
Ist die Zusatzkreishydraulik eingeschaltet, ermöglicht die proportionale Steuerung mit dem Zusatzkreisregler
die stufenlose Bedienung der Zusatzhydraulik für ein Anbaugerät, z. B. einer Klappschaufel.
5. Motordrehzahlregler
Mit dem Motordrehzahlregler kann die Motordrehzahl stufenlos reguliert oder auf Leerlaufdrehzahl eingestellt
werden.
6. Neutralschalter
Durch Drücken des Neutralschalters wird eine vorher am Fahrtrichtungschalter gewählte Fahrtrichtung aus-
geschaltet. Der Fahrtrichtungsanwahl befindet sich dann in Neutralstellung.
7. Handgelenkauflage
Die Handgelenkauflage ermöglicht dem Bediener die ermüdungsfreie Handhabung der Bedienhebel.
8. Fahrtrichtungsschalter
Mit dem Fahrtrichtungsschalter wird die Fahrtrichtung vorwärts oder rückwärts angewählt.
9. Differenzialsperrtaste
Drücken der Differenzialsperrtaste schaltet die Differenzialsperre ein. Die Differenzialsperre lässt sich nur bei
langsamer Fahrgeschwindigkeit einschalten und bleibt nur aktiv, solange die Taste gedrückt ist. Lösen der
Differenzialsperrtaste schaltet die Differenzialsperre wieder aus.
