| Installation
Om skåpdjupet är mycket större än aggregatet installeras distanser av trä (pos. W) för att kompensera för avstånd som
saknas (figur 10, pos. B). Installera då monteringsfästet på det översta distansen. Välj distansers tjocklek och längd en-
ligt dina behov.
Tjocklek av träblock bör vara 25–100 mm. Istället för att använda träblock kan bultarna justeras om avståndet är mindre
än 25 mm (se figur 15).
Aktas
Välj den passande skruvtypen och längden, så de passar både aggregatet vikt och träblocket.
6.4.2 392–10/B installation av spiskåpa
Produktnamn och -nummer:
• 392-10/B Slimline — 77265
Spiskåpan måsta fästas till skåpens sidor eller först direkt till SAVE VTR 100/B aggregatet innan den kan monteras på
väggen därför att spiskåpans strömförsörjning och kontrollkablar från baksidan måste ledas till toppen och redan vara
monteradeSAVE VTR 100/B annars kommer aggregatet blockera åtkomsten.
Det finns två möjligheter att installera spiskåpan:
• Spiskåpan är kopplad direkt till botten av aggregatet. Detta alternativ kan användas när hela aggregatet med en spis-
kåpa kommer att förskjutas framåt genom att använda distanser av trä för att kunna linjera aggregatet med skåpen
eller när skåpens storlek stämmer med aggregatets storlek och inga justeringar är nödvändiga. På detta sätt kan ag-
gregatet enkelt monteras direkt på väggen med en redan monterad spiskåpa.
• Spiskåpan är monterad till sidorna av skåpen med hjälp av inkluderade fästen. Om aggregatet och spiskåpan inte lin-
jerar med varandra måste en flexibel kanal användas då det är vid denna metod omöjligt att montera spiskåpan di-
rekt i aggregatet.
Följ instruktionerna i handboken som medföljer spiskåpan.
6.4.2.1 Installation mellan eller i ett kryddhylleskåp utan en sockel med en spiskåpa fäst
direkt på aggregatet
1. Ta bort filtret till spiskåpan för att komma åt hålen på toppen av spiskåpan från insidan.
Använd skruvar som medföljer (figur 11pos. 2) i spiskåpans hål, montera medföljande plastdistanser på varje utskju-
tande skruv för att förhindra alltför hård åtdragning (figur 11, pos. 3).
2. Placera en cirkulär isolering på spiskåpans anslutning för att förhindra läckage (figur 11, pos. 4).
3. Montera spiskåpans kanalanslutning på aggregatet och dra åt skruvarna.
Skruva fast spiskåpa direkt till botten av aggregatet genom att använda förberedda hål (figur 11, pos. 1).

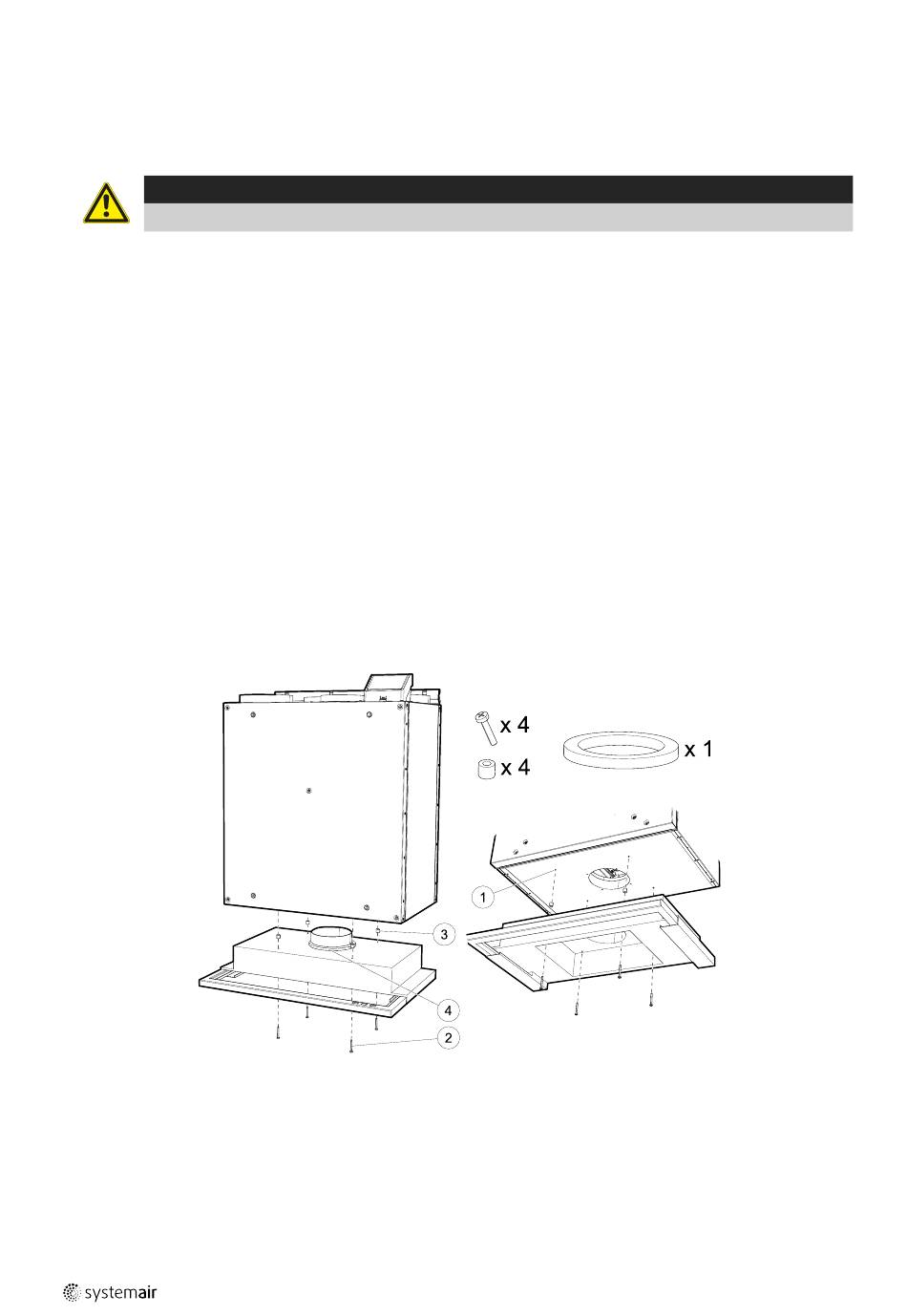

Fig. 11 Montering av spiskåpan direkt till aggregatet
