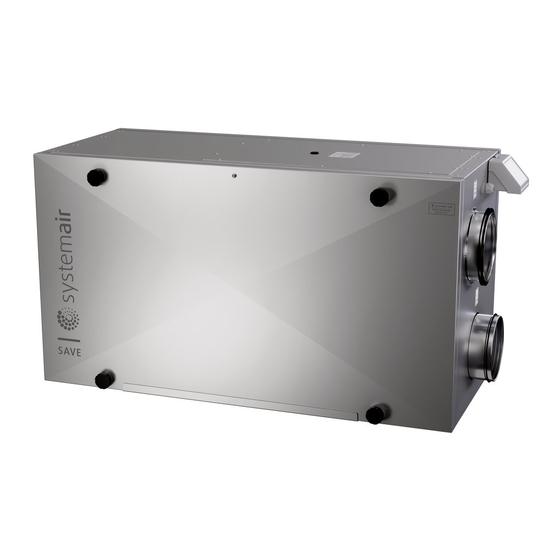

SystemAir SAVE VSR 300 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. SystemAir Anleitungen
  4. USVs
  5. SAVE VSR 300
  6. Bedienungsanleitung

SystemAir SAVE VSR 300 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für SAVE VSR 300:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

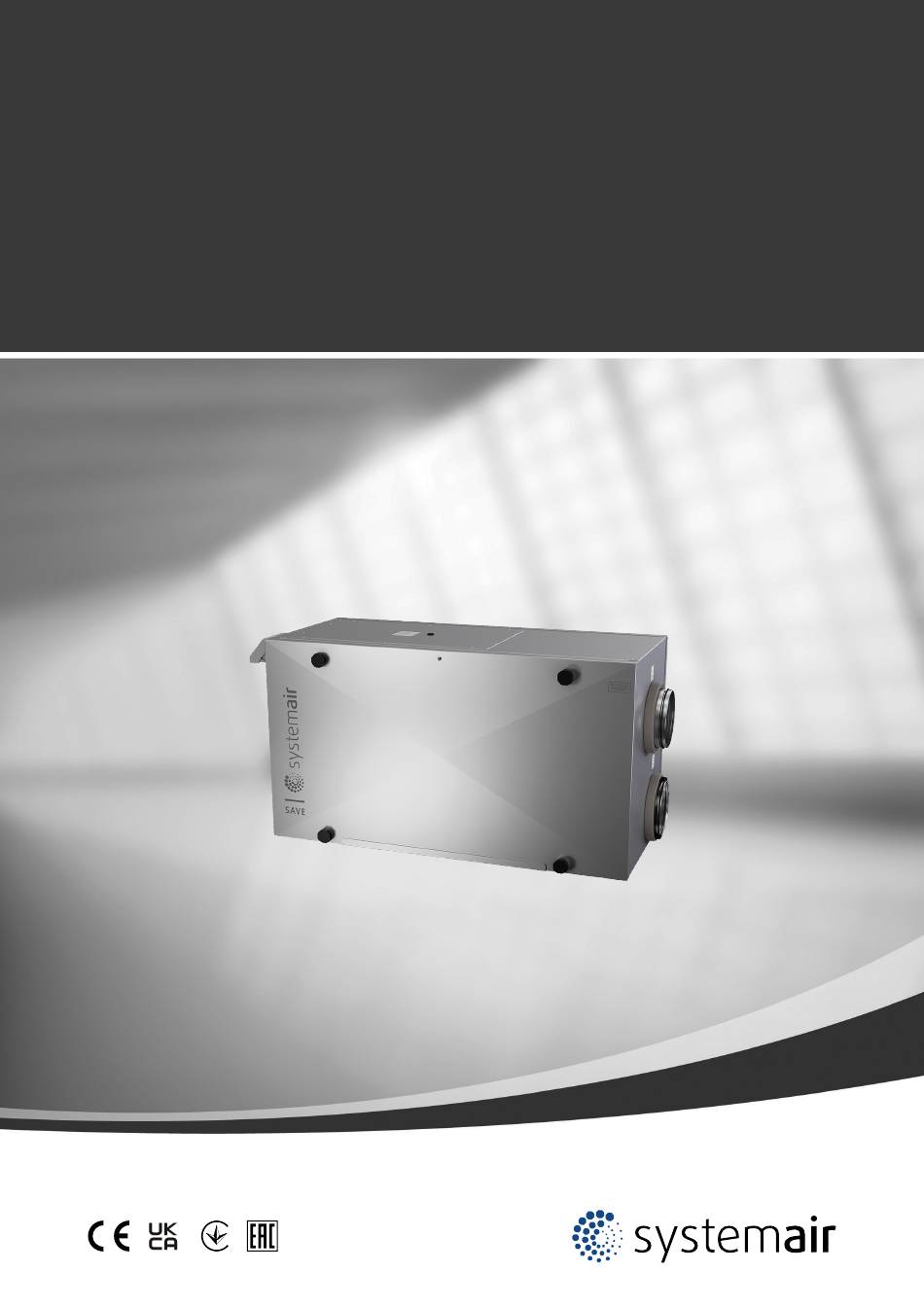

SAVE VSR 300/500
DE
Bedienungsanleitung
Aus dem Englischen übersetztes Dokument | 3335482 · v02

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SystemAir SAVE VSR 300

Inhaltszusammenfassung für SystemAir SAVE VSR 300

  • Seite 1 SAVE VSR 300/500 Bedienungsanleitung Aus dem Englischen übersetztes Dokument | 3335482 · v02...
  • Seite 2 © Copyright Systemair UAB Alle Rechte vorbehalten E&OE Systemair UAB behält sich das Recht vor, ihre Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. 3335482 | v02...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Übersicht............1 4.4.2 Auswahl eines unterschiedlichen Allgemeine Beschreibung......1 Filtersatzes ......12 Gewährleistung ........1 Reinigen des Wärmeübertragers....12 Typenschild...........1 Reinigen von Ventilatoren ...... 13 Warnhinweise ..........1 Austausch des Betrieb............2 Rotorantriebsriemens......14 SAVE LIGHT Bedieneinheit ......2 Wartung des Kanalsystems..... 15 3.1.1 Anzeigen........2 4.8.1 Reinigen der Abluftventile und 3.1.2...

  • Seite 5: Übersicht

    Für die Beschreibung der erweiterten Einstellungen und die Installation von Zubehör siehe Service und Zubehör Installationshandbuch. Alle Dokumente finden Sie in unserem Online-Katalog unter www.systemair.com. Gewährleistung Zur Geltendmachung von Gewährleistungsansprüchen müssen die Produkte ordnungsgemäß angeschlossen, betrieben und gemäß den Angaben in den Datenblättern verwendet werden. Weitere Voraussetzungen sind ein abgeschlossener, lückenloser Wartungsplan und ein Inbetriebnahmeprotokoll.

  • Seite 6: Betrieb

    | Betrieb Warnung • Dieses Produkt darf nicht von Kindern oder Personen mit verminderten körperlichen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen genutzt werden, wenn von der für ihre Sicherheit verantwortlichen Person keine Anweisungen in Bezug auf die Nutzung gegeben wurde oder wenn der Betrieb von dieser Person nicht überwacht wird.

  • Seite 7: Abbrechen Des Ruhemodus

    Betrieb | Niedrig Stoßlüftung Auto - blinkt Normal Hoch (Minimum) langsam (Maximum) Der Lüfter kann Ventilatordreh- Ventilatordreh- Ventilatordreh- Stellt die Automatische in den Modus zahl – 25 % zahl – 45 % zahl – 70 % Geschwindigkeit Luftstromrege- Aus gestellt der Zu- und lung.

  • Seite 8: Save Touch Bedieneinheit/ Save Connect

    | Betrieb Anzeige Adresswert Die LED für niedrigen Luftstrom leuchtet. Die LEDs für normalen Luftstrom leuchten. Die LEDs für hohen Luftstrom leuchten. Die LEDs für den Aktualisierungsmodus leuchten. Alle LEDs sind leuchten. SAVE TOUCH Bedieneinheit/ SAVE CONNECT Die Einstellungen werden durch Berühren der Symbole oder Optionen vorgenommen. Der Touchscreen ist empfindlich und es ist nicht nötig, zu hart zu drücken.

  • Seite 9: Übersicht Startbildschirm

    Betrieb | 3.2.2 Übersicht Startbildschirm 1. Menü 2. Aktiver Betriebsmodus 3. Temperatureinstellungen 4. Luftvolumenstromeinstel- lungen 5. Alarme und Warnmeldungen 6. Statuszeile 7. Außenlufttemperatur A. Rückkehr zum Startbildschirm E. Einstellungen Filterwechsel B. Informationen zum Lüftungsgerät (nur lesbar) F. Allgemeine Systemeinstellungen C. Aktive Alarme und Alarmprotokoll G.

  • Seite 10: Bildschirm Schnellinformationen

    Der obere Kreis auf dem Startbildschirm zeigt einen aktuell aktiven Benutzermodus an. Tippen Sie auf das Symbol, um den Modus zu ändern. Die Dauer muss für temporäre Anwenderfunktionen eingestellt werden. SAVE VSR 300/500 kehrt nach Ablauf der ein- gestellten Zeit in den vorherigen Arbeitsmodus zurück.

  • Seite 11: Ändern Der Temperatur

    Betrieb | Text Symbol Beschreibung Automatische Luftstromregelung. Der AUTO-Modus steht zur Auswahl, wenn die oder externe Bedarfssteuerung, Wochenprogramm Lüftersteuerungsfunktionen konfiguriert sind. Andernfalls ist das AUTO-Modus- Symbol im aktiven Benutzermodi-Menü nicht sichtbar. Der AUTO-Modus aktiviert Auto oder externe Bedarfssteuerung, Wochenprogramm Lüftersteuerung. Die Bedarf ist verfügbar, um als Luftströmungseinstellung im Wochenprogramm zu wählen.

  • Seite 12: Ändern Des Luftstroms

    | Betrieb Verwenden Sie die Pfeile nach oben und unten, um einen Wert zu erhöhen oder zu verringern. Die Standardeinstellung ist 18 °C. ECO-Modus ist eine Stromsparfunktion, die den Betrieb der Heizung teilweise einschränkt und nur aktiviert werden kann, wenn eine Heizung installiert ist. 3.2.7 Ändern des Luftstroms Tippen Sie auf das Ventilatorsymbol auf dem Startbildschirm.

  • Seite 13: Luftvolumenstromeinstellungen Bearbeiten

    Betrieb | Tippen Sie auf das Symbol in der unteren linken Ecke des Bildschirms, um einen neuen Zeitplan hinzuzufügen, oder drücken Sie die Bearbeiten-Taste, um den bereits hinzugefügten Zeitplan zu ändern. Berühren Sie den Schieberegler rechts, um den geplanten Zeitraum zu aktivieren. Stellen Sie die Zeit ein.

  • Seite 14: Wartung

    1. Es empfiehlt sich, dies alle 5 Jahre normalerweise von autorisierten Unternehmen, die darauf spezialisiert sind, durchführen zu lassen. • Verwenden Sie nur Originalersatzteile von Systemair! • Scannen Sie den Code auf dem Typenschild, um nach einer Ersatzteilliste zu suchen.

  • Seite 15: Reinigen Der Luftkammern

    Wartung | Reinigen der Luftkammern Gefahr • Vergewissern Sie sich, dass das Gerät von der Stromversorgung getrennt ist, bevor Sie Wartungs- oder Elektroarbeiten durchführen! In den Luftkammern des Produkts sammeln sich Staub und Schmutz an. Das Produkt muss regelmäßig gereinigt werden.

  • Seite 16: Auswahl Eines Unterschiedlichen Filtersatzes

    | Wartung 4.4.2 Auswahl eines unterschiedlichen Filtersatzes Standardfilter sind für Außenluft in guter Qualität ausgelegt. Es ist möglich, Filtersätze für schlechtere Aussenluftqualität auszuwählen und zu bestellen. Um die Filtersatzart zu ändern, 1. tippen Sie auf die Schaltfläche Wähle das Filterset im Alarmmenü. Alternativ dazu können Sie das Filter Systeminformationen.3.2.2 Über- sicht Startbildschirm, Seite 5(Pos.

  • Seite 17: Reinigen Von Ventilatoren

    Wartung | 5. Ziehen Sie den Rotor zu sich heran. Hierzu kann ein ge- wisser Kraftaufwand erforderlich sein. 6. Den Rotor reinigen. In heißer Seifenlauge waschen. Verwenden Sie keine ammoniakhaltigen Reinigungsmittel. Zum Beispiel mit einem Duschkopf oder vorsichtig mit Druckluft abspülen.

  • Seite 18: Austausch Des Rotorantriebsriemens

    | Wartung Die Motorlager sind lebensdauergeschmiert und wartungsfrei. Auch wenn die vorgeschriebenen Wartungsarbeiten wie z. B. das Auswechseln der Filter durchgeführt werden, können sich dennoch Staub und Fett langsam in den Ven- tilatoren ansammeln. Dadurch wird die Leistung gemindert. Die Ventilatoren können wie in dem nachstehend darge- stellten Verfahren gereinigt werden.

  • Seite 19: Wartung Des Kanalsystems

    Wartung | Falls beide verschweißten Riemen reißen, kann ein Verbindungsnippel als vorläufige Lösung zur Schnellreparatur die- nen, bis der verschweißte Riemen durch einen neuen Riemen ersetzt werden kann. Abhängig von der Art der Installati- on des Gerätes ist es nicht unbedingt nötig, den Wärmetauscher zu entfernen, um eine vorläufige Reparatur des defekten Antriebsriemens vorzunehmen, sofern Zugang zur Riemenscheibe besteht.

  • Seite 20: Überprüfen Des Außenlufteinlasses

    | Fehlersuche und Wohnzimmern, Nasszellen, WCs, etc. Bauen Sie die Luftauslässe und Abluftventile nach Bedarf aus und spülen Sie diese in heißer Seifenlauge ab (die Luftauslässe/Abluftventile müssen nicht ausgetauscht werden). Die Luftauslässe/ Abluftventile können bei Bedarf gereinigt werden. 4.8.2 Überprüfen des Außenlufteinlasses Laub und Schmutz können das Einlassgitter verstopfen und die Leistung verringern.

  • Seite 21: Elektrische Daten

    Elektrische Daten | Niedrige Zulufttemperatur 1. Überprüfen Sie die Bedieneinheit auf Alarme. 2. Überprüfen Sie die aktiven Funktionen auf der Bedieneinheit, wenn die Abtauungs-Funktion läuft. 3. Überprüfen Sie die eingestellte Zulufttemperatur auf der Bedieneinheit. 4. Überprüfen Sie, ob der ECO-Modus aktiviert ist (es ist eine Energiesparfunktion und kann die Aktivierung des Nach- heizregister blockieren).
  • Seite 22 Systemair UAB Linų st. 101 LT–20174 Ukmergė, LITHUANIA Phone +370 340 60165 Fax +370 340 60166 www.systemair.com...
