Inhaltszusammenfassung für SystemAir SAVE VTR 150/K

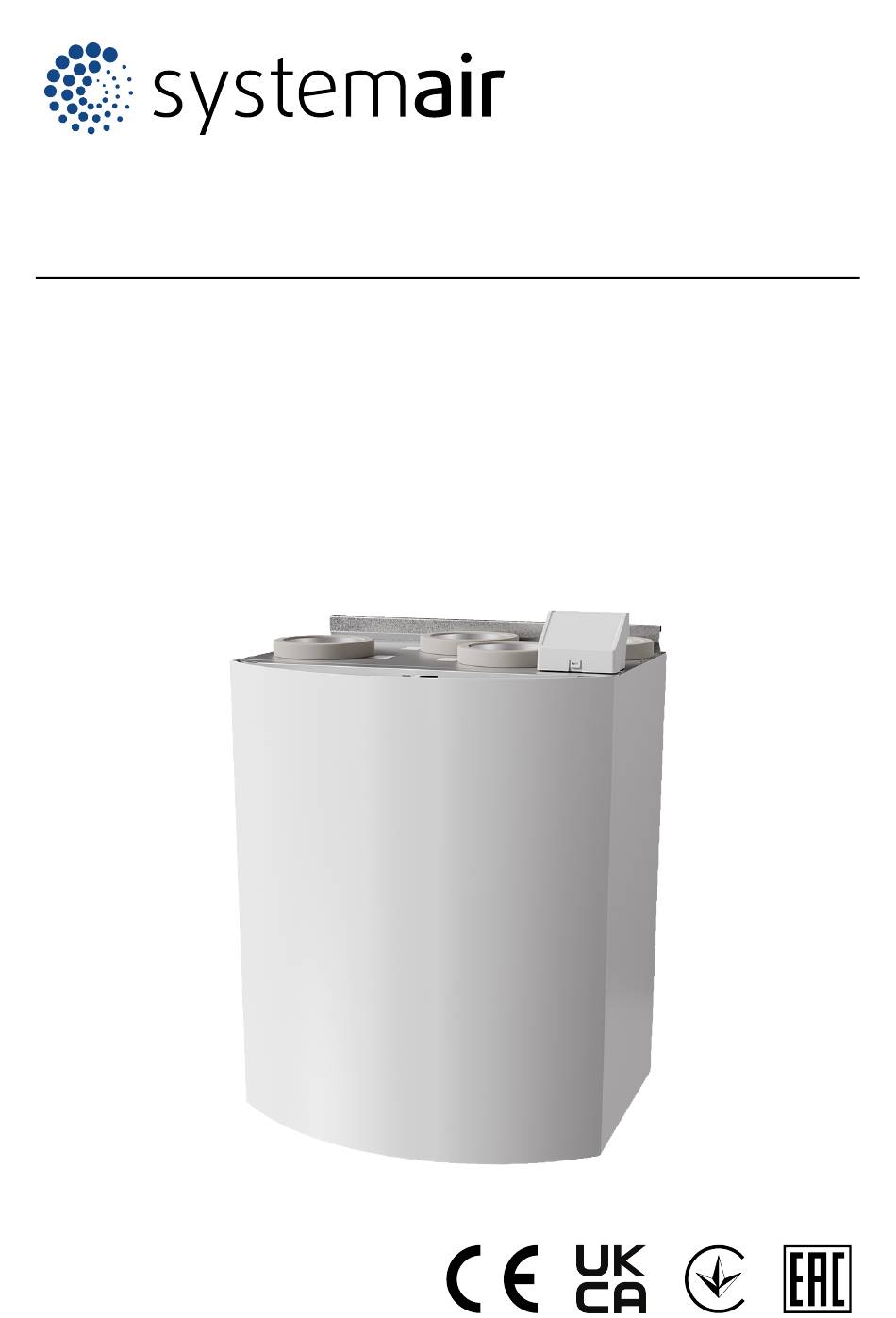

- Seite 1 Serviceanleitung SAVE VTR 150/K...
- Seite 2 Inhaltsverzeichnis 1 Einleitung............. 1 Installieren des PTC-Nachheizregisters im Außenluftkanal.......... 20 Dokumentbeschreibung ........ 1 So installieren Sie das elektrische Produktübersicht ......... 1 Nachheizregister im Zuluftkanal....21 Typenschild..........2 Installieren des PTC-Nachheizregisters im Produkthaftung ........... 2 Zuluftkanal ..........21 2 Sicherheit............. 2 So installieren Sie das elektrische Sicherheitsdefinitionen .........
- Seite 3 Zubehör. Diese Arbeiten dürfen nur von zugelassenen Fach- Einleitung kräften ausgeführt werden. Wenden Sie sich an technischen Support von Systemair, um Dokumentbeschreibung weitere Informationen darüber zu erhalten wie Sie Zubehör installieren, das nicht in diesem Dokument aufgeführt ist. Dieses Dokument enthält Anweisungen zur Wartung und Konfiguration des Produkts sowie zur Installation von Produktübersicht...
- Seite 4 Verwenden Sie bei allen Arbeiten am Produkt die persönliche Schutzausrüstung. • Zugelassener Augenschutz • Zugelassener Schutzhelm • Zugelassener Gehörschutz Verwenden Sie ein mobiles Gerät (Smartphone), um den Code zu scannen und rufen Sie dann das Systemair Dokumentenportal auf, um weitere Dokumente und entsprechende Übersetzungen zu finden.
- Seite 5 Typenschild zu finden. • Wenn Sie weitere Informationen über Ersatzteile benötigen, wenden Sie sich an den Technischer Support. • Verwenden Sie stets Ersatzteile von Systemair. • Um Ersatzteile zu finden, verwenden Sie den scannbarer Code auf dem Typenschild.
- Seite 6 So reparieren den Rotorriemen Warnung Tragen Sie bei der Installation und War- tung Schutzhandschuhe. Scharfe Kanten können zu Verletzungen führen. Hinweis! Entfernen Sie den Wärmetauscher, wenn sich die Riemen- scheibe auf der Rückseite befindet. Der Alarm Rotorüberwachung wird angezeigt, wenn der Rotorriemen beschädigt ist.
- Seite 7 Lösen Sie die Schrauben des Wärmetauschergehäuses, So tauschen Sie den um den Zugang zur Riemenscheibe zu ermöglichen. Rotorriemen aus Warnung Tragen Sie bei der Installation und War- tung Schutzhandschuhe. Scharfe Kanten können zu Verletzungen führen. Der Alarm Rotorüberwachung wird angezeigt, wenn der Rotorriemen beschädigt ist.
- Seite 8 So setzen Sie den manuellen Sicherheitstemperaturbe- grenzer STB zurück Drücken Sie die rote Taste am elektrischen Nachheizregister. So tauschen Sie den Temperatursensor aus Demontieren Sie den defekten Sensor. – Entfernen Sie den Steckverbinder zusammen mit dem defekten Sensor. – Wenn das Kabel keinen Steckverbinder aufweist, schneiden Sie das Kabel nahe am defekten Sensor ab (maximal 100 mm).
- Seite 9 Betrieb Der Zuluftventilator wird auf die Stufe Hoch eingestellt und der Das Produkt kann auf unterschiedliche Weise gesteuert Abluftventilator wird auf die Stufe werden: Niedrig eingestellt, um einen Überdruck in der Wohnung herzu- • SAVE CONNECT – drahtlose Steuerung mit einer stellen zur Verbesserung der mobilen Anwendung.
- Seite 10 Konfigurierbarer DI 1 hat die höchste Priorität und kann ECO -Modus hat Auswir- Der ECO-Modus wird im- nicht durch andere Benutzerfunktionen überschrieben kungen auf die folgenden mer durch folgende Modi werden. Benutzerfunktionen/Be- aktiviert: triebsmodi, wenn ausgewählt: Priorität der Funktionen und Modi •...
- Seite 11 • Aktive Alarme Der Alarmbildschirm ist leer, wenn keine aktiven oder pro- tokollierten Alarme vorhanden sind. 4.7.1 Überblick über die Alarme Hinweis! Wenn der Alarm weiterhin besteht, wenden Sie sich an den Systemair technischen Support. Alarm Erklärung Lösung Alarme der A-Klasse Frostschutz...
- Seite 12 Alarm Erklärung Lösung Abluftventilator Regelfehler Der Abluftdruck liegt unter dem einge- Stellen Sie sicher, dass der Luft- stellten Grenzwert. schlauch für den Drucksensor richtig angeschlossen und das Kabel nicht be- • Der Alarm stoppt das Produkt. schädigt ist. Feuer Feueralarm ist aktiviert. Beseitigen Sie die Ursache des Feuer- alarms, quittieren Sie den Alarm und •...
- Seite 13 Alarm Erklärung Lösung Überhitzungstemperatursensor (OHT) Zeigt eine Fehlfunktion des Sicherheits- Stellen Sie sicher, dass der Sensor rich- temperaturbegrenzers STB an. tig angeschlossen und das Kabel nicht beschädigt ist. Zulufttemperatursensor Zeigt eine Fehlfunktion des Zuluft-Tem- Stellen Sie sicher, dass der Sensor rich- peratursensors an.
- Seite 14 Alarm Erklärung Lösung Externer RH-Sensor Zeigt eine Fehlfunktion des externen Stellen Sie sicher, dass der Sensor rich- Sensors für Luftfeuchtigkeit an. tig angeschlossen und das Kabel nicht beschädigt ist. Wenn es sich um einen drahtlosen Sen- sor handelt, überprüfen Sie das RS485- Gateway und den Sensorstatus in der Bedieneinheit.
- Seite 15 Hinweis! Wochenpro- Konfigurieren Sie das Ausgangssignal gramm geplant für einen geplanten Wochenzeitraum. • Die Signale für relative Luftfeuchtigkeit und Drehzahl von Ventilatoren sind bereits an spezifische Klemmen Konfigurieren Sie das Ausgangssignal, voradressiert und können nicht geändert werden. Alle das aktiviert wird, wenn keine weite- anderen Eingänge können für beliebige Funkionen kon- Gerätestatus ren Alarme mehr aktiviert sind oder es...
- Seite 16 Kühler • Legen Sie das P-Band fest. Die Standardeinstellung lautet 4 °C. • Wählen Sie den Kühlertyp aus. Bei jeder Auswahl werden zusätzliche Konfigurationsoptionen entsperrt. Die Stan- Bereich: 1–60 °C. dardeinstellung lautet Kein Erhitzer. • Stellen Sie die I-Zeit ein. Die Standardeinstellung lautet Kein Erhitzer/Wasser/Change-over.
- Seite 17 Einstellung Manuell Manuell Volumenkon- Druckkonstant Externe stant Ansteuerung Einstellung der 16-100% 500–5000 U/min Sensorbereich (Luftstromeinheit) 0–100 % Volumenstromstu- fe für jede Ebene Manueller Ventilatorenstopp - aktiviert oder deaktiviert den manuellen Ventilatorstopp. Die Standardeinstellung lautet AUS. Drucksensoren - – – Sensor für Zuluftventilator: –...
- Seite 18 • Starten oder stoppen Sie die Umschaltfunktion für relative Stellen Sie die Außen-Höchsttemperatur ein. Die Stan- Luftfeuchtigkeit. Die Standardeinstellung lautet EIN. dardeinstellung lautet 23 °C. • Wenn die Regelung Feuchteübertragung-Funktion akti- Stellen Sie die Außen-Mindesttemperatur ein. Die Stan- viert ist, muss Folgendes konfiguriert werden: dardeinstellung lautet 12 °C.
- Seite 19 Parameter • Betriebsmodi – detaillierte Beschreibung aller Betriebsmodi • Berühren Sie das Symbol oben rechts, um den Para- • Funktionen detaillierte Beschreibung der verschiedenen metertyp, die Position auf der Y-Achse und den Zeitraum Anwenderfunktionen. von 60 Minuten bis 2 Wochen festzulegen, und erstellen Sie dann auf der Grundlage der gespeicherten Daten ei- •...
- Seite 20 Übersicht über das Zubehör Schematische Darstellung des verfügbaren Zubehörs RMK-T CO 2 PTC-S PH-S PH-E WH/WC (cooling) (heating) RL RL AO DO • 4 - Fortluft 5.1.1 Erläuterung der Symbole • ZV = Zuluftventilator • 1 - Außenluft • EAF = Abluftventilator •...
- Seite 21 • PTC = PTC-Nachheizregister im Außenluftkanal Zubehörliste: • PTC-S PTC = PTC-Nachheizregister im Zuluftkanal • Systemair-1 CO2 duct sensor — 14906 • ECT - zusätzlicher Temperatursensor des Reglers • Systemair-E CO2 sensor — 14904 • OAT = Temperatursensor des Außenluftkanals •...
- Seite 22 So installieren Sie das Installieren des PTC- elektrische Nachheizregister Nachheizregisters im im Außenluftkanal Außenluftkanal Zubehörliste: Zubehörliste: • CB 125-0,6 230V/1 Duct heater — 5289, CB 125-1,2 • PTC – DN125 – 0.8kW — 215132 230V/1 Duct heater — 5290, CB 125-1,8 230V/1 Duct •...
- Seite 23 So installieren Sie das Installieren des PTC- elektrische Nachheizregister Nachheizregisters im im Zuluftkanal Zuluftkanal Zubehörliste: Zubehörliste: • CB 125-0,6 230V/1 Duct heater — 5289, CB 125-1,2 • PTC – DN125 – 0.8kW — 215132 230V/1 Duct heater — 5290, CB 125-1,8 230V/1 Duct •...
- Seite 24 So installieren Sie das So installieren Sie das elektrische Nachheizregister Wasserheizregister im im Zuluftkanal (zusätzlicher Zuluftkanal Bereich) Zubehörliste: Zubehörliste: • VBC 125-2 Water heating battery — 5457 • CB 125-0,6 230V/1 Duct heater — 5289, CB 125-1,2 • VBC 125-3 Water heating battery — 9839 230V/1 Duct heater —...
- Seite 25 Konfigurieren: So installieren Sie den Wechseln Sie zum Menü Service / Konfiguration Menü. Wasserkühler im Zuluftkanal Geben Sie das Passwort ein (Standard 1111). Zubehörliste: Legen Sie den Nachheizregistertyp fest: Komponenten • CWK 125-3-2,5 Duct cooler,circ — 30021 � Erhitzer � Wasser. Stellen Sie den Spannungstyp für den Stellantrieb ein.
- Seite 26 5.10 So installieren Sie den Erdwärmetauscher Der Erdwärmetauscher kann an einen Außenluftkanal ange- schlossen werden, um die Lufttemperatur zu erhöhen und die Bildung von Eis auf dem Wärmetauscher zu vermeiden. Außerdem kann der Erdwärmetauscher dazu verwendet wer- den, die Temperatur im Sommer zu senken. CB AI CB GND CB DO...
- Seite 27 Montage: 5.11 So installieren Sie die Installieren Sie die Heiz- und Kühlregister (WH/WC) mit Wärmepumpe mit mindestens 100 mm Abstand vom Gerät im Zuluftkanal. Umschaltventil Installieren Sie bei Bedarf die Umwälzpumpe (CWP). Schließen Sie die Umwälzpumpe an das Steuerrelais an Zubehörliste: (RL).
- Seite 28 Konfigurieren: Wechseln Sie zum Menü Service / Konfiguration Menü. Geben Sie das Passwort ein (Standard 1111). Legen Sie den Nachheizregistertyp fest: Komponenten � Erhitzer � Change-over. Stellen Sie den Kühlertyp ein.Komponenten � Erhitzer � Change-over. Wenn das Produkt über ein internes elektrisches Nach- heizregister verfügt, deaktivieren Sie die Steuerung des elektrischen Nachheizregisters.
- Seite 29 Konfigurieren: 5.13 So installieren Sie den Wechseln Sie zum Menü Service / Konfiguration Menü. Differenzdruckschalter Geben Sie das Passwort ein (Standard 1111). Der Differenzdruckschalter sendet ein Signal, wenn der Luft- Wechseln Sie zum Menü Eingänge � UNIVERSAL. druck im Luftkanal den Sollwert erreicht. Wählen Sie den Universaleingang aus, an den der Diffe- renzdruckschalter angeschlossen ist.
- Seite 30 So konfigurieren Sie SAVE LIGHT: Betätigen Sie 10 Sekunden lang die Taste, um den aktuellen Adresswert des Bedienfelds anzuzeigen. Drücken Sie auf die Schaltfläche , um den Wert zu erhöhen und die Schaltfläche , um den Wert zu senken. Der Adresswert kann von 6 auf 10 verstellt werden. Der Stan- dardwert lautet 10.
- Seite 31 5.16 So schließen Sie den Präsenzmelder an Jede erforderliche Funktion kann von einem Präsenzmelder gestartet werden, wenn im Raum eine Bewegung erkannt wird. Zubehörliste: • Presence detector/IR24 — 6995 Konfigurieren: Wechseln Sie zum Menü Service / Konfiguration Menü. Geben Sie das Passwort ein (Standard 1111). Wechseln Sie zum Menü...
- Seite 32 © Copyright Systemair AB Alle Recht vorbehalten Systemair AB behält sich das Recht vor, seine Produkte ohne vorherige Benachrichtigung zu ändern. Dies gilt auch für bereits bestellte Produkte, solange diese Änderung keinen Einfluss auf die zuvor vereinbarten Produktspezifikationen hat. Aus dem Englischen übersetztes Dokument...
