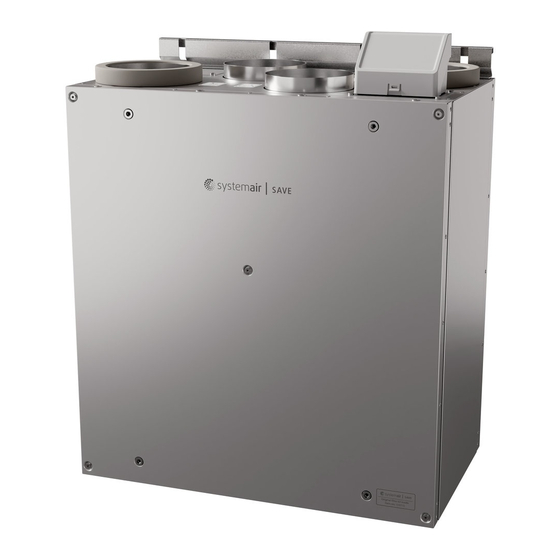

SystemAir SAVE VTR 100/B Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für SAVE VTR 100/B:
- Betriebs- und wartungsanleitung (284 Seiten) ,
- Service (54 Seiten) ,
- Installationsanleitung (30 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für SystemAir SAVE VTR 100/B
Inhaltszusammenfassung für SystemAir SAVE VTR 100/B
- Seite 1 SAVE VTR 100/B Bedienungsanleitung Aus dem Englischen übersetztes Dokument | 2545362 · v1...
- Seite 2 © Copyright Systemair UAB Alle Rechte vorbehalten E&OE Systemair UAB behält sich das Recht vor, ihre Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. 2545362 | v1...
- Seite 3 Inhaltsverzeichnis Übersicht............1 Austausch des Rotorantriebsriemens......13 Allgemeine Beschreibung......1 Wartung des Kanalsystems..... 15 Gewährleistung ........1 4.7.1 Reinigen der Abluftventile und Typenschild...........1 Luftauslässe......15 Warnhinweise ..........1 4.7.2 Überprüfen des Betrieb............2 Außenlufteinlasses ....15 SAVE LIGHT Bedieneinheit ......2 4.7.3 Überprüfung der Dachhaube 3.1.1 Anzeigen........2 (sofern vorgesehen) ....
- Seite 5 Lesen Sie die Anleitung sorgfältig und vollständig durch. Für die Beschreibung der erweiterten Einstellungen und die Installation von Zubehör siehe Service und Zubehör Installationshandbuch. Alle Dokumente finden Sie in unserem Online-Katalog unter www.systemair.com. Gewährleistung Zur Geltendmachung von Gewährleistungsansprüchen müssen die Produkte ordnungsgemäß angeschlossen, betrieben und gemäß...
- Seite 6 | Betrieb Warnung • Dieses Produkt darf nicht von Kindern oder Personen mit verminderten körperlichen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen genutzt werden, wenn von der für ihre Sicherheit verantwortlichen Person keine Anweisungen in Bezug auf die Nutzung gegeben wurde oder wenn der Betrieb von dieser Person nicht überwacht wird.
- Seite 7 Betrieb | Niedrig Stoßlüftung Auto - blinkt Normal Hoch (Minimum) langsam (Maximum) Der Lüfter kann Ventilatordreh- Ventilatordreh- Ventilatordreh- Stellt die Automatische in den Modus zahl – 25 % zahl – 45 % zahl – 70 % Geschwindigkeit Luftstromrege- Aus gestellt der Zu- und lung.
- Seite 8 | Betrieb Anzeige Adresswert Die LEDs für den Aktualisierungsmodus leuchten. Alle LEDs sind leuchten. SAVE TOUCH Bedieneinheit/ SAVE CONNECT Die Einstellungen werden durch Berühren der Symbole oder Optionen vorgenommen. Der Touchscreen ist empfindlich und es ist nicht nötig, zu hart zu drücken. SAVE CONNECT -Lösung (mobile App und Internetzugangsmodul) weist eine ähnliche Menüstruktur und Funktionalität wie das SAVE TOUCH Bedienpanel auf.
- Seite 9 Betrieb | 3.2.2 Übersicht Startbildschirm 1. Menü 2. Aktiver Betriebsmodus 3. Temperatureinstellungen 4. Luftvolumenstromeinstel- lungen 5. Alarme und Warnmeldungen 6. Statuszeile 7. Außenlufttemperatur A. Rückkehr zum Startbildschirm E. Einstellungen Filterwechsel B. Informationen zum Lüftungsgerät (nur lesbar) F. Allgemeine Systemeinstellungen C. Aktive Alarme und Alarmprotokoll G.
- Seite 10 Der obere Kreis auf dem Startbildschirm zeigt einen aktuell aktiven Benutzermodus an. Tippen Sie auf das Symbol, um den Modus zu ändern. Die Dauer muss für temporäre Anwenderfunktionen eingestellt werden. SAVE VTR 100/B kehrt nach Ablauf der einge- stellten Zeit in den vorherigen Arbeitsmodus zurück.
- Seite 11 Betrieb | Text Symbol Beschreibung Automatische Luftstromregelung. Der AUTO-Modus steht zur Auswahl, wenn die oder externe Bedarfssteuerung, Wochenprogramm Lüftersteuerungsfunktionen konfiguriert sind. Andernfalls ist das AUTO-Modus- Symbol im aktiven Benutzermodi-Menü nicht sichtbar. Der AUTO-Modus aktiviert Auto oder externe Bedarfssteuerung, Wochenprogramm Lüftersteuerung. Die Bedarf ist verfügbar, um als Luftströmungseinstellung im Wochenprogramm zu wählen.
- Seite 12 | Betrieb Verwenden Sie die Pfeile nach oben und unten, um einen Wert zu erhöhen oder zu verringern. Die Standardeinstellung ist 18 °C. ECO-Modus ist eine Stromsparfunktion, die den Betrieb der Heizung teilweise einschränkt und nur aktiviert werden kann, wenn eine Heizung installiert ist. 3.2.7 Ändern des Luftstroms Tippen Sie auf das Ventilatorsymbol auf dem Startbildschirm.
- Seite 13 Betrieb | Tippen Sie auf das Symbol in der unteren linken Ecke des Bildschirms, um einen neuen Zeitplan hinzuzufügen, oder drücken Sie die Bearbeiten-Taste, um den bereits hinzugefügten Zeitplan zu ändern. Berühren Sie den Schieberegler rechts, um den geplanten Zeitraum zu aktivieren. Stellen Sie die Zeit ein.
- Seite 14 1. Es empfiehlt sich, dies alle 5 Jahre normalerweise von autorisierten Unternehmen, die darauf spezialisiert sind, durchführen zu lassen. • Verwenden Sie nur Originalersatzteile von Systemair! • Scannen Sie den Code auf dem Typenschild, um nach einer Ersatzteilliste zu suchen.
- Seite 15 Wartung | Wenn die Filter gewechselt werden müssen, wird auf der Anzeige der Be- dieneinheit ein Alarm angezeigt. In diesem Fall bitte Folgendes tun: 1. Stoppen Sie das Gerät, indem Sie die Stromversorgung trennen. 2. Öffnen und entfernen Sie die Seitenabdeckung. Siehe Kapitel 4.2. 3.
- Seite 16 | Wartung Warnung • Stellen Sie beim Entfernen des Wärmetauschers sicher, dass sich keine kleinen Kinder unter dem Gerät aufhalten! Vorsicht • Achten Sie während der Montage- und Wartungsarbeiten auf scharfe Kanten. Tragen Sie Schutzhandschuhe. Trotz Durchführung der erforderlichen Wartungsarbeiten lagert sich Staub im Wärmetauscherblock ab. Deshalb ist es für die Aufrechterhaltung der hohen Leistungsfähigkeit von entscheidender Bedeutung, dass der Wärmetauscherblock vom Gerät entfernt und in regelmäßigen Abständen wie nachstehend dargestellt gereinigt wird.
- Seite 17 Wartung | Die Motorlager sind lebensdauergeschmiert und wartungsfrei. Auch wenn die vorgeschriebenen Wartungsarbeiten wie z. B. das Auswechseln der Filter durchgeführt werden, können sich dennoch Staub und Fett langsam in den Ven- tilatoren ansammeln. Dadurch wird die Leistung gemindert. 1. Ziehen Sie die Kabel für die Stromversorgung des Venti- lators ab.
- Seite 18 | Wartung Falls beide verschweißten Riemen reißen, kann ein Verbindungsnippel als vorläufige Lösung zur Schnellreparatur die- nen, bis der verschweißte Riemen durch einen neuen Riemen ersetzt werden kann. Abhängig von der Art der Installati- on des Gerätes ist es nicht unbedingt nötig, den Wärmetauscher zu entfernen, um eine vorläufige Reparatur des defekten Antriebsriemens vorzunehmen, sofern Zugang zur Riemenscheibe besteht.
- Seite 19 Wartung | Temporäre Riemenreparaturlösung 1. Stoppen Sie das Gerät, indem Sie die Stromversorgung trennen. Entfernen Sie die Abdeckung des Gerätes. Entfernen Sie die Abdeckung des Wärmeübertragers. 2. Verwenden Sie ein Klebeband, um den Antriebsriemen am Rotationswärmetauscher zu befestigen, und drehen Sie den Wärmetauscher per Hand, bis Sie den Riemen zu fassen bekommen.
- Seite 20 | Fehlersuche 4.7.4 Überprüfen und Reinigen des Kanalsystems Auch wenn die vorgeschriebenen Wartungsarbeiten wie z.B. das Auswechseln der Filter durchgeführt werden, können sich dennoch Staub und Fett im Kanalsystem ablagern. Dadurch wird die Leistung der Anlage gemindert. Aus diesem Grund sollten die Rohrleitungen nach Bedarf gereinigt/ausgewechselt werden. Stahlkanäle lassen sich rei- nigen, indem eine in Seifenlauge getränkte Bürste durch den Kanal gezogen wird, und zwar über die Luftauslass-/Ven- tilöffnungen oder über spezielle Kontrollklappen im Kanalsystem (sofern vorgesehen).
- Seite 21 Elektrische Daten | 7. Bei installierter elektrischer / sonstiger Nachheizbatterie: Überprüfen Sie, ob der Überhitzungsschutzthermostat noch aktiv ist. Ggf. durch Drücken der roten Taste auf der Frontplatte des elektrischen Nachheizers zurücksetzen. 8. Prüfen Sie, ob der Extraktfilter gewechselt werden muss. 9.
