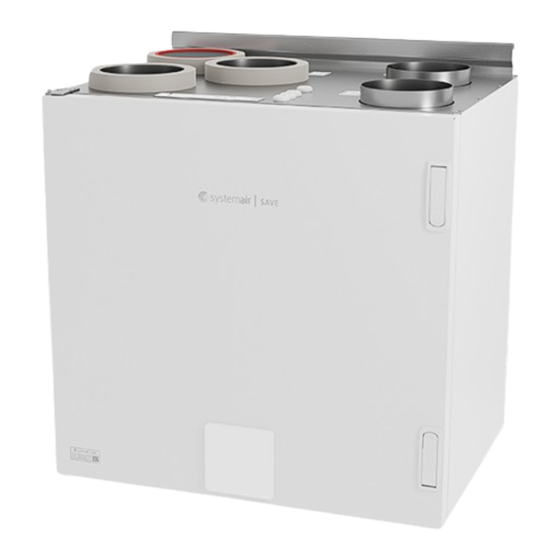

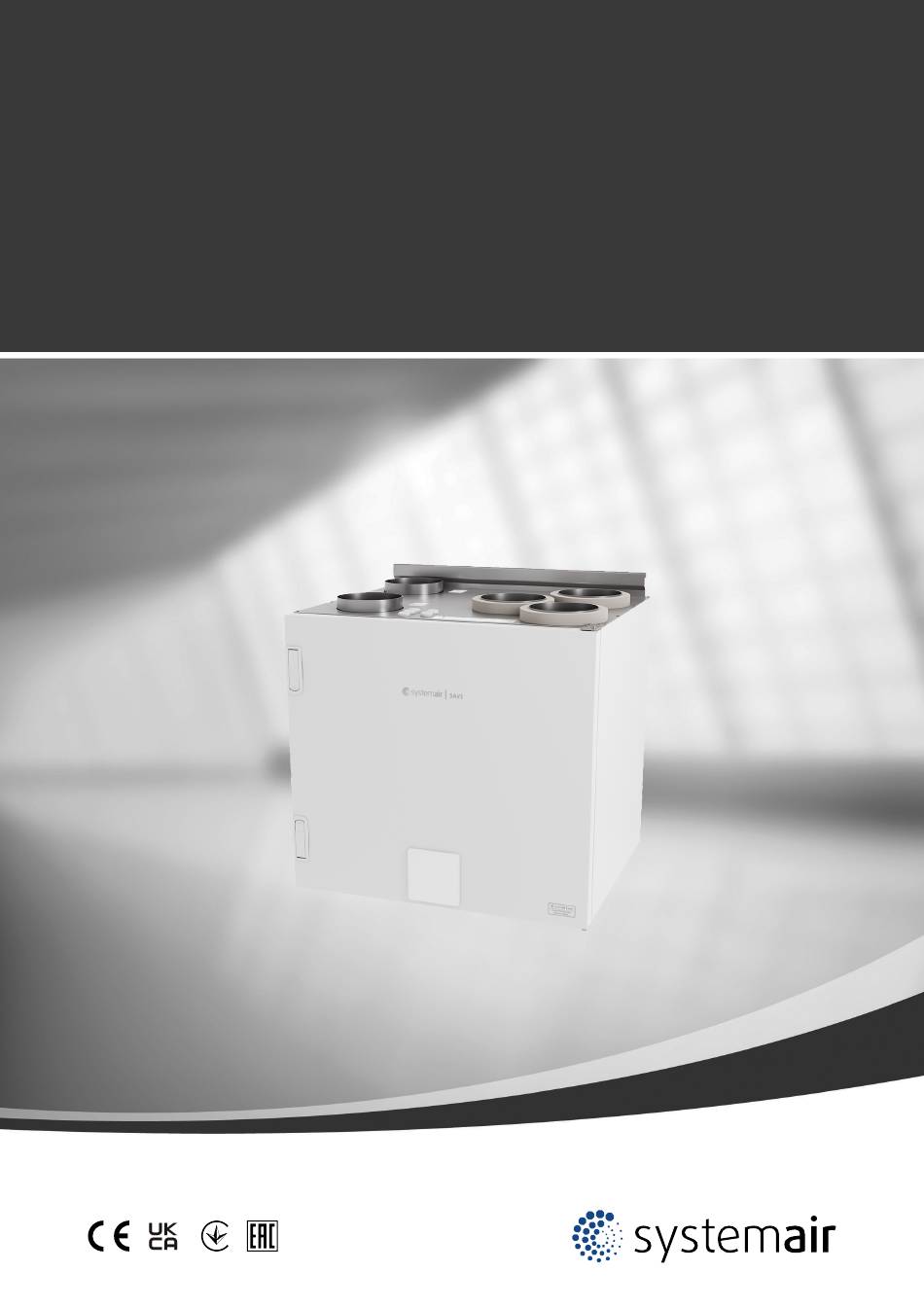

- Seite 1 SAVE VTR 275/B Bedienungsanleitung Aus dem Englischen übersetztes Dokument | 2817682 · v01...
- Seite 2 © Copyright Systemair UAB Alle Rechte vorbehalten E&OE Systemair UAB behält sich das Recht vor, ihre Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. 2817682 | v01...
- Seite 3 Inhaltsverzeichnis Übersicht............1 Reinigen von Ventilatoren ...... 12 Wartung des Kanalsystems..... 12 Allgemeine Beschreibung......1 4.5.1 Reinigen der Abluftventile und Gewährleistung ........1 Luftauslässe......12 Typenschild...........1 4.5.2 Überprüfen des Warnhinweise ..........1 Außenlufteinlasses ....13 Betrieb............2 4.5.3 Überprüfung der Dachhaube SAVE LIGHT Bedieneinheit ......2 (sofern vorgesehen) ....
- Seite 5 Für die Beschreibung der erweiterten Einstellungen und die Installation von Zubehör siehe Service und Zubehör Installationshandbuch. Alle Dokumente finden Sie in unserem Online-Katalog unter www.systemair.com. Gewährleistung Zur Geltendmachung von Gewährleistungsansprüchen müssen die Produkte ordnungsgemäß angeschlossen, betrieben und gemäß den Angaben in den Datenblättern verwendet werden. Weitere Voraussetzungen sind ein abgeschlossener, lückenloser Wartungsplan und ein Inbetriebnahmeprotokoll.
- Seite 6 | Betrieb Warnung • Dieses Produkt darf nicht von Kindern oder Personen mit verminderten körperlichen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen genutzt werden, wenn von der für ihre Sicherheit verantwortlichen Person keine Anweisungen in Bezug auf die Nutzung gegeben wurde oder wenn der Betrieb von dieser Person nicht überwacht wird.
- Seite 7 Betrieb | Niedrig Stoßlüftung Auto - blinkt Normal Hoch (Minimum) langsam (Maximum) Der Lüfter kann Ventilatordreh- Ventilatordreh- Ventilatordreh- Stellt die Automatische in den Modus zahl – 25 % zahl – 45 % zahl – 70 % Geschwindigkeit Luftstromrege- Aus gestellt der Zu- und lung.
- Seite 8 | Betrieb Anzeige Adresswert Die LED für niedrigen Luftstrom leuchtet. Die LEDs für normalen Luftstrom leuchten. Die LEDs für hohen Luftstrom leuchten. Die LEDs für den Aktualisierungsmodus leuchten. Alle LEDs sind leuchten. SAVE TOUCH Bedieneinheit/ SAVE CONNECT Die Einstellungen werden durch Berühren der Symbole oder Optionen vorgenommen. Der Touchscreen ist empfindlich und es ist nicht nötig, zu hart zu drücken.
- Seite 9 Betrieb | 3.2.2 Übersicht Startbildschirm 1. Menü 2. Aktiver Betriebsmodus 3. Temperatureinstellungen 4. Luftvolumenstromeinstel- lungen 5. Alarme und Warnmeldungen 6. Statuszeile 7. Außenlufttemperatur A. Rückkehr zum Startbildschirm E. Einstellungen Filterwechsel B. Informationen zum Lüftungsgerät (nur lesbar) F. Allgemeine Systemeinstellungen C. Aktive Alarme und Alarmprotokoll G.
- Seite 10 Der obere Kreis auf dem Startbildschirm zeigt einen aktuell aktiven Benutzermodus an. Tippen Sie auf das Symbol, um den Modus zu ändern. Die Dauer muss für temporäre Anwenderfunktionen eingestellt werden. SAVE VTR 275/B kehrt nach Ablauf der einge- stellten Zeit in den vorherigen Arbeitsmodus zurück.
- Seite 11 Betrieb | Text Symbol Beschreibung Automatische Luftstromregelung. Der AUTO-Modus steht zur Auswahl, wenn die oder externe Bedarfssteuerung, Wochenprogramm Lüftersteuerungsfunktionen konfiguriert sind. Andernfalls ist das AUTO-Modus- Symbol im aktiven Benutzermodi-Menü nicht sichtbar. Der AUTO-Modus aktiviert Auto oder externe Bedarfssteuerung, Wochenprogramm Lüftersteuerung. Die Bedarf ist verfügbar, um als Luftströmungseinstellung im Wochenprogramm zu wählen.
- Seite 12 | Betrieb Verwenden Sie die Pfeile nach oben und unten, um einen Wert zu erhöhen oder zu verringern. Die Standardeinstellung ist 18 °C. ECO-Modus ist eine Stromsparfunktion, die den Betrieb der Heizung teilweise einschränkt und nur aktiviert werden kann, wenn eine Heizung installiert ist. 3.2.7 Ändern des Luftstroms Tippen Sie auf das Ventilatorsymbol auf dem Startbildschirm.
- Seite 13 Betrieb | Tippen Sie auf das Symbol in der unteren linken Ecke des Bildschirms, um einen neuen Zeitplan hinzuzufügen, oder drücken Sie die Bearbeiten-Taste, um den bereits hinzugefügten Zeitplan zu ändern. Berühren Sie den Schieberegler rechts, um den geplanten Zeitraum zu aktivieren. Stellen Sie die Zeit ein.
- Seite 14 1. Es empfiehlt sich, dies alle 5 Jahre normalerweise von autorisierten Unternehmen, die darauf spezialisiert sind, durchführen zu lassen. • Verwenden Sie nur Originalersatzteile von Systemair! • Scannen Sie den Code auf dem Typenschild, um nach einer Ersatzteilliste zu suchen.
- Seite 15 Wartung | Wechseln von Filtern Die Filter können nicht gereinigt werden, sondern müssen bei Bedarf ausgewechselt werden. Dies wird je nach Luft- verschmutzung am Installationsort normalerweise 1–2 Mal im Jahr durchgeführt. Es ist sehr wichtig, die Filter regelmäßig zu wechseln, um die Leistung und Energieeffizienz des Gerätes zu gewährleisten.
- Seite 16 | Wartung Reinigen von Ventilatoren Gefahr • Achten Sie darauf, dass die Netzstromversorgung des Geräts getrennt ist, bevor Sie Wartungsarbeiten oder elektrische Arbeiten ausführen! Warnung • Auch nach Trennung des Gerätes von der Netzversorgung besteht dennoch Verletzungsgefahr aufgrund rotierender Teile, die noch nicht zum völligen Stillstand gekommen sind. Warnung •...
- Seite 17 Fehlersuche | 4.5.2 Überprüfen des Außenlufteinlasses Laub und Schmutz können das Einlassgitter verstopfen und die Leistung verringern. Überprüfen Sie das Einlassgitter und reinigen Sie es bei Bedarf. Es empfiehlt sich, dies mindestens zwei Mal im Jahr zu machen. 4.5.3 Überprüfung der Dachhaube (sofern vorgesehen) Die Dachhaube (sofern vorgesehen), die an dem Abluftkanal angeschlossen ist, muss mindestens zwei Mal im Jahr überprüft und bei Bedarf gereinigt werden.
- Seite 18 | Elektrische Daten 3. Überprüfen Sie die eingestellte Zulufttemperatur auf der Bedieneinheit. 4. Überprüfen Sie, ob der ECO-Modus aktiviert ist (es ist eine Energiesparfunktion und kann die Aktivierung des Nach- heizregister blockieren). 5. Überprüfen Sie, ob die BenutzermodiUrlaub, Abwesend oder Party die auf dem Bedienfeld oder über einen fest verdrahteten Schalter aktiviert sind.
- Seite 19 2817682 | v01...
- Seite 20 Systemair UAB Linų st. 101 LT–20174 Ukmergė, LITHUANIA Phone +370 340 60165 Fax +370 340 60166 www.systemair.com...
