Seite 1 SAVE VTR 150/K Installation and Service ........2 Betriebs- und Wartungsanleitung....110 Installation och Service ......56 Asennus ja huolto ........168 Document translated from English | 211567 · B003...
Seite 109 2114702 | B003...
Seite 110: Betriebs- Und Wartungsanleitung
Systemair UAB behält sich das Recht vor, ihre Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. Systemair haftet nicht oder ist durch Gewährleistung verpflichtet, wenn diese Anweisungen bei der Installation oder dem Service nicht eingehalten werden.
Seite 111 Inhaltsverzeichnis Konformitätserklärung........113 7.5.4 Luftqualität (IAQ)....127 7.5.5 Statuszeile ......127 Entsorgung und Recycling ......114 Beschreibung der Benutzer Funktion Warnhinweise ..........114 Symbole........... 128 Über dieses Dokument ......... 114 Hauptmenü........129 Produktinformationen ........114 7.7.1 Informationen zum Allgemeines........114 Lüftungsgerät....
Seite 112 Inhaltsver- zeichnis 11.1.1 Einrichten der Fernbedienung des Gerätes ......153 11.2 Luftqualitätssensoren......154 11.3 Temperaturregelung ......156 11.3.1 Elektrisches Vorheizregister für Kanalmontage....156 11.3.2 Wassernachheizregister für Kanalmontage ....... 157 11.3.3 Wasserkühlregister für Kanalmontage ....... 159 11.3.4 Change-Over Register für Heiz-/Kühlfunktion ....161 11.4 Luftstromregelung......
Seite 113: Konformitätserklärung

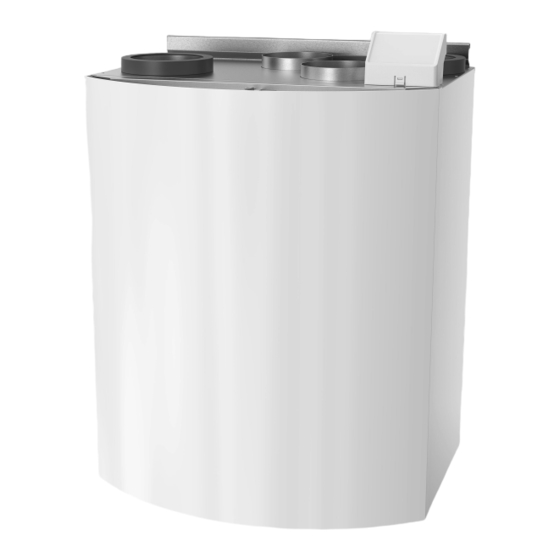

Produkt: Lüftungsgerät mit Wärmerückgewinnung: SAVE VTR 150/K (Die Erklärung gilt nur für die Produkte, wie sie in die Einrichtung geliefert und dort gemäß den dazugehörigen Installati- onsanweisungen installiert wurden. Die Versicherung deckt keine Komponenten ab, die hinzugefügt werden, oder Ar- beiten, die anschließend an dem Produkt ausgeführt werden.)
Seite 114: Entsorgung Und Recycling
• Vergewissern Sie sich vor dem Starten des Geräts, dass die Filter eingebaut sind. Über dieses Dokument Diese Installationsanleitung bezieht sich auf die Lüftungsgeräte vom Typ SAVE VTR 150/K , die von Systemair herge- stellt werden. Die Anleitung enthält grundlegende Informationen und Empfehlungen hinsichtlich Bauart, Installation, Inbetriebnahme und Betrieb zur Gewährleistung eines ordnungsgemäßen und fehlerfreien Betriebs des Gerätes.
Seite 115: Einbauempfehlung Betreffend Kondensation
Produktinformationen | Es gibt zwei Modelloptionen, ein rechtsseitiges (R) und ein linksseitiges (L) Modell (Abbildung 1). Die unterschiedlichen Modelle werden anhand der Zuluftöffnung erkannt, die sich bei einem (L)-Gerät auf der linken Seite des Geräts und bei einem (R)-Gerät auf der rechten Seite befindet. Beide Modelle verfügen über ein installiertes Nachheizregister mit 500 W oder 1000 W .
Seite 116: Transport Und Lagerung
Das Kondensat entsteht sobald die relative Luftfeuchtigkeit im Aufstellungsraum 34% und mehr beträgt. Transport und Lagerung Das SAVE VTR 150/K sollte so gelagert und transportiert werden, dass es vor materiellen Schäden an Gehäusewänden etc. geschützt wird. Abdeckungen sollten benutzt werden, um zu verhindern, dass Staub, Regen und Schnee eindringen und das Gerät und seine Bestandteile schädigen können.
Seite 117: Anschlüsse Links- Und Rechtsseitige Modelle
Produktinformationen | 5.4.2 Anschlüsse links- und rechtsseitige Modelle Bild 2 Links- und rechtsseitige Modelle Position Beschreibung Rechtsseitiges Modell (der Zuluftanschluss befindet sich von vorne betrachtet auf der rechten Seite des Gerätes) Linksseitiges Modell (das Zuluftanschlussfeld befindet sich von vorne betrachtet auf der linken Seite des Gerätes) Symbol Beschreibung...
Seite 118: Abluft, Filter Vom Typ M5/Epm10
5.4.3.1 Zuluft,M5/ePM10 60% Filter vom Typ 5.4.3.2 Abluft, Filter vom Typ M5/ePM10 60% 5.4.4 Energieverbrauch und Absicherung SAVE VTR 150/K verfügt über ein installiertes Nachheizregister mit 500 W oder 1000 W . Tabelle 1 Elektrische Daten 500 W 1000 W...
Seite 119: Installation
Prüfen Sie bevor Sie mit der Installation beginnen, ob alle Geräte geliefert wurden. Jegliche Abweichungen von der be- stellten Ware müssen dem Händler der Systemair-Produkte gemeldet werden. Installationsort/Installation Das SAVE VTR 150/K ist über einem Herd anzubringen. Bild 3 SAVE VTR 150/K in einer Küche Mindestabstand zwischen Schränken (mm) SAVE VTR 150/K Breite des Geräts (mm)
Seite 120: Äußere Frontabdeckung Entfernen / Befestigen
| Installation 2 Befestigen Sie die Wandaufhängung (Pos. 1) mit dem Vibrationsdämpfungspad (Pos. 2) mittels der beige- fügten Schrauben an der Wand. Verwenden Sie geeig- nete Löcher, um die Halterung an der Wand festzuschrauben. Die untere Seite der Halterung sollte 40 mm (H) unter der Oberseite des Geräts sein.
Seite 121: Innere Abdeckung Entfernen / Befestigen
Bild 5 Innere Abdeckung entfernen / befestigen Konfiguration Allgemeines SAVE VTR 150/K beinhaltet eine moderne Bedieneinheit mit LCD Touchscreen, auch bekannt als HMI - Human Machine Interface. Über die Bedieneinheit sind alle aktuellen Werte des Lüftungsgerätes ersichtlich und ermöglicht den Zugriff auf alle Systemfunktionen.
Seite 122: Startup-Assistent
| Konfiguration Startup-Assistent Beim ersten Einschalten des Gerätes werden Sie aufgefordert, • Menüsprache • Zeit und Datum • Luftstromregelung Typ (Manuell/RPM (UpM)) Und Luftstrompegelwerte • Heizgerät (Keine/Elektrisch/Wasser/Umschaltung) Wenn der Start-Assistent abgebrochen wird, startet er beim nächsten Einschalten des Gerätes wieder, das wird fortge- setzt, bis der Start-Assistent erfolgreich beendet ist.
Seite 123: Menü-Übersicht
Konfiguration | Menü-Übersicht A. Rückkehr zum Heimbildschirm B. Grundlegende schreibgeschützte Informationen über die Einheit C. Aktuell aktive Alarme und Alarmverlauf D. Konfigurieren und Prüfen des Wochenplans E. Überprüfen und ändern Sie die verbleibende Zeit bis zum Filterwechsel F. Allgemeine Systemvorgaben G.
Seite 124: Startbildschirm
| Konfiguration Startbildschirm Berühren home Symbol (pos. A) in der Drop-down-Menüliste (Pos. 1) kehrt nach der Inbetriebnahme immer wieder zum Startbildschirm zurück. 1. Drop-down-Menü Liste 2. Aktive Benutzer Modus 3. Luftstromeinstellungen 4. Temperatureinstellungen 5. Liste der aktiven Alarme 6. Icon-Liste der aktiven Benutzerfunktionen 7.5.1 Benutzermodi Das erste Symbol am Anfang des Startbildschirms zeigt den momentan aktiven Benutzermodus an.
Seite 125: Digitale Eingangsfunktionen
Konfiguration | 7.5.1.2 Temporäre Betriebsarten Temporäre Modi sind nur für eine festgelegte Zeitspanne aktiv, wenn sie nicht durch aktive Benutzermodi, aktivierte Benutzerfunktionen oder Alarme unterbrochen werden: Text Symbol Beschreibung Einstellung Betriebsstufe Abluftventilator für Anwenderfunktion Urlaub. Bei längerer Abwesenheit kann diese auf niedrige eingestellt werden.
Seite 126: Temperatureinstellungen
| Konfiguration EIN Kaminofen Funktion hat die höchste Priorität zwischen Benutzerfunktionen. Andere Funktionen, die über HMI / APP aktiviert werden, können sich gegenseitig unterbrechen. Wenn der Kaminofen-Funktion auf der Anschlussplatte fest verdrahtet und als Digitaleingang (DI) konfiguriert ist, hat sie eine höhere Priorität als der AUTO- und MANUELL-Modus. Der digitale Eingang für ein Kaminofen-Funktion hat auch eine höhere Priorität als andere festverdrahtete Digitaleingänge (DI) für: Abwesend, Zentralstaubsauger, Dunstabzugshaube, Party, Urlaub orderStoßlüftung.
Seite 127: Luftstromeinstellungen
Konfiguration | 7.5.3 Luftstromeinstellungen Die Luftstromeinstellungen sind nur im MANUELL-Modus verfügbar. Klicken Sie auf das Fan-Symbol auf dem Hauptbildschirm, um das Menü Luftvolumenstrom einstellen aufzurufen. Verwenden Sie nach oben und nach unten Pfeile oder einen Schieberegler, um den Luftstromwert zu ändern. Der Luftstrom kann in diesen Schritten eingestellt werden: Aus/Niedrig/Normal/Hoch.
Seite 128: Beschreibung Der Benutzer Funktion Symbole
| Konfiguration Beschreibung der Benutzer Funktion Symbole Text Symbol Beschreibung Verbundene Heizung oder Vorwärmer ist aktiv und Luftheizung ist in Erhitzer Bearbeitung. Wärmerückge- Wärmerückgewinnung aus der Wohnung ist aktiv. winnung Der angeschlossene Kühler ist aktiv und die Luftkühlung ist in Bearbeitung. Kühlung Die automatische Kühlwiederherstellung ist aktiv, wenn die Ablufttemperatur von der Wohnung niedriger als die Außenlufttemperatur ist und es einen...
Seite 129: Hauptmenü
Konfiguration | Hauptmenü Benutzereinstellungen und erweiterte Einstellungen 7.7.1 Informationen zum Lüftungsgerät Eine grundlegende schreibgeschützte Information über den Status des Gerätes, die konfigurierten Komponenten und die Ein-/Ausgänge. 7.7.1.1 Regelungskomponenten Typ und Einstellungen von Wärmetauscher, Heizung, Kühler, zusätzlicher Regler. 7.7.1.2 Sensoren Werte von Sensoren und Belastung der Ventilatoren (U/min). 7.7.1.3 Eingänge Status der konfigurierten analogen, digitalen und universellen Eingänge.
Seite 130: Aktive Alarme
| Konfiguration 7.7.2.1 Aktive Alarme Der Alarmbildschirm ist leer, wenn keine aktiven oder protokollierten Alarme vorhanden sind. Drücken Sie die TasteHILFE auf den aktiven Alarm, um auf FAQ und Fehlerbehebung zuzugreifen (falls vorhanden). Drücken Sie die Taste BESTÄTIGENauf den einzelnen Alarm, um ihn zu löschen. Je nach Alarmtyp und Ursache kann es notwendig sein, zuerst eine Fehlersuche durchzuführen, um den aktiven Alarm zu bestätigen.
Seite 131 Konfiguration | Alarmname Erklärung Mach Folgendes Durchfluss- oder Druckalarm für Abluftventilator Überprüfen Sie, ob der Luftschlauch Regelfehler Abluft. Der Druck liegt unterhalb der für den Drucksensor richtig Druckgrenze. angeschlossen ist und das Kabel nicht beschädigt ist. • Alarm stoppt die Einheit. Wenden Sie sich an Ihren Installationsfirma oder Ort des Kaufs.
Seite 132 | Konfiguration Alarmname Erklärung Mach Folgendes Zeigt die Störung des Überhitzungstemperatur Überprüfen Sie, ob der Sensor Überhitzungstemperatursensors an. ordnungsgemäß angeschlossen ist und das Kabel nicht beschädigt ist. Wenden Sie sich an Ihren Installationsfirma oder Ort des Kaufs. Zulufttemperatursensor Zeigt die Störung des Überprüfen Sie, ob der Sensor Zulufttemperatursensors an.
Seite 133: Wochenprogramm
Konfiguration | Alarmname Erklärung Mach Folgendes Betrieb gestoppt, Ventilatoren sind Wählen Sie im HMI-Startbildschirm Manueller ventilatorenstopp aktiv im manuellen Modus und als eine weitere Geschwindigkeit der Lüfter (Niedrig/ NORMAL/ Hoch) Ausgewählt. oder AUTO-Modus. Temperature after reheater is too Alarm ist möglich, wenn der Überhitzungstemperatur high.
Seite 134: Planen Sie Die Luftstromeinstellungen
| Konfiguration 7.7.3.1 Planen Sie die Luftstromeinstellungen Tippen Sie auf das Symbol Einstellungen, um zum Menü Luftvolumenstromeinstellungen bearbeiten zu gelangen. In diesem Menü wird der Luftstrom für geplante und außerplanmäßige Zeiträume eingestellt. Verfügbaren Ebenen: Aus, Niedrig, Normal, Hoch oder Bedarf. Stellen Sie den Temperatursollwert für beide Perioden ein (-10°C - 0°C).
Seite 135: Systemeinstellungen
Konfiguration | 7.7.5 Systemeinstellungen Konfiguration von Standort, Sprache und Uhrzeit des Geräts. Ändern Sie die folgenden Informationen: • Sprache (Standardsprache ist Englisch) • Land (Standardland ist Großbritannien) • Geräteadresse (Adresse, Postleitzahl) • Datum und Uhrzeit des Geräts, Sommer- / Winterzeitumschaltung aktivieren oder deaktivieren. Die Uhrzeit wechselt automatisch zwischen Sommerzeit und Winterzeit nach europäischem Standard, basierend auf der Greenwich-Zeitzone und dem Standort des Geräts.
Seite 136 | Konfiguration Analogeingang (AI) Temperatursensoren dürfen nicht mehrmals konfiguriert werden. Der bereits verwendete und konfigurierte Eingangssignaltyp ist ausgegraut und steht nicht zur Auswahl. Allerdings ha- ben einige Benutzerfunktionen, die sich auf die Konfiguration des digitalen Eingangs (ABWESEND, PARTY, KAMINOFEN, URLAUBoder STOSSLÜFTUNG) beziehen, über HMI/APP/Wireless/Modbus (BMS) mehrere mögliche Aktivierungspunkte.
Seite 137 Konfiguration | Tabelle 5 Übersicht über die Konfiguration der Ausgänge Analoge Ausgänge Digitale Ausgänge Ausgangsart Ausgangsart Hand/Auto Hand/Auto Wert Wert 7.7.6.3 Regelungskomponenten Konfiguration der angeschlossenen Komponenten. Wärmerückgewinnung • Wählen Sie den Wärmetauscher-Typ. Verfügbare Typen: Rotationswärmeübertrager / Plattenwärmeübertrager • Aktivieren oder deaktivieren Sie die Passivhausfunktion, wenn der Wärmetauscher TypRotationswärmeüber- tragerausgewählt ist.
Seite 138 | Konfiguration Spanne:–30°C — 40°C. • P-Band einstellen Die Voreinstellung ist 4°C. Ansteuerung: 1-60°C. • I-Zeit einstellen. Die Standardeinstellung ist Off. Ansteuerung: Off / 1-240 Sek. • Stellantrieb einstellen. Der Standardwert ist 0-10 V. Ansteuerung: 0–10 V / 2–10 V / 10–0 V / 10–2 V. •...
Seite 139 Konfiguration | Volumenkon- Druckkon- Externe Einstellung RPM (UpM) Manuell stant (CAV) stant (VAV) Ansteuerung 16-100% 0–100% Luftmengenein- 500–5000 U/min Sensorbereich (Luftstromeinheit) stellung der Betriebsstufen: MAXIMUM, HOCH, NORMAL, NIEDRIG, MINIMUM Manueller Ventilatorstopp — Ein- und Ausschalten des manuellen Ventilatorstopp. Diese Funktion ermöglicht die Ventilatoren über die Bedieneinheit zu stoppen.
Seite 140: 4.1U/Min Für Den Gewünschten Luftstrom Finden
| Konfiguration Stellen Sie den Feuchtigkeitssollwert im Winter ein, die Standardeinstellung beträgt 50%. Ansteuerung: 1-100 %. P-Band einstellen, die Standardeinstellung ist 10%. Ansteuerung: 1-100 %. I-Zeit einstellen, die Standardeinstellung ist Off, Spanne: Off/1-120 Sek. • Wählen Sie die Betriebsstufe für die optimierbare Luftqualität. Auswahl: Normal / Hoch / Maximum. •...
Seite 141: Anwenderfunktionen
Gerätegröße, Kanalsystem und Systemdruck. Um die korrekte Lüftergeschwindigkeit zu finden, muss das externe Tool auf der Systemair Website verwendet werden. 1. Gehen Sie auf die Webseite von Systemair und wählen ihr Gerät aus. 2. Auf der Registerkarte Diagramm geben Sie die gewünschten Luftstromwerte in l / s, m /h, m / s oder cfm für Zuluft...
Seite 142: Datensicherung
| Konfiguration HMI Adresse • Wenn mehr als ein Bedienfeld an das Gerät angeschlossen ist, ist es wichtig, dass jedes Bedienfeld eine andere Adressnummer hat. In diesem Menü wird die aktuelle HMI-Adresse angezeigt. für weitere Informationen siehe 11.5.2 Mehrere Bedieneinheiten, Seite 165. WLAN Einstellungen Die WLAN-Einstellungen dienen zum Anschluss des Zubehörs Internet Access Module (IAM).
Seite 143: Passworteinstellungen
Der elektrische Anschlusskasten befindet sich auf der Abluftauslassseite des Geräts. Die Regelungsplatine kann ohne Verwendung von Werkzeug einfach aus dem Gerät entnommen werden. Bild 9 Position der Hauptplatine Hauptplatinenlayout Das SAVE VTR 150/K ist mit einem eingebauten Regler und interner Verdrahtung ausgerüstet. 2114702 | B003...
Seite 144 | Elektrische Anschlüsse Die Abbildung zeigt die Hauptplatine. Weitere Informationen siehe Schaltplan. Bild 10 Anschlüsse der Hauptplatine Position Beschreibung Hauptplatine Verbindung zur außenliegenden Anschlussbox Klemmen für eine Heizung Klemmen für einen TRIAC Klemmen für die Netzspannung Klemmen für die Stromversorgung des Abluftventilators Klemmen für die Stromversorgung des Zuluftventilators Klemmen für internen relativen Feuchtigkeits-/Temperatursensor Analogeingang 1 —...
Seite 145: Externe Anschlüsse (Außenliegenden Anschlussbox)
Vor Inbetriebsetzung des Systems | Position Beschreibung Analogausgang 1 - Antriebsmotor Rotationswärmeübertrager (VSR, VTR Geräte) / Bypassklappe (VTC Geräte) Klemmen zur Drehzahlregelung des Abluftventilators Klemmen zur Drehzahlregelung des Zuluftventilators Externe Anschlüsse (außenliegenden Anschlussbox) Die Anbindung der externen Komponenten erfolgt über die außenliegenden Anschlussbox. Bild 11 Außenliegenden Anschlussbox und Platine.
Seite 146: Service
| Service Service 10.1 Warnhinweise Gefahr • Achten Sie darauf, dass die Netzstromversorgung des Geräts getrennt ist, bevor Sie Wartungsarbeiten oder elektrische Arbeiten ausführen! • Alle elektrischen Anschlüsse und Wartungsarbeiten dürfen nur von einer Elektrofachkraft ausgeführt werden und haben den örtlichen Regeln und Vorschriften zu entsprechen. Warnung •...
Seite 147: Interne Komponenten
Service | 10.2 Interne Komponenten Bild 12 Interne Komponenten Position Beschreibung Befestigungsbügel Externe Anschlüsse Hauptleiterplatte Zuluftventilator Interner Elektroerhitzer (500/1000 W) Abluftfilter Zuluftfilter Fortluftventilator Rotationswärmetauscher Zuluftsensor Außenluftsensor Abluftsensor Überhitzungsschutzsensor Relative Feuchtigkeits-/Ablufttemperatursensor. 10.3 Beschreibung der Komponenten 10.3.1 Ventilatoren Die Ventilatoren verfügen über externe EC-Motoren, die stufenlos individuell 16-100% gesteuert werden können. Die Motorlager sind lebensdauergeschmiert und wartungsfrei.
Seite 148: Filter
10.3.3 Wärmetauscher SAVE VTR 150/K ist mit einem rotierenden Hochleistungs-Wärmetauscher ausgestattet. Aus diesem Grund wird die er- forderliche Zulufttemperatur in der Regel gehalten, ohne dass zusätzliche Wärme zugeführt werden muss. Der Wärmetauscher kann zu Reinigungs- und Wartungszwecken heraus genommen werden, weitere Informationen entnehmen Sie bitte dem "Benutzerhandbuch".
Seite 149: Austausch Der Rotor-Antriebsriemens
Service | 10.4 Austausch der Rotor-Antriebsriemens Wenn der Alarm Rotor anliegt, siehe Kapitel 7.7.2.3, kann der Rotor-Antriebsriemen beschädigt oder funktionsuntüch- tig sein. Bild 13 Rotor-Antriebsriemen Der Austauschriemen (1) ist einstellbar und wird mit einem Nippel an einem Ende geliefert. 1. Stoppen Sie das Gerät, indem Sie die Stromversorgung trennen. 2.
Seite 150: Fehlersuche
| Service 10.5 Fehlersuche Sollten Probleme auftreten, überprüfen Sie bitte die nachstehenden Punkte, bevor Sie den Kundendienst anrufen. Funktionsstörung Maßnahme 1. Überprüfen Sie das HMI auf Alarme. 2. Überprüfen Sie, ob alle Sicherungen und Schnellkupplungen angeschlossen sind (Netzteil und Schnellkupplungen für Zuluft- und Abluftventilatoren). Fans beginnen nicht 3.
Seite 151 Service | Funktionsstörung Maßnahme 1. Überprüfen Sie die Anzeige auf Alarme. 2. Überprüfen Sie die aktiven Benutzerfunktionen im HMI-Bildschirm, wenn die Abtauung- Funktion läuft. 3. Prüfen Sie die eingestellte Zulufttemperatur im HMI. 4. Überprüfen Sie, ob der ECO -Modus im HMI aktiviert ist (es ist eine Energiesparfunktion und verhindert das Aktivieren der Heizung).
Seite 152: Zubehör
| Zubehör Zubehör SAVE VTR 150/K Haben viele verfügbare Zubehörkomponenten, die verwendet werden können, um die Funktionalität des Gerätes zu erweitern und den Komfort zu erhöhen. Empfohlenes Zubehör finden Sie immer auf der Systemair Website www.systemair.de durch die Suche nach der Artikel- nummer oder dem Namen des gewünschten Zubehörs.
Seite 153: Einrichten Der Fernbedienung Des Gerätes
Zubehör | 11.1.1 Einrichten der Fernbedienung des Gerätes Bild 14 2114702 | B003...
Seite 154: Luftqualitätssensoren
D. Zugang zur mobilen Anwendung Systemair. Es stehen zwei Optionen zur Verfügung: • D1 - Laden Sie die Systemair Mobile App auf Ihr Gerät herunter und installieren Sie sie. Die Systemair mobile An- wendung (APP) steht sowohl für Android wie auch für IOS Betriebssysteme zur Verfügung.
Seite 155 • 1 - Außenluft • 2 - Zuluft • 3 - Abluft • 4 - Fortluft Komponente/Produkt — Artikelnummer: • Systemair CO Kanalsensor — 14906 • Systemair CO Wandsensor - 14904 • Raumsensor 0-50C (Temperatur) — 211525 • Systemair CO RH und Temperatur Sensor —...
Seite 156: Temperaturregelung
| Zubehör Anschlussplatine angeschlossen ist, dann wählen Sie ANALOG EINGANG 6. Wählen Sie die Funktion des Eingangs Raumtemperatursensor (RAT). 11.3 Temperaturregelung 11.3.1 Elektrisches Vorheizregister für Kanalmontage Das elektrische Vorheizregister wird im Lüftungsrohr in der Außenluft vor dem Lüftungsgerät montiert. Dieses dient zur Vermeidung der Vereisung der Wärmerückgewinnung.
Seite 157: Wassernachheizregister Für Kanalmontage
Zubehör | Bild 16 Anbindung Vorheizregister Konfiguration 1. Gehen Sie zum Service / Konfiguration Menü 2. Geben Sie das Passwort (Standard 1111) 3. Gehen Sie zum Menü Regelungskomponenten, wählen Sie das Menü Zusatzreglerund stellen Sie die Art des Zusatzreglers auf Vorerhitzerein. Der Sollwert für den Vorerhitzer kann im selben Menü eingestellt werden. Führen Sie ggf.
Seite 158 | Zubehör • WH - Heizregister • FPT - Frostschutzsensor • SAT - Zulufttemperatursensor • S - Stellantrieb für Ventil • 1 - Außenluft • 2 - Zuluft • 3 - Abluft • 4 - Fortluft Komponente / Produkt - Artikelnummer: •...
Seite 159: Wasserkühlregister Für Kanalmontage
Zubehör | Bild 17 Anbindung Wassernachheizregister Konfiguration 1. Gehen Sie zum Service / Konfiguration Menü 2. Geben Sie das Passwort (Standard 1111) 3. Aktivieren Sie den Antrieb. Gehen Sie zum Menü Regelungskomponenten, wählen Sie Erhitzer-Menü und wäh- len Sie als Wasseraus. Wählen Sie Stellantrieb. Führen Sie ggf. erweiterte Einstellungen vor. 4.
Seite 160 | Zubehör • WC - Wasserkühlregister • SAT - Zulufttemperatursensor • S - Ventilstellantrieb • 1 - Außenluft • 2 - Zuluft • 3 - Abluft • 4 - Fortluft Komponente / Produkt - Artikelnummer: • CWK 125-3-2,5 Kaltwasserkühler — 30021 •...
Seite 161: Change-Over Register Für Heiz-/Kühlfunktion
Diese Beschreibung erklärt die gebräuchlichste Lösung für den Anschluss und die Regelung von Heizung und Kühlung mit einem Wasserregister und einer Wärmepumpe. Bitte erkundigen Sie sich immer bei Ihrem Systemair-Berater vor Ort, ob verschiedene Lösungen für die Change-Over Funktion von SAVEGeräten unterstützt werden.
Seite 162 | Zubehör Installation und Anschluss 1. Change-Over Register in den Kanal einbauen. Installieren Sie ggf. eine Wasserpumpe. Das Ein- und Ausschalten der Wasserpumpe sollte mit einem Relais (RL) gesteuert werden. Schließen Sie das Relais an einen beliebigen freien digi- talen 24 V Ausgang der Anschlussplatine an. Schließen Sie dann die Stromversorgung und eine Wasserpumpe (CWP) an das Relais an.
Seite 163: Luftstromregelung
Zubehör | zum Beispiel an DO2 an der Anschlussplatine angeschlossen ist, wählen SieDIGITAL AUSGANG 2und Stufenreg- ler Y3 Kühlungaus der Liste. 7. Frostschutzsensor (FPT) konfigurieren. Gehen Sie zurück zum Eingänge-menü. Wählen Sie die Registerkarte ANA- LOG. Wählen Sie den analogen Eingang, an den der Frostschutzsensor angeschlossen ist. Beispiel, wenn es an AI6 auf der Anschlussplatine angeschlossen ist, dann wählen ANALOG EINGANG 6 und wählen Frostschutztemperatur- sensor (FPT) aus der Eingabetypliste.
Seite 164 | Zubehör • RL - Relais Box • U - Frischluftklappe • V - Fortluftklappe • 1 - Außenluft • 2 - Zuluft • 3 - Abluft • 4 - Fortluft Komponente/Produkt — Artikelnummer: • TUNE-R-125-3-M4 (U/V) — 311968 • Relais-Kit: RMK —...
Seite 165: Mehrere Bedieneinheiten
Zubehör | 3. Stellsignal zum Relais konfigurieren. Gehen Sie zum Menü Ausgang. Wählen Sie die Registerkarte DIGITAL. Wählen Sie den Digitalausgang, an den das Relais angeschlossen ist. Wenn er zum Beispiel an DO3 an der Anschlussplatine angeschlossen ist, wählen Sie DIGITAL AUSGANG 3 und als Signalart Außen-/Abluftklappe aus. 11.5.2 Mehrere Bedieneinheiten Mehrere Bedieneinheiten (bis zu 10) können mit Hilfe von Verteilersteckern an ein Gerät angeschlossen werden.
Seite 166: Filter
Adresswert haben, um richtig zu funktionieren. 11.6 Filter Verschmutzte Filter müssen ausgetauscht werden. Neue Filter sollten möglichst direkt von Systemair erworben wer- den, um die Qualitätsstandards der Filter zu erfüllen. Sollte dies nicht möglich sein, wenden Sie sich bitte an Ihren Instal- lateur oder Großhändler.
Seite 167 2114707 | B003...
Seite 220 www.systemair.com...
