iTHERM ModuLine TM131
Anschlussklemmenbelegung
Endress+Hauser
Kopftransmitter mit PROFINET® und Ethernet-APL
Der Temperaturtransmitter ist ein 2-Leiter-Gerät mit zwei Messeingängen. Das Gerät überträgt
sowohl gewandelte Signale von Widerstandsthermometern und Thermoelementen als auch Wider-
stands- und Spannungssignale über das PROFINET® Protokoll. Die Speisung erfolgt über den den 2-
Leiter Ethernet Anschluss nach IEEE 802.3cg 10Base-T1. Der Transmitter kann als eigensicheres
Betriebsmittel in der Zone 1 explosionsgefährdeter Bereiche installiert werden. Das Gerät dient zur
Instrumentierung im Anschlusskopf Form B nach DIN EN 50446.
Vorteile der iTEMP-Transmitter:
• Dualer oder einfacher Sensoreingang (optional für bestimmte Transmitter)
• Aufsteckbares Display (optional für bestimmte Transmitter)
• Höchste Zuverlässigkeit, Genauigkeit und Langzeitstabilität bei kritischen Prozessen
• Mathematische Funktionen
• Überwachung der Thermometerdrift, Backup-Funktionalität des Sensors, Diagnosefunktionen des
Sensors
• Sensor-Transmitter-Matching für 2-Kanal Transmitter, basierend auf den Callendar-Van-Dusen-
Koeffizienten (CvD).
Feldtransmitter
Feldtransmitter mit HART®-, FOUNDATION Fieldbus™ oder PROFIBUS® PA Kommunikation und
Hintergrundbeleuchtung. Kann leicht aus der Ferne abgelesen werden, in der Sonne und in der
Nacht. Große Messwertdarstellung, Balkendiagramm und Fehleranzeige werden angezeigt. Vorteile:
Dualer Sensoreingang, höchste Zuverlässigkeit in rauer Industrieumgebung, mathematische Funktio-
nen, Thermometer Driftüberwachung und Sensor Back-up-Funktionalität, Korrosionsdetektion.
Spannungsversorgung

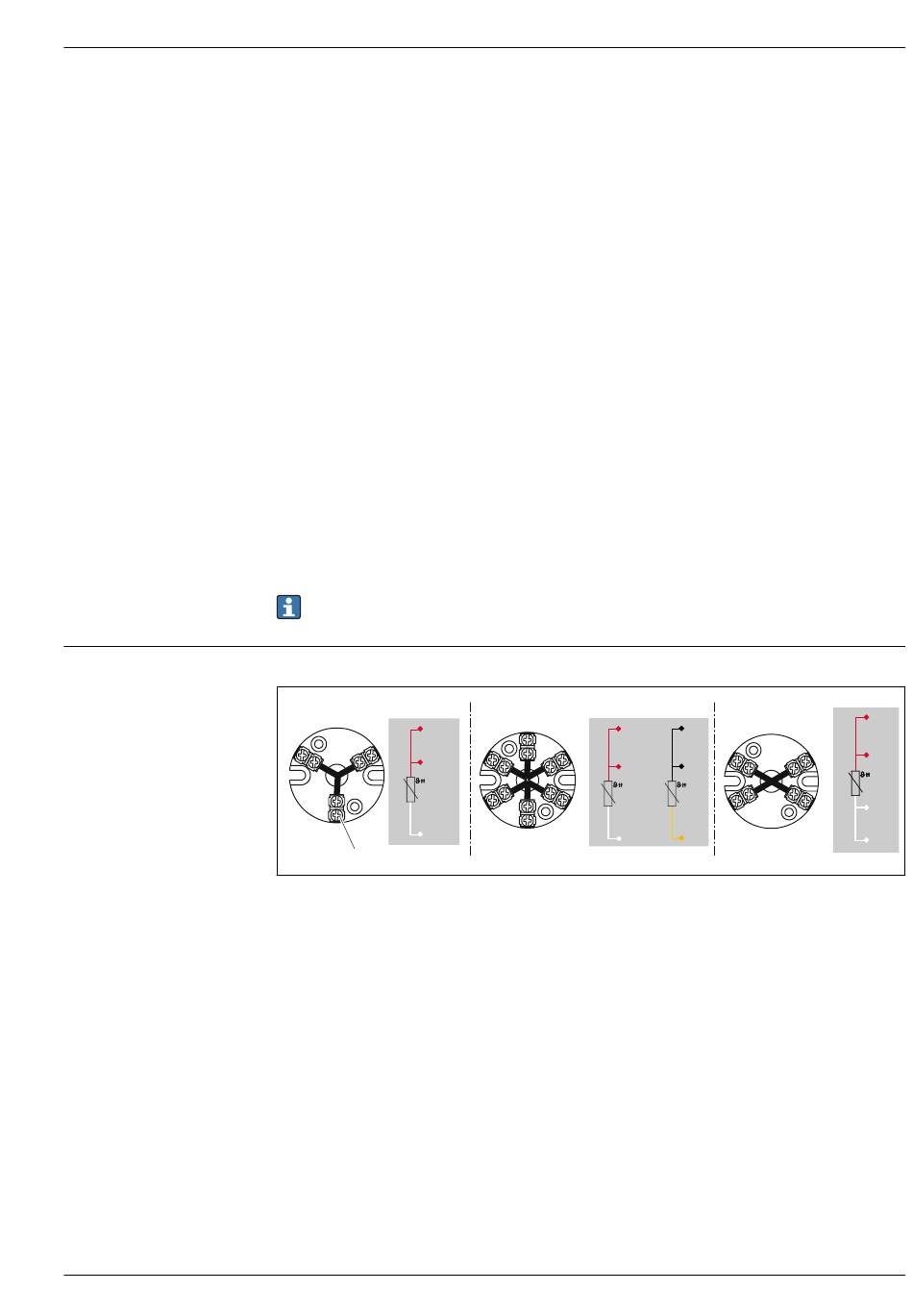

Die Sensoranschlussleitungen sind mit Kabelschuhen ausgestattet. Der Nenndurchmesser der
Kabelschuhe beträgt 1,3 mm (0,05 in)
Typ des Sensoranschlusses RTD
1
RD
R1
R3
R1
RD
R3
W5
W5
WH
4
3
Montierter Anschlusssockel
1
3-Leiter einfach
2
2 x 3-Leiter einfach
3
4-Leiter einfach
4
Außenschraube
2
R2
RD
R1
R1
W3
RD
R2
G4
B6
B5
WH
W3
3
B5
BK
R1
R3
BK
B6
W6
W4
YE
G4
RD
R3
RD
R1
WH
W4
WH
W6
A0045453
9
