iTHERM ModuLine TM131

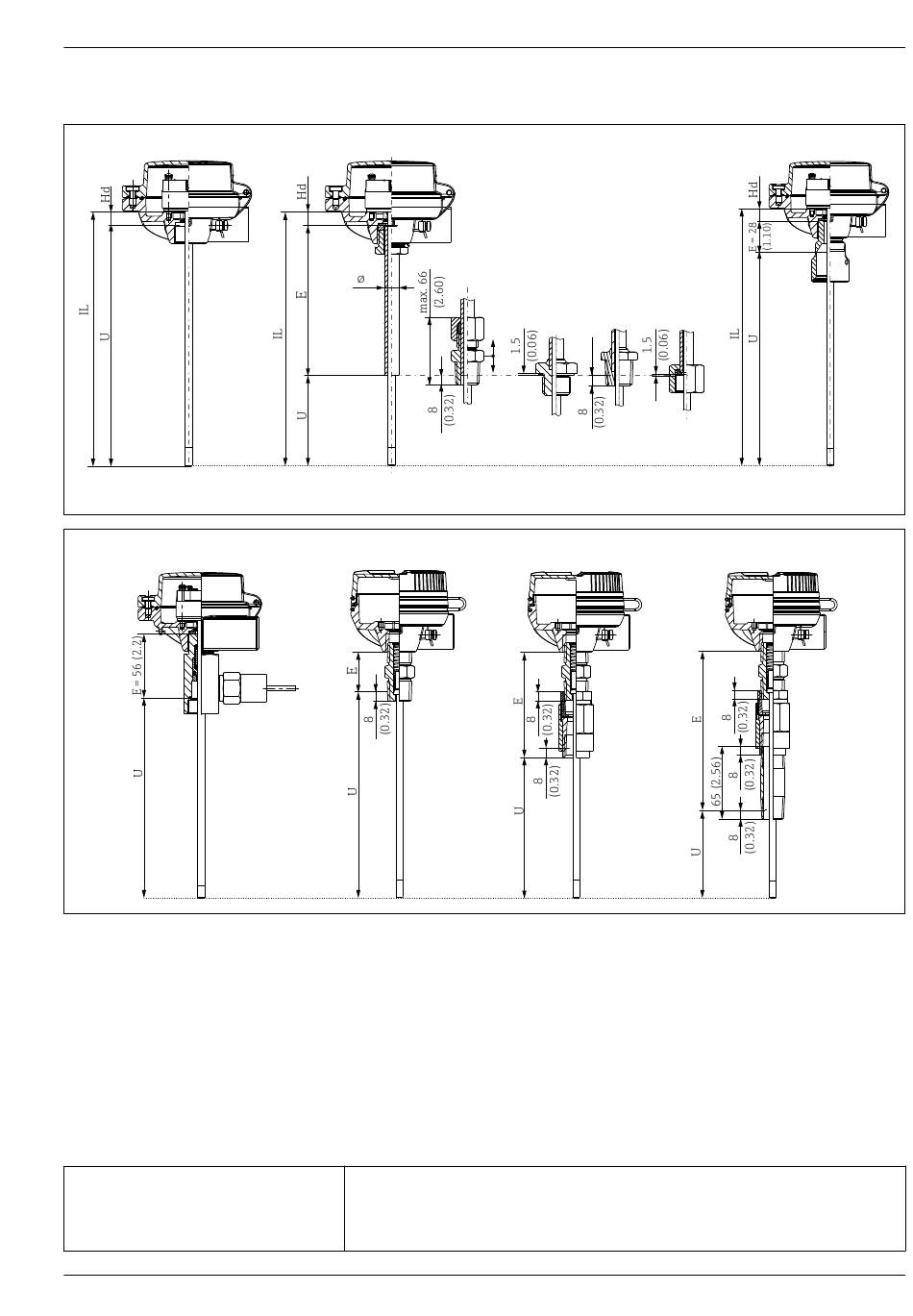

Das Thermometer kann folgendermaßen konfiguriert werden
A
H
• Option A: Ohne Hals (Innengewinde M24, M20x1.5 oder NPT ½")
• Option D, E, F: Abnehmbares Halsrohr; Gewinde für Anschluss an Schutzrohr ist zu wählen; Verfügbare Varianten:
• Ohne Prozessanschluss (2)
• Klemmverschraubung (3)
• metrisches Gewinde (4)
• konisches Gewinde (5)
• Überwurfmutter (6)
• Option G: QuickNeck Oberteil
• Option H: Hals mit zweiter Prozessbarriere (Gewinde M24x1,5-Innenanschluss zum Schutzrohr)
• Optionen L, M, N: NPT ½"-Nippel, Nippel-Verschraubung oder Nippel-Verschraubung-Nippel-Verbindung
1) Konfigurationsmerkmal 30: Thermometer Ausführung
Berechnung der Messeinsatzlänge IL
Option A: Ohne Hals
Option A für Verwendung mit NAMUR-Schutz-
rohr
Endress+Hauser
D, E, F
d
2 3
L
1)
IL = U + Hd
Schutzrohr TT151 Typ NF1: U
TM131
Schutzrohr TT151 Typ NF2: U
TM131
Schutzrohr TT151 Typ NF3: U
TM131
4 5 6
M
= 304 mm (11,97 in); IL = 315 mm (12,4 in)
= 364 mm (14,33 in); IL = 375 mm (14,8 in)
= 424 mm (16,7 in); IL = 435 mm (17,13 in)
G
A0038644
N
A0038659
