Spannungsversorgung Und Signalleitungen Anschließen - Endress+Hauser iTHERM TMS21 MultiSens Slim Betriebsanleitung

iTHERM TMS21 MultiSens Slim
Endress+Hauser
1B
-
1B
+
-
+

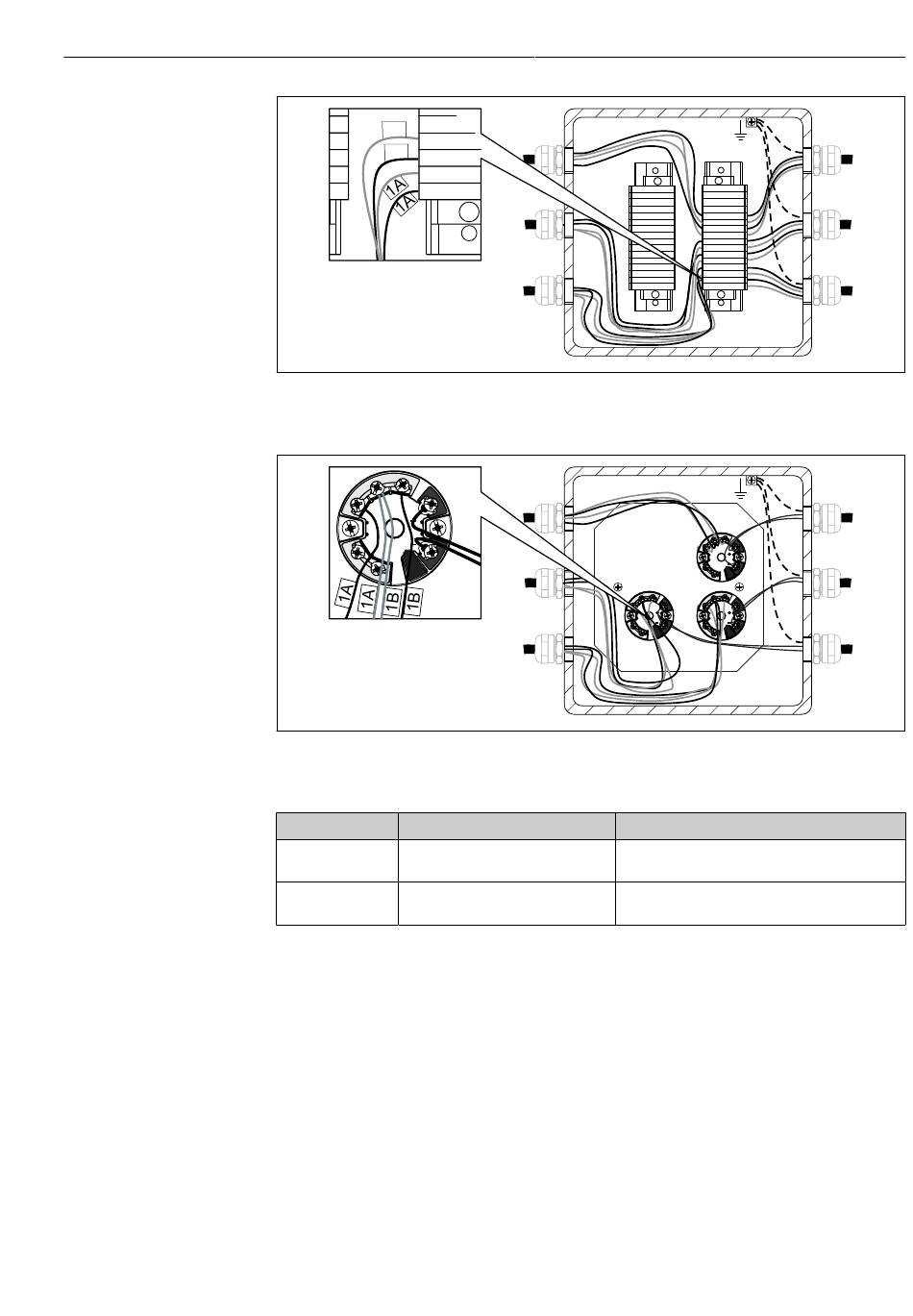

 5 Direkte Verdrahtung auf dem montierten Anschlussklemmenblock. Beispiel für die interne Kennzeichnung
der Sensorleitungen bei 2 Thermoelementsensoren in Messeinsatz 1.
7
6
5
1
+
2
-
4
3
 6 Montierter und verdrahteter Kopftransmitter. Beispiel für die interne Kennzeichnung der Sensorleitungen
bei 2 Thermoelementen
Sensortyp Transmittertyp
1 Thermoelement • Einzelner Eingang (ein Kanal)
• Doppelter Eingang (zwei Kanäle)
2 Thermoelemente • Einzelner Eingang (ein Kanal)
• Doppelter Eingang (zwei Kanäle)
6.3 Spannungsversorgung und Signalleitungen
anschließen
Kabelspezifikation
• Es empfiehlt sich die Verwendung eines geschirmten Kabels für die Feldbuskommunika-
tion. Das Erdungskonzept der Anlage ist zu beachten.
• Die Klemmen für den Signalleitungsanschluss (1+ und 2-) sind verpolungssicher.
• Leitungsquerschnitt:
• Max. 2,5 mm 2 (14 AWG) für Schraubklemmen
• Max. 1,5 mm 2 (16 AWG) für Federklemmen
Immer die allgemeine Vorgehensweise auf →  19 beachten.
+
-
+
-
+
-
+
-
+
-
+
-
7
6
5
1
+
2
-
4
3
7 7
6 6
5 5
1 1
+ +
2 2
- -
4 4
3 3
Verdrahtungsregel
• 1 Kopftransmitter pro Messeinsatz
• 1 Kopftransmitter für 2 Messeinsätze
• Nicht verfügbar, Verdrahtung ausgeschlossen
• 1 Kopftransmitter pro Messeinsatz
Verdrahtung
A0033288
A0033289
21
