Endress+Hauser iTHERM ModuLine TM131 Technische Information Seite 61

iTHERM ModuLine TM131
Endress+Hauser
1
E
T TL

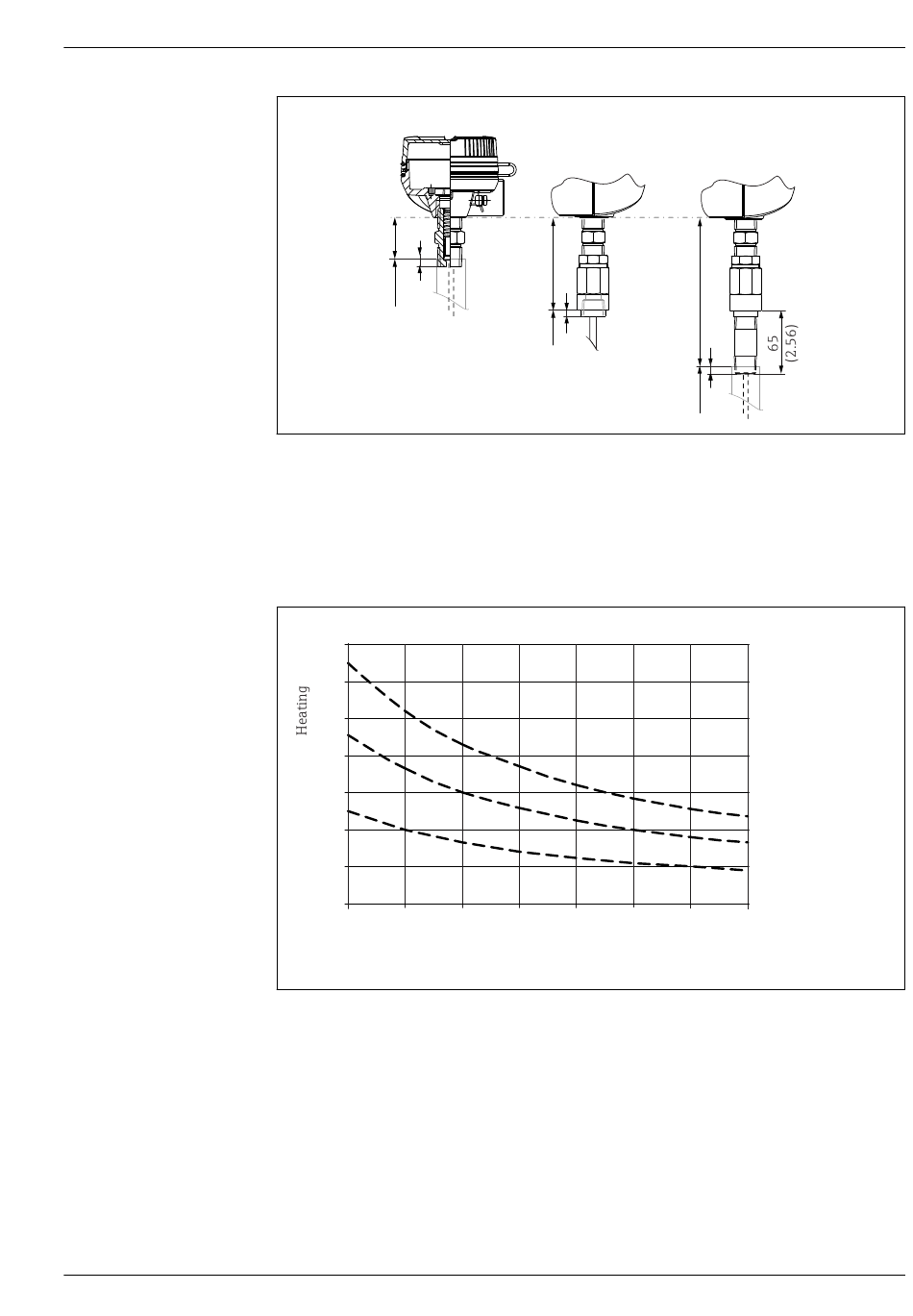

1 Halsrohr Typ N NPT ½"
2 Halsrohr Typ NU NPT ½"-Innengewinde
3 Halsrohr Typ NUN NPT ½", die Länge des unteren Nippels ist konfigurierbar
Wie in der nachfolgenden Abbildung dargestellt, kann die Länge des Halsrohrs die Temperatur im
Anschlusskopf beeinflussen. Diese Temperatur muss innerhalb der im Kapitel „Betriebsbedingun-
gen" festgelegten Grenzwerte bleiben.
∆T in K
140
120
100
80
60
40
20
0
75 100
3 4
 28 Erwärmung des Anschlusskopfes in Abhängigkeit von der Prozesstemperatur. Temperatur im Anschluss-
kopf = Umgebungstemperatur 20 °C (68 °F)+ ΔT
Mithilfe des Diagramms kann die Transmittertemperatur berechnet werden.
Beispiel: Bei einer Prozesstemperatur von 220 °C (428 °F) und einer Schaftlänge von
100 mm (3,94 in) beträgt die Wärmeableitung 40 K (72 °F). Somit beträgt die Transmittertempera-
tur 40 K (72 °F) plus der Umgebungstemperatur, z. B. 25 °C (77 °F): 40 K (72 °F) + 25 °C (77 °F) =
65 °C (149 °F).
Ergebnis: Die Temperatur des Transmitters ist in Ordnung, die Schaftlänge ist ausreichend.
2
E
U TL
125 150 175
5 6 7
E xtension neck / lagging
3
E
TL
T
Process temperature
570 °C (1060 °F)
400 °C (752 °F)
220 °C (428 °F)
200 225 250 mm
8 9 10 in
length
A0045381
A0045611
