Endress+Hauser iTHERM ModuLine TM131 Technische Information Seite 33

iTHERM ModuLine TM131
A
ID
Endress+Hauser
Varianten L und N IL = U + T+ E + Hd - B + SL
E und Hd sind abhängig vom Typ des Nippels:
• Standard:
• Nippel für druckfeste Kapselung:
SL = Federvorspannung = 6 mm (0,24 in)
B = Bodendicke:
• 3 mm (0,12 in)
• 4 mm (0,16 in) für Zoll-Rohrdurchmesser
• 5 mm (0,2 in) für Rohrdurchmesser 12x9 mm mit verjüngter Spitze

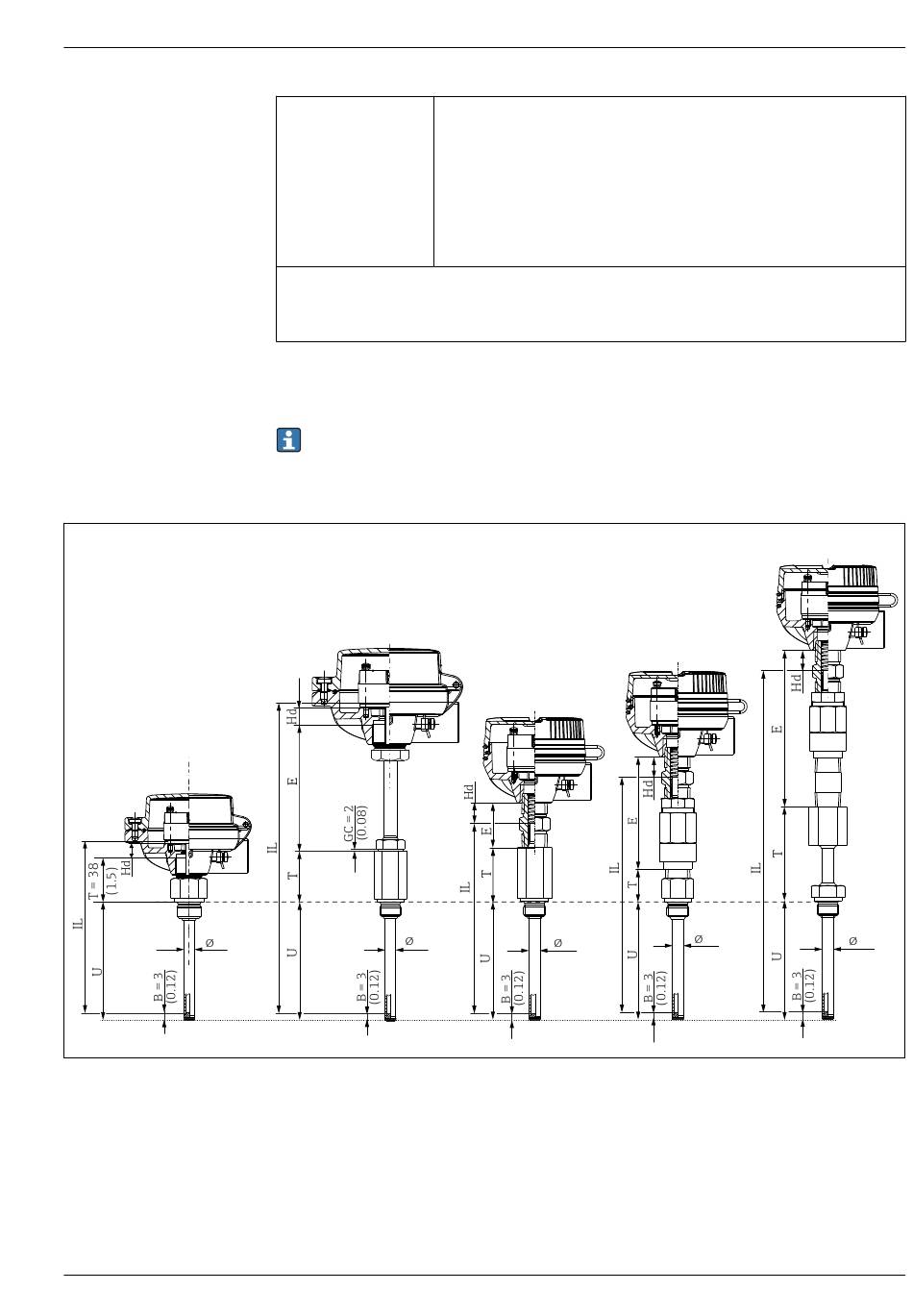

Thermometer mit Schutzrohr und hexagonaler Verlängerung
Das Thermometer ist immer mit Schutzrohr ausgeführt.
Schutzrohr, hexagonale Verlängerung: Oberhalb des Prozessanschlusses ist der Schutzrohr-
schaft T als Sechskant ausgeführt. Form 5 beschreibt ein Innengewinde, Form 8 ein Außenge-
winde als Thermometer-Anschluss.
Das Thermometer kann folgendermaßen konfiguriert werden
D, E, F
ID
• Option A: Ohne Halsrohr, ähnlich DIN 43772 Formen 2, 5, 8
• Option D, E, F: Mit zusätzlichem abnehmbaren Halsrohr, ähnlich DIN 43772 ; Durchmesser
11 mm (0,43 in) oder 12 mm (0,47 in); Gewinde zum Schutzrohr G ½" (optional M20)
• Option L: Mit Nippel-Verbindung, NPT ½"
• Option M: Mit Nippel-Union-Verbindung, NPT ½"
• Option N: Mit Nippel-Union-Nippel-Verbindung, NPT ½"
• E = 35 mm (1,38 in)
• Hd = –17 mm (–0,67 in)
• E = 47 mm (1,85 in)
• Hd = 10 mm (0,39 in)
L
ID
3)
M N
ID
ID
A0044411
