iTHERM ModuLine TM131
Endress+Hauser
Form der Spitze
Die thermische Ansprechzeit, die Reduzierung des Strömungsquerschnitts und die auftretende
mechanische Belastung im Prozess sind die Auswahlkriterien bei der Spitzenform. Vorteile beim Ein-
satz von reduzierten oder verjüngten Thermometerspitzen:
• Ein kleinere Spitzenform führt zu einer geringeren Beeinflussung des Strömungsverhaltens der
mediumsführenden Rohrleitung.
• Das Strömungsverhalten wird optimiert und die Stabilität des Schutzrohrs somit erhöht.
• Endress+Hauser bietet mehrere Schutzrohrspitzen für alle Anforderungen:
• Reduzierte Spitze mit 5,3 mm (0,21 in): Geringere Wandstärken führen zu deutlich reduzier-
ten Ansprechzeiten der Gesamtmessstelle.
• Verjüngte Spitze mit 6,6 mm (0,26 in) sowie reduzierte Spitze mit 9 mm (0,35 in): Höhere
Wandstärken eignen sich besonders für Anwendungen mit erhöhter mechanischer Beanspru-
chung bzw. Verschleiß (z.B. Lochfraß, Abrasion etc.).
1.1
9 (0.35)
6.5
(0.26)
9 (0.35)
11 (0.43)
3.2 (0.13)
5.3 (0.21)
2
26

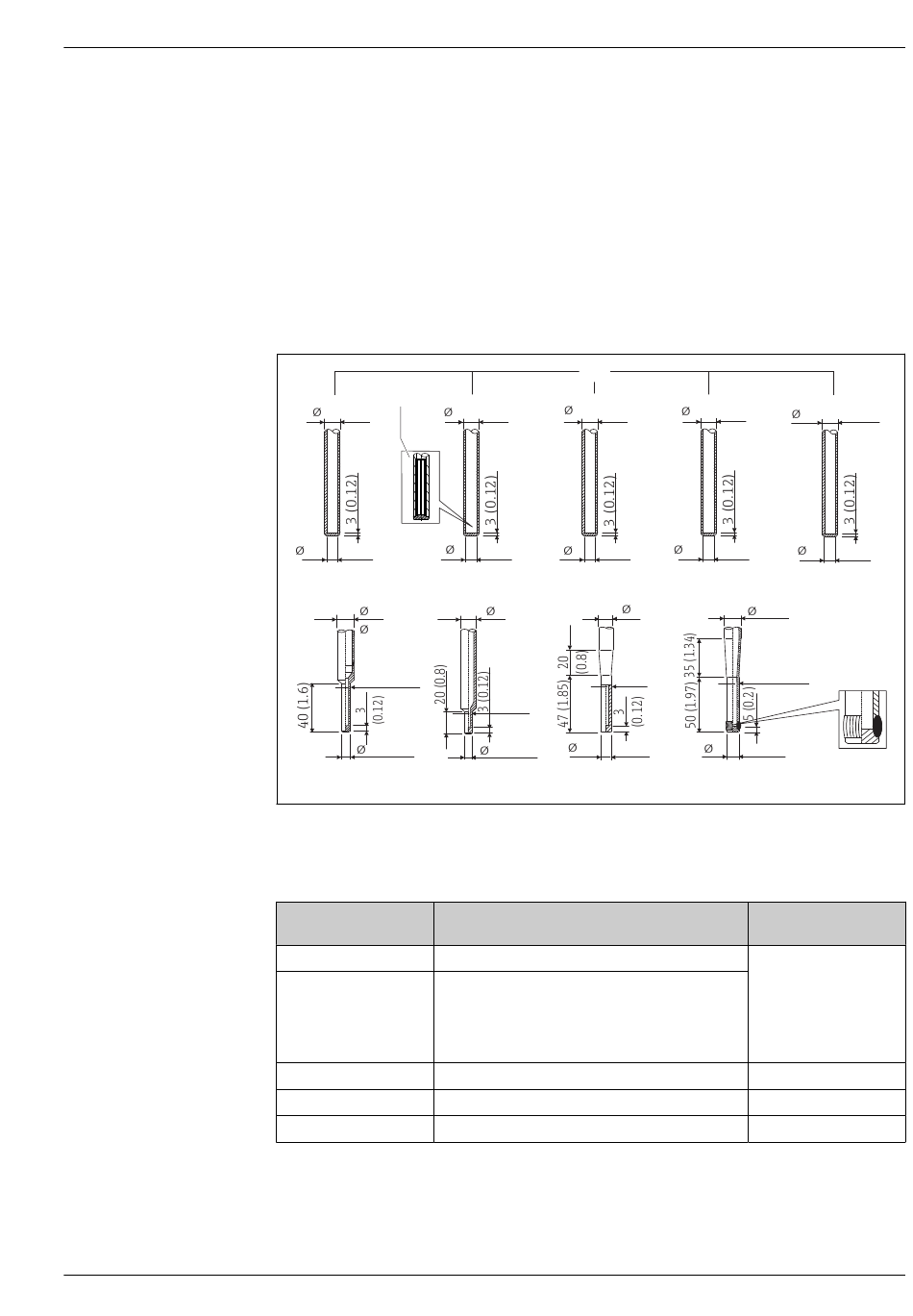

Verfügbare Schutzrohrspitzen (reduziert, gerade oder verjüngt). Max. Oberflächenrauhigkeit Ra ≤
0,76 µm (30 µin). Bodendicke = 3 mm (0,12 in)für gerade Ausführung, ausgenommen Bodendicke für
gerade Ausführungen mit Schedule (SCH) = 4 mm (0,16 in)
Pos. Nr.
Form der Spitze
1
Gerade
1.1
Detaildarstellung der Spitze: schnell ansprechende
Ausführung steht für 11 mm (0,43 in) und
12 mm (0,47 in) optional zur Verfügung. Die Lücke
zwischen Messeinsatz und Schutzrohr ist mit einem
stabilen wärmeleitenden Material gefüllt.
2
Reduziert, U ≥ 70 mm (2,76 in)
3
Reduziert, U ≥ 50 mm (1,97 in)
4
Verjüngt, U ≥ 90 mm (3,54 in)
1
12 (0.47)
11 (0.43)
7
(0.28)
7
(0.28)
9
(0.35)
(0.35)
~3.5
(0.14)
3.2
(0.13)
6.6
(0.26)
5.3 (0.21)
4
3
1)
1)
14 (0.55)
15
10
(0.39)
9
12
(0.47)
6.1 (0.24)
9
(0.35)
5
Durchmesser Messein-
satz
6 mm (0,24 in)
3 mm (0,12 in)
3 mm (0,12 in)
3 mm (0,12 in)
(0.59)
11 (0.43)
6
A0019347
49
